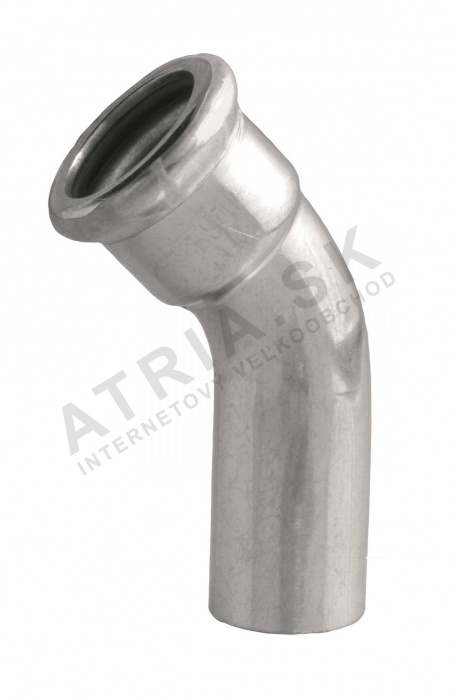

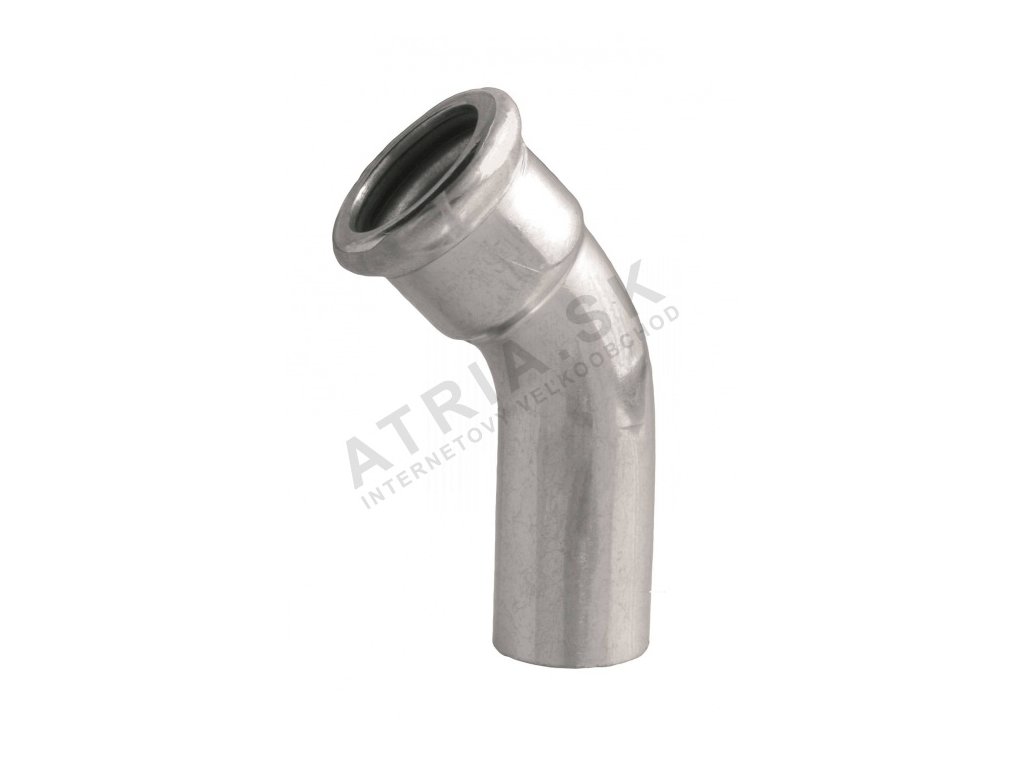

Oblúk 45° MF, 88,9 x 88,9 IVAR.IVC23

Podrobný popis

Tento 45° stlačovací ohyb sa často používa v centrálnych vykurovacích, chladiacich, požiarovo-extinzných a priemyselných potrubných systémoch. Je vhodný pre uzavreté systémy, kde je potrebná zmena smeru bez potreby svaru alebo závitov. Ohyb je navrhnutý na použitie v prostredí, kde systémové médium zahŕňa vyhriatou vodu, suchý vzduch alebo inertné plyny. Inštalatéri zvyčajne integrujú túto súčiastku do potrubia počas rozloženia HVAC systémov alebo do distribučných línii solárnych tepelných inštalácií.

Ohyb je ideálny pre aplikácie, kde je potrebná kompaktná zmena smeru v obmedzenom priestore, napríklad v systémoch podlahového vytápľania alebo v mechanických miestnostiach. Jeho vysoká odolnosť proti tlaku a široká tolerancia teplôt z neho robia vhodný pre obytné aj komerčné budovy. Súčiastka sa často používa aj v požiarovo-extinzných systémoch, kde sú nevyhnutné spoľahlivé, netekúce spoje.

Technické parametre

Materiál	Uhlíková oceľ so zinkovým povlakom
Prevádzková teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnosť proti vysokému tlaku až do	16 bar
Hmotnosť	1,076 kg
Kód	IVC23.89
Značka	IVAR

Tento ohyb je hodnotený pre spojité prevádzky až do 16 bar a dokáže vydržať teploty až do -20°C. Jmenovitý PN 16 zaručuje, že môže byť bezpečne integrovaný do systémov s vysokými hydraulickými požiadavkami. Pri výbere tejto súčiastky sa uistite, že prevádzkové podmienky systému sú v týchto limitoch, aby sa udržala dlhodobá integrita a zabránilo sa predčasnému poškodeniu z dôvodu teplotného alebo tlakového stresu.

Inštalácia a pripojenie

Na inštaláciu zarovnajte ohyb s potrubím a vložte potrubie do stlačovacej časti až po zastavovaciu značku. Na dokončenie spojenia použite stlačovací nástroj kompatibilný s čeľami typu M. Uistite sa, že EPDM tesniace kruh je správne dosadený a nepoškodený pred stlačením. Bežné chyby inštalácie zahŕňajú nesprávne zaradenie, nedostatočnú hĺbku vloženia a použitie nekompatibilných nástrojov. Vždy overte, či je stlačovací nástroj správne kalibrovaný a či ukazovateľ formovania ukazuje plnú integráciu po stlačení.

Kompatibilita a príslušenstvo

Tento ohyb je kompatibilný s inými súčiastkami v IVAR stlačovacom systéme, vrátane priamych potrubie a iných spojov. Na kompletnú inštaláciu sa uistite, že sú k dispozícii všetky potrebné stlačovacie nástroje a tesniace kruhy. Nie sú potrebné žiadne ďalšie povrchové úpravy a ohyb nepotrebuje povlakovacie prostriedky alebo mazivo počas montáže.

Technický pozadie pre projektantov

Ohyb je vyrobený z uhlíkového zinkovaného ocele, ktorý poskytuje dobrú odolnosť proti korózií v systémoch s nepitnou vodou a priemyselných aplikáciách. EPDM tesniace kruh zabezpečuje tesný spoj za rôznych tlakových a teplotných podmienok. Stlačovací systém umožňuje rýchlu montáž a vylučuje potrebu zložitých typov spojov. Ohyb by mal byť integrovaný do systémov, kde médium nepresahuje špecifikované limity teploty a tlaku. Trvanlivosť je ovplyvnená vystavením agresívnym chemikáliám a mechanickému stresu počas inštalácie.

Servis a prevádzka

Počas prevádzky pravidelne skontrolujte stlačovacie spoje na známky opotrebenia, najmä v prostredí s vysokou vibráciou. Ohyb nevyžaduje plánovaný servis okrem vizuálnych kontrol. Ak je zistená akákoľvek deformácia alebo únik, súčiastka by mala byť okamžite vymenená. Výrobca neposkytuje žiadne konkrétne servisné intervaly pre túto súčiastku.

Často kladené otázky

Môže sa tento ohyb použiť v solárnych tepelných systémoch?
Áno, je vhodný pre solárne systémy, ak prevádzkové podmienky zodpovedajú teplotným a tlakovým hodnoteniam.

Je kompatibilný s inertnými plynnými systémami?
Áno, môže sa použiť s inertnými plyngami, ak systémový tlak nepresiahne 16 bar.

Môže sa použiť v požiarovo-extinzných systémoch?
Áno, je vhodný pre požiarovo-extinzné systémy, ak médium a prevádzkové podmienky zostávajú v špecifikovaných limitoch.

Potrebuje nejaké špeciálne nástroje pre inštaláciu?
Áno, musí sa inštalovať pomocou stlačovacieho nástroja so čeľami typu M, aby sa zabezpečil spoľahlivý spoj.
