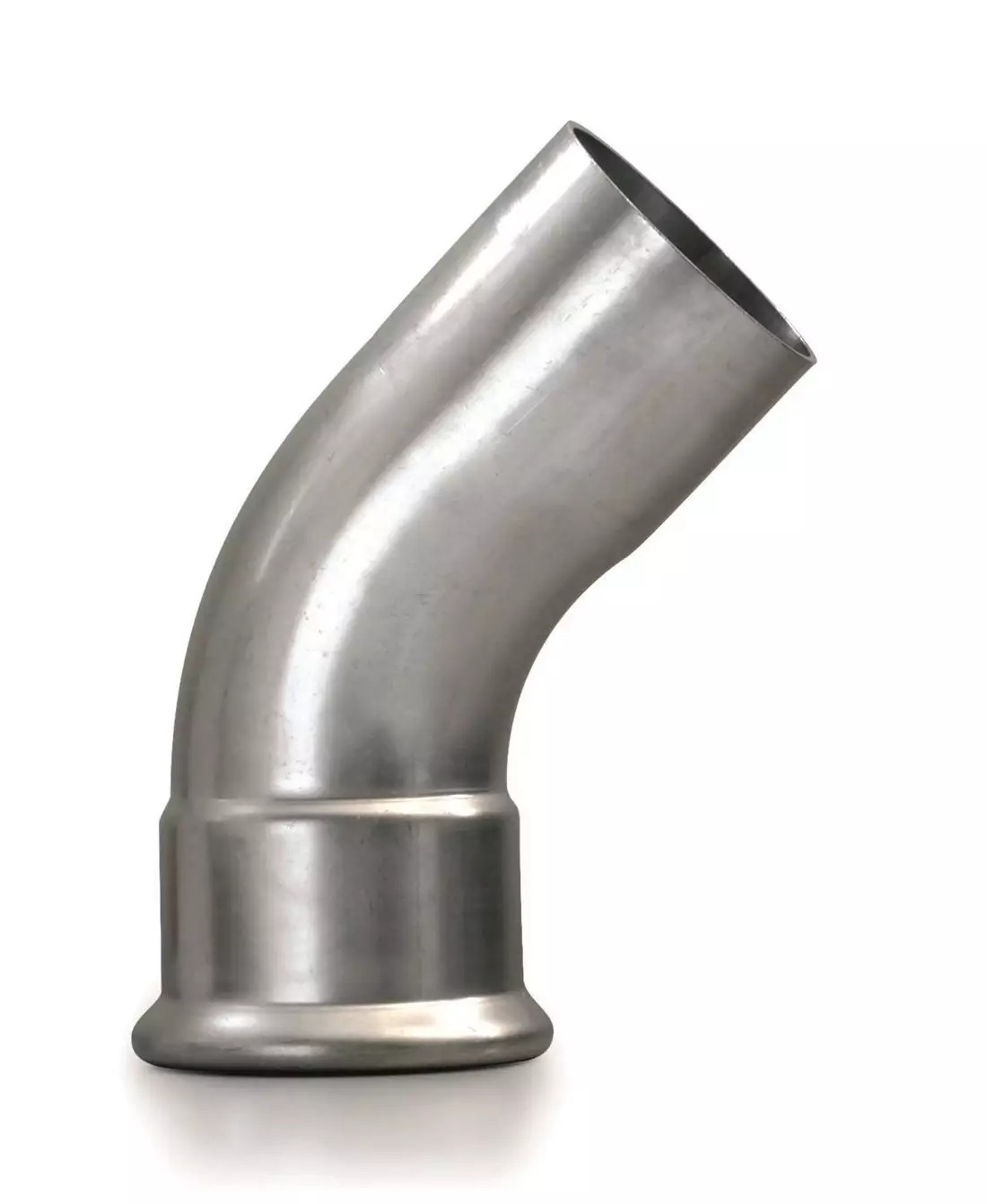

Oblúk 45° - s jedným zásuvným koncom - N - 22mm
Kód: IVN23.22Súvisiaci tovar
Podrobný popis
Stlačovacie ohyby s jednou zasuvanou stranou sa často využívajú v moderných vykurovacích a vodoinštalačných systémoch, kde priestorové obmedzenia alebo zmeny smeru vyžadujú presné riešenia. Inštalatéri pracujúci v obytných, obchodných a priemyselných budovách často stretávajú potrebu integrovať takéto súčiastky do medených alebo nehrdzavejúcich zliatinových potrubných systémov. Tieto komponenty sú nevyhnutné pre zabezpečenie netekúcich spojení, zatiaľ čo udržiavajú štrukturálnu celistvosť za rôznych termálnych a hydraulických podmienok.
45° ohyb IVAR IVN23.22 je vhodný na použitie v uzavretých systémoch ako sú podlahové kúrenia, solárne termálne obvody a systémy požiarnej ochrany. Jeden zasuvaný koniec umožňuje bezpečnú a rýchlu inštaláciu pomocou stlačovacích nástrojov. Súčiastka je určená na použitie s nehrdzavejúcimi zliatinovými potrubiami a je kompatibilná so stlačovacou technológiou, ktorá sa spolieha na mechanické deformácie namiesto pálenia alebo svarov.
Technické parametre
| Materiál | Nehrdzavejúca zliatina 1.4404 (AISI 316L), EPDM tesniaci kruh |
|---|---|
| Prevádzková teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN23.22 |
| Značka | IVAR |
Jmenovitý tlak PN 16 ukazuje, že súčiastka je vhodná pre systémy pracujúce do 16 bar. Prevádzkový teplotný rozsah od -20 °C do +85 °C, s maximom +120 °C, definuje jej vhodnosť pre studené aj teplé vodné systémy aj vykurovacie obvody. Tieto parametre sú nevyhnutné pre správne rozmery a výber podľa návrhového tlaku a termálneho zaťaženia systému.
Inštalácia a pripojenie
Inštalácia začína pripravou konca potrubia odstránením hrboľov alebo nečistôt. Zasuvaný koniec ohybu je potom vložený do potrubia až po zastavovaciu značku. Stlačovací nástroj sa používa na stlačenie súčiastky okolo potrubia, čím sa zabezpečí tesné a odolné spojenie. Tesniaci kruh musí byť viditeľný počas inštalácie, aby sa potvrdilo správne sedenie. Po stlačení sa spojenie skontroluje na rovnomernosť a absenciu medzier.
Bežné chyby inštalácie zahŕňajú nesprávnu hĺbku vloženia, čo môže viesť k nedokonalému stlačeniu, a použitie nekompatibilných nástrojov. Je dôležité overiť, že súčiastka je úplne sediac a že stlačovací nástroj je nastavený na správnu veľkosť. Akákoľvek odchýlka od výrobcových pokynov môže ohroziť celistvosť spojenia.
Kompatibilita a príslušenstvo
Tento ohyb je špecificky navrhnutý na použitie s nehrdzavejúcimi zliatinovými potrubiami rovnakej jmenovitej priemery. Je kompatibilný so stlačovacími systémami, ktoré používajú rovnaký tesniaci materiál a stlačovaciu technológiu. Pre úplnú integráciu systému sa uistite, že všetky súčiastky a potrubia sú z rovnakej stlačovacej série. Podľa rozvrhu systému môžu byť potrebné ďalšie súčiastky ako priame spojky alebo iné ohyby.
Technický pozadie pre projektantov
Ohyb funguje na princípe mechanického deformovania. Keď sa stlačí, vonkajšia manžeta súčiastky sa stlačí okolo potrubia a tesniaceho kruhu, čím vznikne tesný bariéra proti úniku tekutín. Nehrdzavejúca zliatina 1.4404 (AISI 316L) poskytuje vysokú odolnosť proti korózií a je vhodná pre agresívne média nájdené vo vykurovacích a priemyselných systémoch. EPDM tesniaci kruh zabezpečuje flexibilitu a dlhodobé tesniace vlastnosti.
Integrácia tohto ohybu do systému závisí od presných hydraulických výpočtov a dodržiavania špecifikácií výrobcu. Faktory ako tepelná expanzia, rýchlosť prúdenia a systémový tlak musia byť zvážené, aby sa zabezpečila dlhodobá spolehlivosť a efektívnosť. Správne zaradenie a podpora potrubného systému sú tiež kritické pre prevenciu stresu na súčiastke.
Služba a prevádzka
Dopravou odporúča sa pravidelné vizuálne prehliadky na odhalenie príznakov opotrebenia alebo poškodenia. Integrita stlačovacieho spojenia by mala byť overená počas bežnej údržby. Ak je systém vystavený kolísavým teplotám alebo vysokým tlakom, môže byť potrebné pravidelnejšie monitorovanie. Pre túto súčiastku nie sú špecifikované plánované intervaly údržby, ale akékoľvek podozrivé problémy by mali byť vyriešené okamžite.
Často kladené otázky
Môže byť IVN23.22 použitý v solárnych termálnych systémoch?
Áno, ohyb je vhodný pre solárne termálne aplikácie kvôli svojej odolnosti proti teplu a chemickému vplyvu.
Je EPDM tesniaci kruh odolný proti teplote vody?
Áno, EPDM materiál je kompatibilný s teplou vodou až do +120 °C, ako je uvedené v technických údajoch.
Aký je maximálne povolený tlak pre tento ohyb?
Ohyb je označený jmenovitým tlakom PN 16, čo znamená, že môže vydržať až 16 bar pri bežných prevádzkových podmienkach.
Ako sa zabezpečuje správna hĺbka vloženia počas inštalácie?
Zastavovacia značka na súčiastke ukazuje správnu hĺbku. Po vložení musí byť tesniaci kruh viditeľný, aby sa potvrdilo správne sedenie.
Dodatočné parametre
| Kategória: | IVAR.IVN23 - oblúky 45° MF PRESS |
|---|---|
| Záruka: | 2 roky |
| Druh výrobku: | zátka / záslepka |
| Priemer rúrky: | 22 mm |
| Materiál: | nerez |
| Materiál: | nerezová oceľ triedy Wst. Nr. 1.4404 (AISI 316L), O-krúžok EPDM |
| Menovitý tlak: | PN 16 |
| Prevádzková teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:57 |
