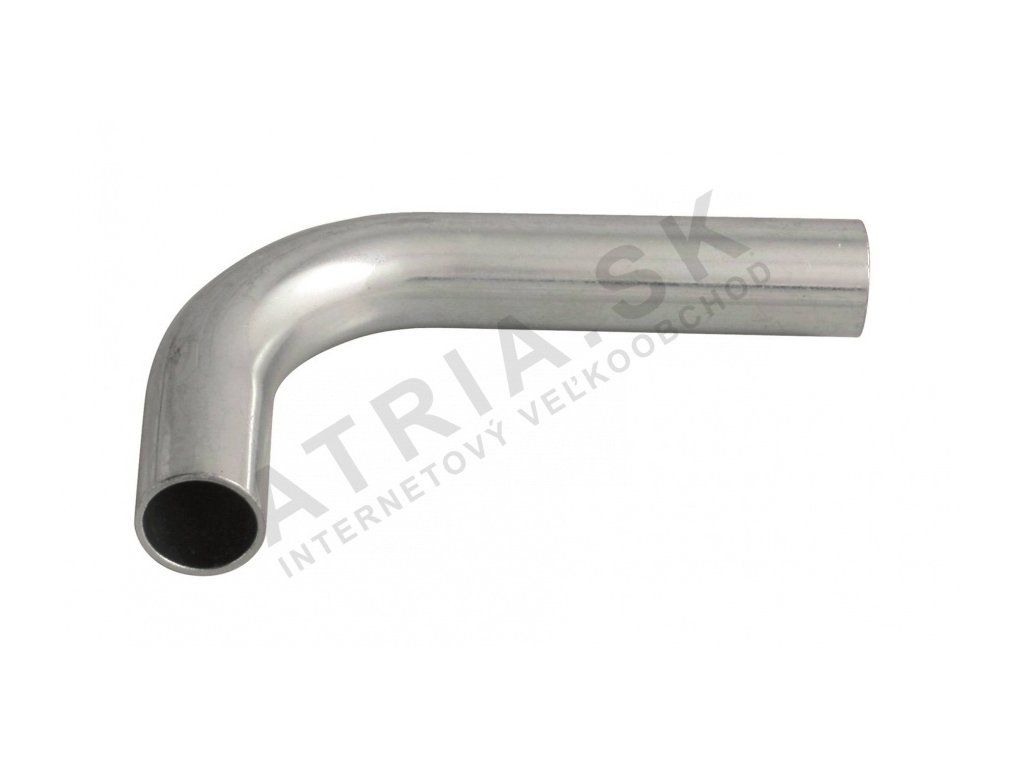

Oblúk 90°, 108 x 108 IVAR.IVC70

Podrobný popis

Rozdeľovače 90° s dlhým polomerom sú základné prvky v tlakových potrubných systémoch pre vykurovacie, priemyselné a požiarny systémy. Tieto prvky sa používajú v uzavretých systémoch, kde sú potrebné plynulé prechody toku na zníženie turbulence a strát tlaku. Inštalatéri pracujúci v centrálnom vykurovaní, chladničkách, klimatizačných a slnečných systémoch často využívajú tieto prvky na vytvorenie bezpečných, netekúcich spojení bez potreby svarov alebo závitových spojov. Model IVAR IVC70.108 je navrhnutý na použitie v tlakových prostrediach s rozsiahlym rozsahom prevádzkovej teploty, čo z neho robí vhodný prvok pre studené aj teplé aplikácie.

Pri inštalácii v priemyselných alebo komerčných budovách musí byť rozdeľovač integrovaný do systému, ktorý udržiava konštantný tlak a tok. Použitie lisovaných prvkov zabezpečuje rýchlu montáž a vylučuje potrebu ďalších tesniacich materiálov. Rozdeľovač je zvlášť užitočný v systémoch, kde je priestor obmedzený, keďže dizajn s dlhým polomerom umožňuje plynulejšie zmeny smeru v porovnaní s alternatívami s krátkym polomerom. Konštrukcia z galvanizovanej ocele poskytuje odolnosť proti korózií a mechanickému poškodeniu, čo zabezpečuje dlhodobú spolehlivosť v rôznych prostrediach.

Technické parametre

Prevádzková teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnosť proti vysokému tlaku až	16 bar
Hmotnosť	3,5 kg
Kód	IVC70.108
Značka	IVAR

Rozsah prevádzkovej teploty -20 °C až +120 °C robí z tohto rozdeľovača vhodný prvok pre studené aj teplé systémy, vrátane vykurovacích a priemyselných aplikácií. Jmenovitá trieda tlaku PN 16 znamená, že prvok je navrhnutý na odolnosť proti tlakom až 16 bar, čo je nevyhnutné pre systémy s vysokými hydraulickými požiadavkami. Tieto parametre sú kľúčové pre výber správneho prvku pre daný systém, čím sa zabezpečuje kompatibilita s prevádzkovými podmienkami a médiom, ktoré sa prenáša.

Inštalácia a pripojenie

IVAR IVC70.108 sa inštaluje pomocou lisovacieho nástroja kompatibilného s čelistmi typu M. Rozdeľovač má jmenovitý rozmer 108 x 108 a je navrhnutý na priame pripojenie k potrubiam rovnakého priemeru. Počas inštalácie je dôležité zabezpečiť, že indikátor modelovania je plne zapojený a že lisovací nástroj aplikuje rovnomerný tlak na obe strany prvku. Bežnou chybou je použitie nesprávneho typu čeľustí alebo nedostatočného tlaku, čo môže viesť k slabému spojeniu. Inštalatéri by mali tiež overiť, že koncovky potrubia sú čisté a bez hrboľov pred lisovaním, aby sa zabezpečilo bezpečné a netekúce spojenie.

Kompatibilita a príslušenstvo

Tento rozdeľovač je kompatibilný s ostatnými lisovanými prvkami a potrubiami značky IVAR v rovnakom rozsahu veľkostí. Nie je certifikovaný na použitie s pitnou vodou a nesmie byť použitý v systémoch pre prepravu pitnej vody. Pre väčšie systémy môžu byť potrebné ďalšie prvky, ako sú priame potrubia, T-spoje a kúty. Inštalatéri by mali tiež zvážiť potrebu expanzných častí alebo podperí v dlhých častiach systému, aby sa akceptovali tepelné rozťahy a smršťovanie.

Technický pozadie pre projektantov

Rozdeľovač je vyrobený z ušľachtilého oceľového plechu, čo poskytuje vyváženú silu a odolnosť proti korózií. Technológia lisovaného prvku vylučuje potrebu svarov alebo závitov, čím sa zníži inštalácia a zlepší integrita systému. Dizajn s dlhým polomerom minimalizuje odpor toku a stratu tlaku, čo z neho robí vhodný prvok pre systémy, kde je energiická účinnosť prioritou. Rozsah prevádzkovej teploty a trieda tlaku sú kľúčové faktory v návrhu systému, keďže určujú vhodnosť prvku pre konkrétne aplikácie. Absencia povrchového povlaku limitujúcich činidiel znamená, že rozdeľovač môže byť použitý v systémoch, kde je chemická kompatibilita otázkou.

Servis a prevádzka

Rozdeľovač vyžaduje minimálny servis vďaka svojej odolnej konštrukcii a dizajnu lisovaného prvku. Pre tento prvok nie sú špecifikované servisné intervaly, keďže je navrhnutý na dlhodobé použitie bez demontáže. Počas prevádzky je dôležité sledovať príznaky mechanického poškodenia alebo korózií, najmä v prostrediach s vysokou vlhkosťou alebo chemickým vystavením. Absencia povrchového povlaku znamená, že rozdeľovač môže byť náchylný k environmentálnym faktorom, preto je nevyhnutná správna návrh systému a inštalácia na zabezpečenie trvanlivosti.

Často kladené otázky

Môže byť IVAR IVC70.108 použitý v požiarnych systémoch?
Áno, rozdeľovač je vhodný pre systémy na dodávku požiarnej vody, keďže je schválený pre vysoké tlaky a môže pracovať v požadovanom rozsahu teplôt.

Je rozdeľovač kompatibilný s ostatnými lisovanými prvkami značky IVAR?
Áno, je navrhnutý na spoluprácu s ostatnými lisovanými prvkami a potrubiami značky IVAR rovnakej veľkosti a typu systému.

Môže byť rozdeľovač použitý v systémoch na vykurovanie slnečným systémom?
Áno, je vhodný pre potrubné systémy slnečného vykurovania, ak sa prevádzkové podmienky zhodujú s určeným rozsahom teplôt a tlaku.

Je rozdeľovač certifikovaný na použitie s pitnou vodou?
Nie, rozdeľovač nie je certifikovaný pre aplikácie s pitnou vodou a nesmie byť použitý v systémoch, kde sa prenáša pitná voda.
