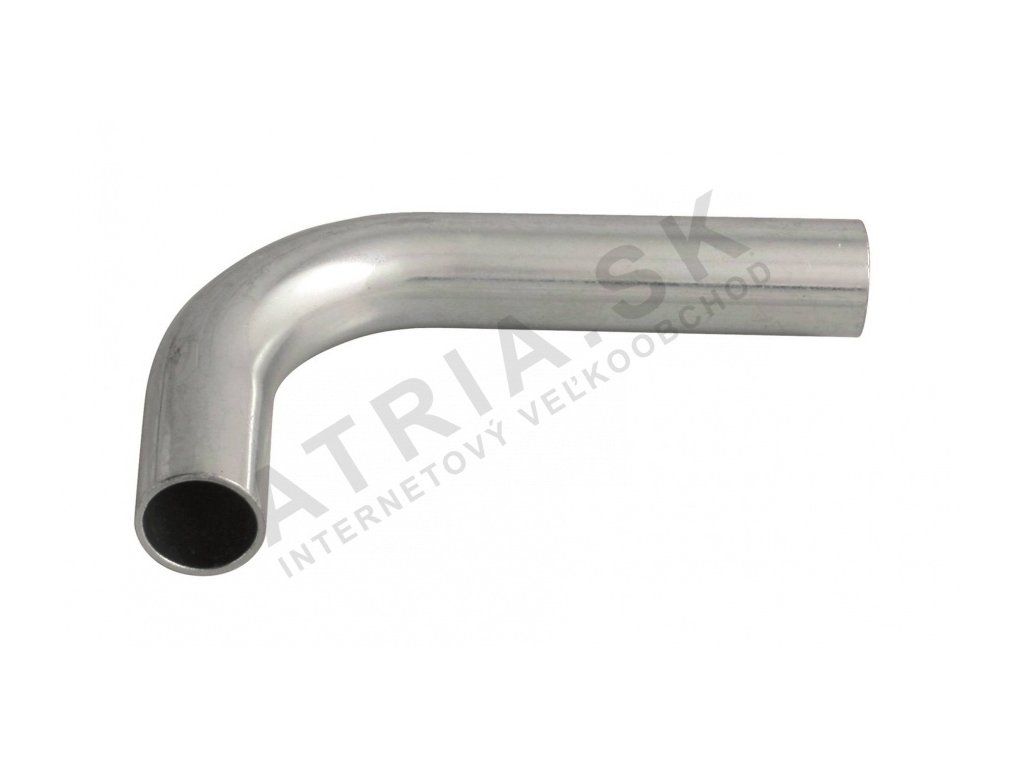

Oblúk 90°, 18 x 18 IVAR.IVC70
Kód: IVC70.18Súvisiaci tovar
Podrobný popis
Tento 90° oblúk sa často používa pri inštalácii centrálnych vykurovacích, chladiacich, požiarových a priemyselných potrubných systémov. Je špeciálne vhodný pre aplikácie s uzavretými tlakovými systémami, ako sú nájdené v obytných, obchodných a priemyselných budovách. Inštalatéri pracujúci na HVAC, solárnych alebo sušiacich systémoch nájdu tento komponent ideálny pre vytváranie presných 90° zákrutov bez potreby svarovania alebo závitovania. Návrh podporuje širokú škálu pracovných podmienok a jednoducho sa integruje do existujúcej infraštruktúry.
Typické inštalácie zahŕňajú distribúciu centrálnych vykurovacích systémov, požiarové vodné linky a chladiace obvody. Materiál a konštrukcia umožňujú dlhodobú spolehlivosť v obidvoch vysokoteplotných a nízko-alebo chladiacich prostrediach. Jeho ľahký dizajn zjednodušuje manipuláciu a znižuje čas inštalácie.
Technické parametre
| Prevádzková teplota | -20 °C |
|---|---|
| Jmenovitý tlak | PN 16 |
| Odolnosť proti vysokému tlaku do | 16 bar |
| Hmotnosť | 0,082 kg |
| Kód | IVC70.18 |
| Značka | IVAR |
Inštalácia a pripojenie
Pri inštalácii 90° oblúka sa uistite, že koncové časti potrubia sú čisté a bez nečistôt. Použite lisovací nástroj kompatibilný s M-typovými čelistmi pre bezpečné lisovanie. Skontrolujte, či je závažkový indikátor správne zapojený počas procesu. Veľkosť pripojenia je štandardizovaná na priemer 18 mm. Časté chyby zahŕňajú nedostatočnú hĺbku lisovania, nesprávne zaradenie počas lisovania alebo použitie nekompatibilných nástrojov. Vždy overte kvalitu spojenia a lisovania pred prechodom na ďalšiu časť systému.Kompatibilita a príslušenstvo
Tento 90° oblúk je kompatibilný s ďalšími komponentmi série IVAR.IVC70, vrátane priamych potrubie, kolien a T-spojov rovnakého jmenovitého priemeru. Pre inštaláciu sú potrebné lisovacie nástroje s M-typovými čelistmi a závažkovým indikátorom do 54 mm. Nie sú potrebné ďalšie tesniace materiály vďaka integrovanej konštrukcii lisovania. Uistite sa, že všetky nástroje a príslušenstvo sú z rovnakého výrobcu, aby sa zachovala integrita systému.Technický pozadie pre projektantov
Oblúk je vyrobený z galvanizovanej uhlíkového ocele, čo poskytuje dobrú odolnosť proti korózii a mechanickú pevnosť. Jeho lisovacia konštrukcia eliminuje potrebu pájenia alebo závitovania, čím sa zníži čas inštalácie a pravdepodobnosť únikov. Materiál je vhodný pre uzavreté systémy a môže byť integrovaný s rôznymi typmi potrubie. Trvanlivosť a výkon závisia od správnej inštalácie, dodržiavania limitov tlaku a teploty a vyhýbania sa agresívnym médiám mimo špecifikovaných parametrov.Služba a prevádzka
Pri normálnych prevádzkových podmienkach nie je pre tento komponent potrebná žiadna bežná údržba. Počas servisných kontrolov skontrolujte lisované spoje na známky opotrebenia alebo únikov. Uistite sa, že systémový tlak zostáva v rámci uvedených limitov. Ak systém pracuje v blízkosti maximálnych teplotných alebo tlakových hraníc, vykonávajte častejšie vizuálne kontroly na overenie štruktúrnej integrity.Často kladené otázky
Môže byť IVC70.18 použitý v solárnych systémoch?
Áno, oblúk je vhodný pre solárne potrubné systémy, ak prevádzková teplota nepresiahne +120 °C a tlak zostáva v rámci jmenovitého limitu 16 bar.
Je tento komponent kompatibilný s inými lisovacími systémami?
Je špeciálne navrhnutý pre použitie s IVAR lisovacími nástrojmi a M-typovými čelistmi. Použitie nekompatibilných nástrojov môže ohroziť integritu spojenia.
Môže byť spoj použitý pre suchý vzduch alebo inertné plyny?
Áno, je vhodný pre suchý vzduch a inertné plyny, ak prevádzkové podmienky zostávajú v rámci špecifikovaných teplotných a tlakových limitov.
Čo sa má skontrolovať po inštalácii?
Po inštalácii overte hĺbku a zaradenie lisovania pomocou indikátora nástroja. Vizualne skontrolujte spoj na deformácie alebo nesprávne zaradenie, aby sa zabezpečilo bezpečné pripojenie.
Dodatočné parametre
| Kategória: | IVAR.IVC70 - oblúky 90° dlhé press |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.082 kg |
| Priemer rúrky: | 18 mm |
| Menovitý tlak: | PN 16 |
| Odolnosť na vysoké tlaky do: | 16 bar |
| Prevádzková teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:53 |
