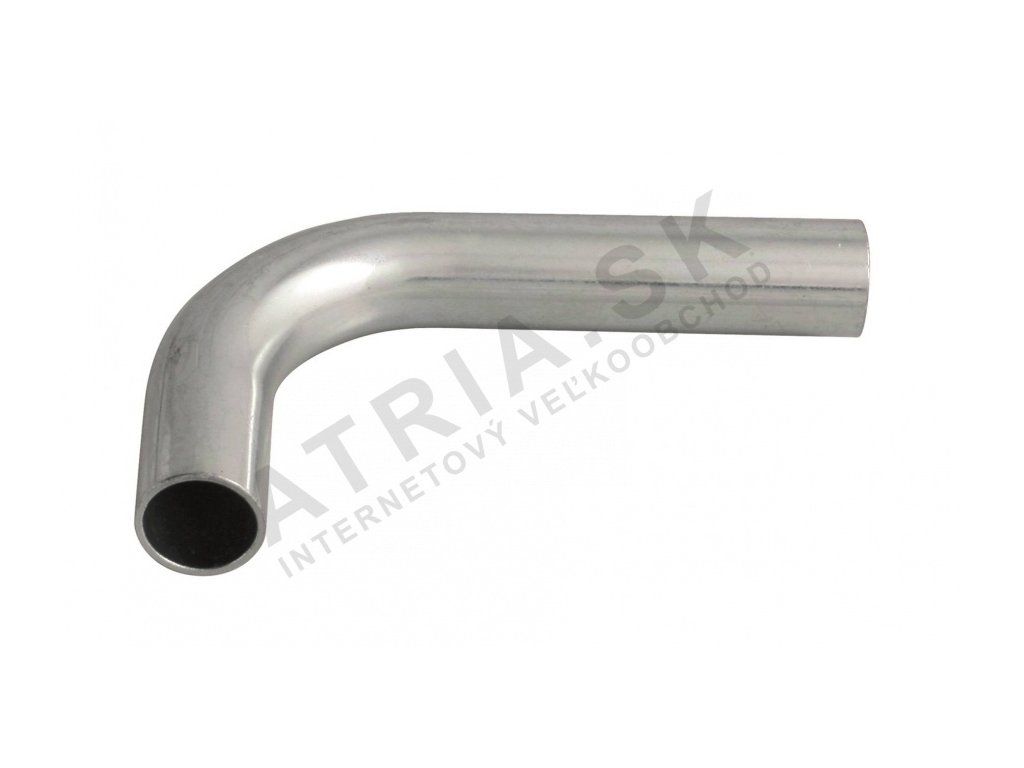

Oblúk 90°, 28 x 28 IVAR.IVC70

Podrobný popis

Tento 90° dlhý polomer ohyb sa často používa v uzavretých vykurovacích systémoch, požiarnych obvodoch, priemyselných vzduchových a plynových liniách a v solárnych tepelných inštaláciách. Je špeciálne vhodný pre systémy s montážou do tlačeného pripojenia, ktoré vyžadujú vysokú mechanickú stabilitu a tesnosť bez potreby svarovania alebo závitovania. Ohyb sa zvyčajne inštaluje v mechanických miestnostiach, pod podlahami alebo v stenových priestoroch, kde priestor dovolí ohyb s dlhším polomerom. Inštalatéri pracujúci v obchodných a priemyselných HVAC, vodoinštalačných a požiarovo ochranných sektoroch nájdu tento komponent nevyhnutný pre zmeny smeru v oceľových potrubíach s tlačeným pripojením.

Ohyb je vyrobený z uhlíkového ocele a je kompatibilný s nástavbami typu M pre tlačené pripojenie. Nie je certifikovaný pre pitnú vodu a nesmie sa používať v systémoch prepravujúcich pitnú vodu. Jeho dizajn podporuje širokú škálu provozných podmienok a typov médií, čím je vhodný pre prostredia, kde sa prepravuje suchý vzduch, inertné plyny alebo nepitná voda pod tlakom.

Technické parametre

Provozná teplota	-20 °C
Jmenovitý tlak	PN 16
Odmová odolnosť až do	16 bar
Hmotnosť	0,176 kg
Kód	IVC70.28
Značka	IVAR

Inštalácia a pripojenie

Na inštaláciu IVAR IVC70.28 sa uistite, že koncové časti potrubia sú čisté a bez hrboľov. Použite tlačový nástroj s nástavbami typu M na stlačenie adaptéru na potrubie. Skontrolujte formovací indikátor, aby ste potvrdili, že spojenie je úplne vytvorené. Vyhnite sa pre-tlačeniu, ktoré môže poškodiť adaptérový kus. Skontrolujte zaradenie ohybu pred tlačením, aby ste predišli nesprávnemu zaradeniu v systéme. Bežné chyby inštalácie zahŕňajú použitie nesprávnych typov nástavie, nedostatočné zaradenie adaptéru alebo vynechanie kontroly formovacieho indikátora po tlačení.

Kompatibilita a príslušenstvo

Tento ohyb je kompatibilný s ďalšími IVAR tlačenými komponentmi a systémami s oceľovým potrubím. Je určený na použitie s tlačovými nástrojmi certifikovanými pre nástavby typu M. Nie sú potrebné ďalšie povrchové úpravy alebo obmedzovacie prostriedky pre inštaláciu. Pre väčšie systémy môžu byť potrebné ďalšie adaptéry, ako sú križovatky, kohútiky a ventilátorové adaptéry zo rovnakého rozsahu, aby sa dokončil rozvrh.

Technický pozadie pre projektantov

Ohyb funguje na princípe mechanického stlačenia, čím sa vytvorí tesné spojenie medzi potrubím a adaptérom po tlačení. Uhlíkový ocele poskytuje odolnosť proti korózií a mechanickému poškodeniu, čím je vhodný pre vnitorné aj priemyselné prostredia. Ohyb je navrhnutý pre integráciu do uzavretých tlakových systémov, kde udržiava štruktúrnu integritu pri rôznych tepelných rozťahoch a stlačeníach. Životnosť je ovplyvnená kvalitou tlačeného spojenia, absenciou vibrácií a chemickou povahou prepravovaného médiu. Rozsah provozných teplôt zabezpečuje flexibilitu pre aplikácie na vykurovanie aj chladenie.

Servis a prevádzka

Bežná kontrola by mala zahŕňať integritu tlačených spojení a absenciu netesností. Skontrolujte formovací indikátor počas inštalácie, aby ste potvrdili pevné pripojenie. Pre tento komponent nie sú definované konkrétne servisné intervaly. Ak sa podozrieva z netesnosti, izolujte ovplyvnenú časť a skontrolujte spojenie na známky nesprávneho tlačenia alebo poškodenia. V prípade potreby vymeňte adaptérový kus.

Často kladené otázky

Môže byť IVAR IVC70.28 použitý v solárnych tepelných systémoch?
Áno, ohyb je vhodný pre solárne systémy, ak sa provozné podmienky pohybujú v rámci špecifikovaných teplotných a tlakových limitov.

Je adaptérový kus kompatibilný s inertnými plynovými systémami?
Áno, je vhodný pre systémy prepravujúce suchý vzduch alebo inertné plyny pod tlakom, pokiaľ médiá nebudú reagovať s materiálom adaptéru.

Môže byť tento ohyb použitý v požiarnych systémoch?
Áno, je vhodný pre požiarnu vodovodnú trubku a rozsýpky, ktoré sú trvalo naplnené vodou.

Ktoré nástroje sú potrebné pre inštaláciu?
Pre správnu inštaláciu je potrebný tlačový nástroj s nástavbami typu M. Uistite sa, že nástroj je kalibrovaný a udržiava sa podľa pokynov výrobcu.
