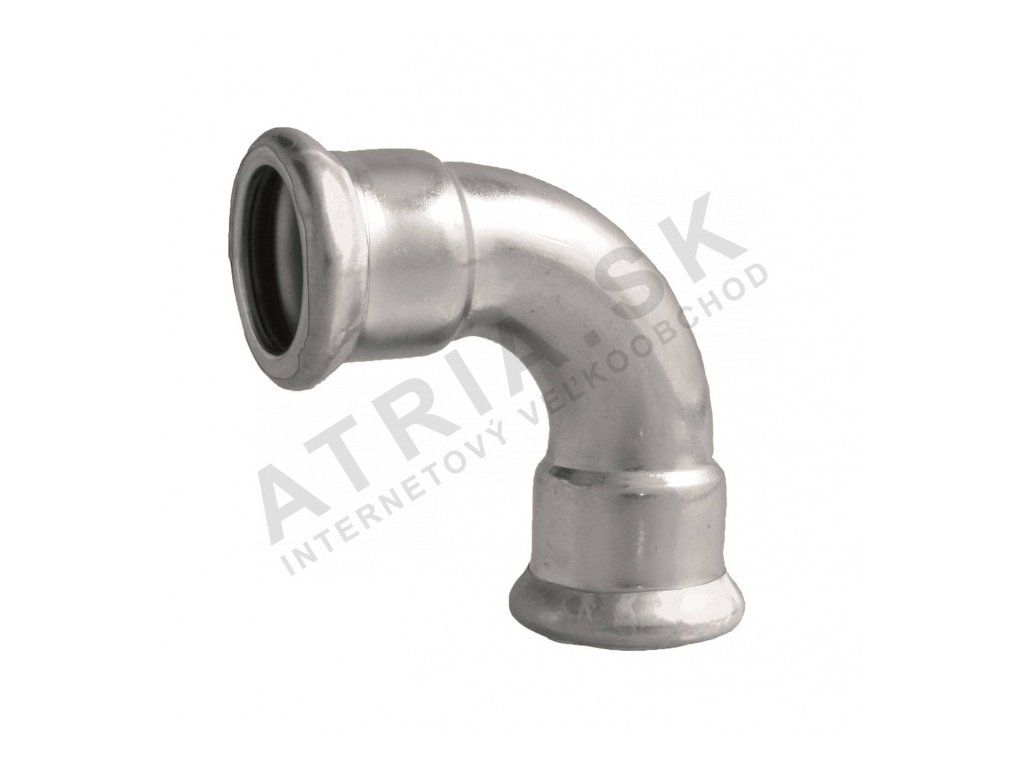

Oblúk 90° FF, 108 x 108 IVAR.IVC20

Podrobný popis

Ohyby na stlačenie ako IVAR IVC20.108 sa často používajú v centrálnych vykurovacích, požiarovo-technických a priemyselných potrubných systémoch. Tieto komponenty sú neoddeliteľnou súčasťou bytových, obchodných a priemyselných budov, kde uzavreté tlakové systémy vyžadujú zmeny smeru bez potreby svarov. Inštalatéri a technici pracujúci s týmito systémami často používajú stlačené spoje kvôli ich rýchlosti a spoľahlivosti pri montáži. IVC20.108 je vhodný pre aplikácie s vodou, suchým vzduchom a inertnými plygmami, čím sa stáva všestranným komponentom v rôznych konfiguráciách systémov.

Pri inštalácii stlačených systémov je dôležité, aby sa používali správne nástroje a postupy, aby sa dosiahla bezpečná a netekúca spojka. IVC20.108 je navrhnutý na použitie s M-typovými čeľadami a má indikátor stlačenia na potvrdenie správnej inštalácie. Je tiež dôležité vyhýbať sa pre- alebo nedostatočnému stlačeniu, ktoré môže ohroziť integritu spojenia. Ohyb nie je certifikovaný pre pitnú vodu, preto by sa nemal používať v systémoch na pitnú vodu.

Technické parametre

Materiál	ocel uhlíková pozinkovaná
Prevádzková teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnosť proti vysokému tlaku až do	16 bar
Hmotnosť	2,018 kg
Kód	IVC20.108
Značka	IVAR

Prevádzkový rozsah teplôt od -20°C do +120°C umožňuje použitie ohybu v širokom rozsahu prostredí, od chladničných skladov až po vykurovacie systémy. Triedenie PN16 znamená, že vydrží tlak až do 16 bar, čo je dôležité pre správne rozmery a výber komponentov v systémoch s vysokým tlakom. Tieto parametre sú nevyhnutné pre overenie vhodnosti ohybu pre danú aplikáciu a prevádzkové podmienky.

Inštalácia a pripojenie

IVC20.108 sa inštaluje pomocou nástroja na stlačenie kompatibilného s M-typovými čeľadami. Ohyb má rozmery pripojenia 108 x 108 mm a je navrhnutý na použitie s potrubiami rovnakého priemeru. Počas inštalácie je dôležité overiť, že indikátor stlačenia je plne zapojený a že nástroj na stlačenie je správne zaradený k adaptéru. Bežné chyby inštalácie zahŕňajú použitie nesprávneho typu nástroja, nedostatok kontroly indikátora stlačenia a nedostatok čistoty koncov potrubia pred stlačením. Tieto chyby môžu spôsobiť úniky alebo skorú poruchu spojenia.

Kompatibilita a príslušenstvo

IVC20.108 je kompatibilný s inými komponentmi v rámci rozsahu IVAR.IVC20, ako sú priame potrubia, iné ohyby a rôzne adaptéry na stlačenie. Je dôležité použiť EPDM O-krúžky vhodné pre dané médium a prevádzkové podmienky. Pri montáži systému je potrebné zabezpečiť, že všetky komponenty sú z toho istého systému na stlačenie a že sa používajú správne nástroje. Na základnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, ale odporúča sa mať pripravený nástroj na stlačenie a vhodné O-krúžky.

Technický pozadie pre projektantov

IVC20.108 je vyrobený z ocele uhlíkovej pozinkovanej, ktorá poskytuje dobrú odolnosť proti korózii a mechanickému poškodeniu. EPDM O-krúžok zabezpečuje tesný tesnenie a je kompatibilný s rôznymi médiom, ako sú voda, suchý vzduch a inertné plyny. Ohyb je navrhnutý na použitie v uzavretých tlakových systémoch, kde môže byť integrovaný s inými adaptérami a potrubiami. Dlhovekosť a účinnosť ohybu závisia od správnej inštalácie, správnych prevádzkových podmienok a kvality okoloidných komponentov systému. Nie je certifikovaný pre použitie s pitnou vodou, preto by pre systémy na pitnú vodu mali byť vybrané alternatívne komponenty.

Servis a prevádzka

IVC20.108 vyžaduje minimálny servis po správnej inštalácii. Je dôležité pravidelne kontrolovať integritu stlačených spojov, najmä v prostredí s vysokým tlakom alebo teplotou. Ak sa objaví únik, je potrebné skontrolovať dotknutý spoj a, ak je to potrebné, ho vymeniť. Nie sú poskytované konkrétne intervaly servisu, ale odporúča sa pravidelná vizuálna kontrola, aby sa zabezpečila bez úniku a bezchybná prevádzka systému. Ohyb nie je navrhnutý na demontáž, preto by poškodené komponenty mali byť vymenené namiesto opravy.

Často kladené otázky

Môže byť IVC20.108 použitý v solárnym vykurovacích systémoch?
Áno, ohyb je vhodný na použitie v solárnym vykurovacích systémoch, pokiaľ prevádzkové podmienky neprekročia špecifikované limity teploty a tlaku.

Je IVC20.108 kompatibilný s inými systémami na stlačenie?
Je navrhnutý na použitie s systémom IVAR.IVC20 a môže byť nekompatibilný s inými systémami na stlačenie kvôli rozdielom v nástrojoch a dizajne.

Môže byť ohyb použitý v požiarovo-technických systémoch?
Áno, IVC20.108 je vhodný na použitie v požiarovo-technických systémoch, keďže vydrží vysoké tlaky a teploty typické pre takéto aplikácie.

Môže byť IVC20.108 použitý s inertnými plygmami?
Áno, ohyb je kompatibilný s inertnými plygmami, pokiaľ prevádzkové podmienky zostávajú v rámci špecifikovaného rozsahu teploty a tlaku.
