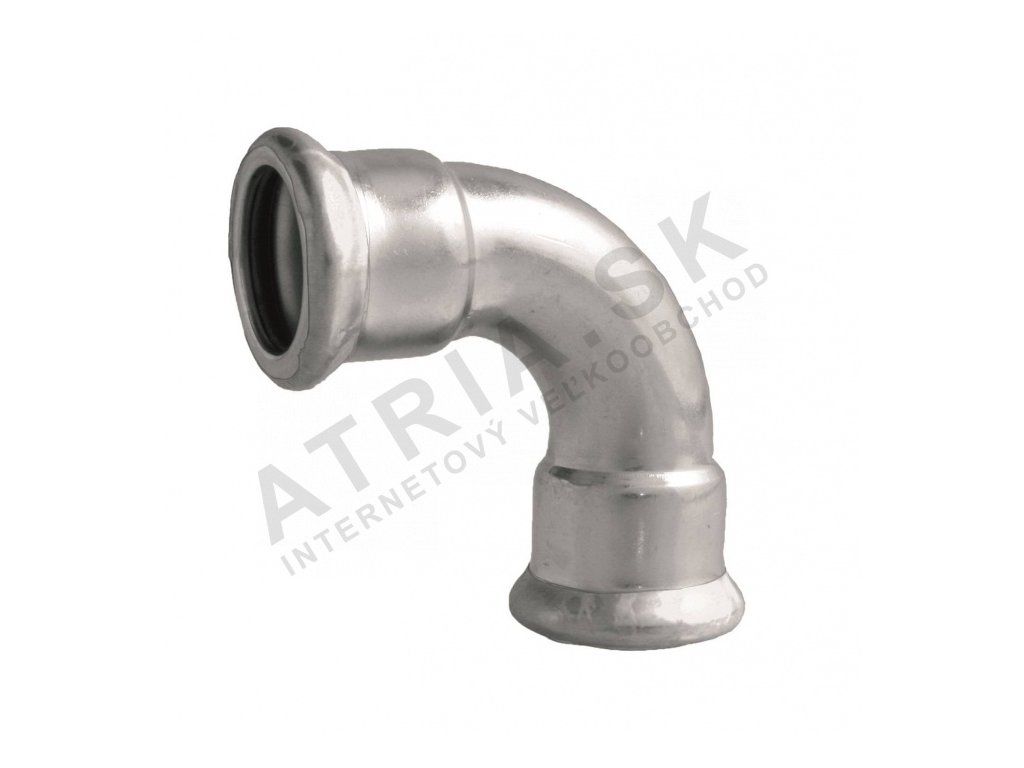

Oblúk 90° FF, 35 x 35 IVAR.IVC20

Podrobný popis

IVAR IVC20.35 90° stlačovacia spojka sa často používa v uzavretých vykurovacích systémoch, požiarnych vodovodných okruhoch a priemyselných vzduchových alebo plynových liniách. Inštalatéri pracujúci na centrálnych vykurovacích, chladiacich alebo slnečných systémoch nájdu túto spojku vhodnú pre stlačovacie spojenia v uzavretých tlakových systémoch. Je zvlášť užitočná v prostrediach, kde sú vyžadované vysoká odolnosť proti tlaku a široký rozsah teplôt. Spojka nie je certifikovaná pre pitnú vodu, ale je vhodná pre sušiace vzduch, inertné plyny a nepitné vodné systémy.

Jeho kompaktný dizajn a nízka hmotnosť z nej robia ideálnu pre úzke priestory a zložité rozvody. Silikonový EPDM kruh zabezpečuje tesný tesnenie pri správnej inštalácii. Spojka je určená na použitie s uhlíkovými oceľovými potrubiami a je kompatibilná so stlačovacími nástrojmi navrhnutými pre čeľuste typu M. Nie je odporúčaná na použitie s inými spôsobmi pripojenia, ako sú svarovanie alebo rozvitie.

Technické parametre

Materiál	uhlíkový oceľový plech
Prevádzková teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnosť proti vysokému tlaku do	16 bar
Hmotnosť	0,164 kg
Kód	IVC20.35
Značka	IVAR

Rozsah prevádzkovej teploty od -20 °C do +120 °C robí túto spojku vhodnou pre studené aj teplé prostredia. Maximálna hodnota tlaku 16 bar zaručuje, že dokáže vydržať vysokotlakové systémy, čo je nevyhnutné pre aplikácie, ako sú požiarna ochrana. Jmenovitá hodnota tlaku PN 16 je kľúčovým faktorom pri návrhu systému a výbere komponentov, čím sa zabezpečuje kompatibilita s ostatnými prvkami systému s podobnými parametrami.

Inštalácia a pripojenie

Spojka sa inštaluje pomocou stlačovacieho nástroja kompatibilného s čeľustiami typu M. Rozmery pripojenia sú 35 mm na oboch koncoch, a stlačovaciu operáciu je potrebné vykonať podľa pokynov výrobcu, aby sa zabezpečilo bezpečné a netesné spojenie. Indikátor formovania by mal byť plne zapojený počas inštalácie, aby sa potvrdila správnosť tesnenia. Bežné chyby inštalácie zahŕňajú použitie nesprávnych typov čeľustí, nedostatočné skontrolovanie indikátora formovania a nerovnomerné pôsobenie tlaku počas stlačovacej operácie. Inštalatéri by mali tiež overiť, že koncové časti potrubia sú čisté a bez hrboľov pred stlačením.

Kompatibilita a príslušenstvo

IVAR IVC20.35 je kompatibilná s oceľovými potrubiami rovnakého priemeru. Nie je navrhnutá na použitie s medenými alebo plastovými potrubnými systémami. Pri inštalácii sa uistite, že stlačovací nástroj je správne kalibrovaný a čeľuste sú v dobrom stave. Počas inštalácie nie sú potrebné žiadne ďalšie povrchové povlaky alebo prostriedky. Žiadne príslušenstvo nie je k dispozícii pre túto verziu.

Technická podstata pre projektantov

Spojka funguje tak, že počas stlačovacej operácie sa EPDM kruh stlačí medzi potrubím a telom spojky, čím sa vytvorí netesné tesnenie. Konštrukcia z uhlíkového oceľového plechu poskytuje odolnosť proti mechanickému poškodeniu a korózií v nepitných vodných a priemyselných prostrediach. Vlastnosti materiálu umožňujú udržať štruktúrnu integritu pri vysokom tlaku a v rozsiahlych teplotných rozsahoch. Spojka je navrhnutá na integráciu do uzavretých systémov, kde sú bežné kolísania tlaku a teploty. Dlhodobá výkonnosť závisí od správnej inštalácie, kvality stlačovacej operácie a absencie vonkajšej mechanického stresu na spojení.

Servis a prevádzka

Po inštalácii spojka nepotrebuje pravidelný servis. Odporúča sa však pravidelné vizuálne kontroly na overenie prípadného mechanického poškodenia alebo netesností. Indikátor formovania by mal zostať viditeľný, aby sa potvrdila integrita spojenia. Žiadne konkrétne intervaly servisu nie sú uvedené v technických údajoch. Ak sa objaví netesnosť, spojka musí byť odstránená a nahradená, pretože opätovné stlačenie nie je odporúčané.

Často kladené otázky

Môže byť IVC20.35 použitý v systémoch na vykurovanie vody slnečným žiarením?
Áno, spojka je vhodná pre solárne systémy, ak zostávajú prevádzkové podmienky v rámci špecifikovaných limitov teploty a tlaku.

Je IVC20.35 kompatibilná s medenými potrubiami?
Nie, spojka je navrhnutá na použitie s uhlíkovými oceľovými potrubiami a nie je určená na meď alebo iné typy materiálov.

Môže byť spojka použitá v sušiacich vzduchových systémoch?
Áno, spojka je vhodná pre tlakové sušiace vzduchové aplikácie, ak systémový tlak nepresiahne 16 bar a teplota zostáva v špecifikovanom rozsahu.

Je IVC20.35 vhodná pre požiarnu ochranu?
Áno, spojka je vhodná pre požiarnu vodovodnú potrubnú sieť kvôli svojej vysokéj odolnosti proti tlaku a kompatibilita so stlačovacími nástrojmi.
