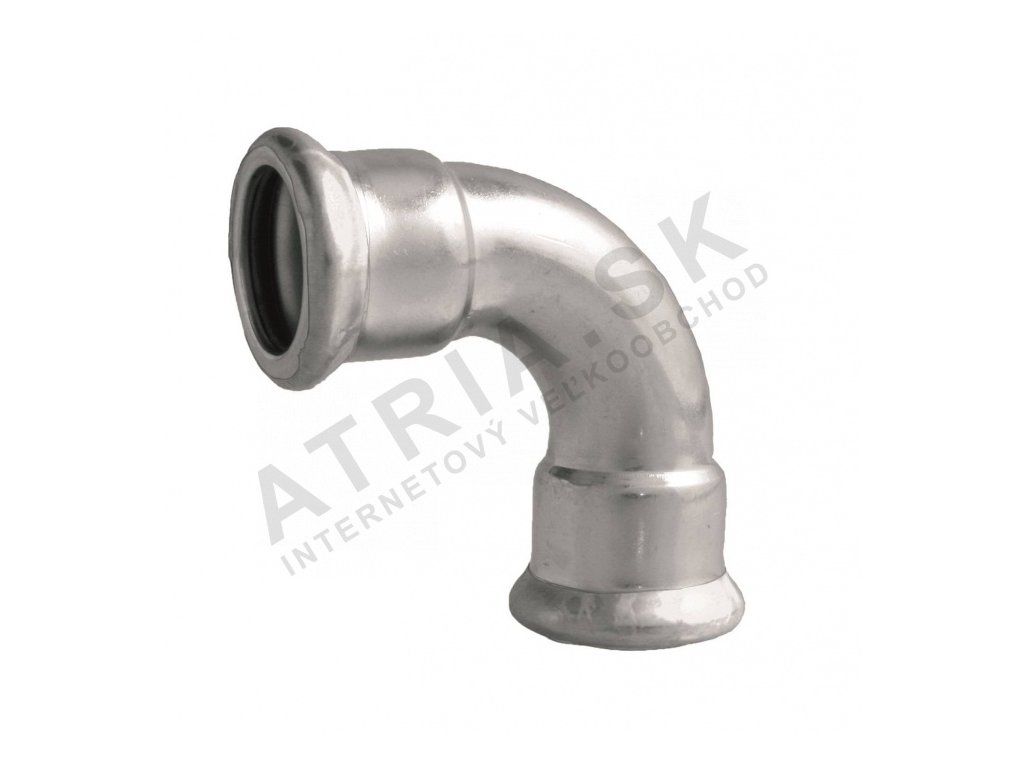

Oblúk 90° FF, 42 x 42 IVAR.IVC20

Podrobný popis

Táto 90° stlačovacia spojka sa často používa v centrálnych vykurovacích, požiarovo-ochranných a priemyselných potrubných systémoch. Je vhodná pre uzavreté tlakové systémy, vrátane tých pre vykurovanie, chladienie a klimatizáciu. Inštalatéri pracujúci v obytných, komerčných a priemyselných budovách používajú túto spojku na vytvorenie netekúcich spojení bez potreby svarovania alebo závitovania. Spojka je navrhnutá na použitie so stlačovacími nástrojmi kompatibilnými s čeľami typu M a je určená pre systémy, kde sú vyžadované vysoká odolnosť proti tlaku a trvanlivosť.

Spojka sa zvyčajne inštaluje do systémov, kde médiom je voda, suchý vzduch alebo inertné plyny. Nie je certifikovaná pre aplikácie s pitnou vodou. Kompaktný dizajn a nízka hmotnosť z nej robia vhodnú pre úzke priestory a veľké inštalácie. Indikátor formovania zaručuje správnu inštaláciu až do 54 mm, pričom poskytuje vizuálny potvrdenie kvality stlačovacieho spojenia.

Technické parametre

Materiál	uhlíková pozinkovaná oceľ
Prevádzková teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnosť proti vysokému tlaku až do	16 bar
Hmotnosť	0,246 kg
Kód	IVC20.42
Značka	IVAR

Teplotný rozsah -20 °C až +120 °C umožňuje použitie spojky v širokom rozsahu prostredí, od chladných skladovacích priestorov po vykurované systémy. Jmenovitý tlak PN 16 znamená, že je schopná vydržať tlak až do 16 bar, čo z nej robí vhodnú pre vysokotlakové aplikácie, ako sú systémy na požiarovú vodu. Tieto parametre sú základné pre určenie veľkosti a výber správneho komponentu pre prevádzkové požiadavky systému.

Inštalácia a pripojenie

Na inštaláciu IVAR IVC20.42 musí byť spojka pripojená k potrubiam pripraveným na stlačenie pomocou nástroja kompatibilného s čeľami typu M. Veľkosť pripojenia je 42 x 42 mm a nástroj na stlačenie musí byť správne zaradený, aby bol indikátor formovania plne zapojený. Inštalatéri by mali overiť, že koncovky potrubia sú čisté, bez hrboľov a správne zaradené pred stlačením. Bežné chyby pri inštalácii zahŕňajú použitie nesprávnych typov čeľ, nedostatok kontroly indikátora formovania alebo stlačenie v nesprávnom uhle, čo môže ohroziť integritu spojenia.

Kompatibilita a príslušenstvo

Táto spojka je kompatibilná s IVAR stlačovacími potrubiami rovnakého priemeru a je určená na použitie s EPDM O-kruhmi. Nie je kompatibilná s inými stlačovacími systémami, ktoré používajú iné typy čeľ alebo materiály na tesnenie. Pri inštalácii sa uistite, že celý systém používa kompatibilné stlačovacie komponenty. Na štandardnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, ale nástroj na stlačenie kompatibilný s čeľami typu M je nevyhnutný pre správnu inštaláciu.

Technický pozadie pre projektantov

IVAR IVC20.42 je vyrobená z uhlíkového pozinkovaného ocele, čo poskytuje dobrú odolnosť proti korózii a mechanickú pevnosť. EPDM O-kruh zabezpečuje tesné tesnenie a je vhodný pre široký rozsah teplôt a médií. Stlačovacie spojenie spolieha na deformáciu steny potrubia okolo spojky, čím vzniká bezpečné a netekúce spojenie. Trvanlivosť systému závisí od správnej inštalácie, správneho zaradenia a použitia kompatibilných materiálov. Spojka je vhodná pre uzavreté tlakové systémy a nesmie byť použitá v otvorených alebo atmosférických systémoch.

Služba a prevádzka

Pri bežných prevádzkových podmienkach nie je pre túto spojku vyžadovaná pravidelná údržba. Avšak počas systémových inšpekcií je vhodné skontrolovať príznaky mechanického poškodenia, koróziu alebo úniky. Indikátor formovania by mal zostať nepoškodený a viditeľný ako potvrdenie správnej inštalácie. Ak je indikátor poškodený alebo chýba, spojka by mala byť vymenená. Pre tento komponent nie sú špecifikované intervaly údržby.

Často kladené otázky

Môže byť IVAR IVC20.42 použitý v systémoch na požiarovú vodu?
Áno, spojka je vhodná pre systémy na požiarovú vodu kvôli svojej vysokotlakovéj odolnosti a rozsahu prevádzkovej teploty.

Je spojka kompatibilná s inými stlačovacími systémami?
Nie, je kompatibilná len s IVAR stlačovacími potrubiami a nástrojmi s čeľami typu M.

Môže byť spojka použitá so suchým vzduchom alebo inertnými plygm?
Áno, spojka je vhodná pre použitie so suchým vzduchom a inertnými plygm ako je uvedené v možnostiach aplikácií.

Je spojka certifikovaná pre aplikácie s pitnou vodou?
Nie, potrubie nie je certifikované pre pitnú vodu a nesmie byť použité v takýchto systémoch.
