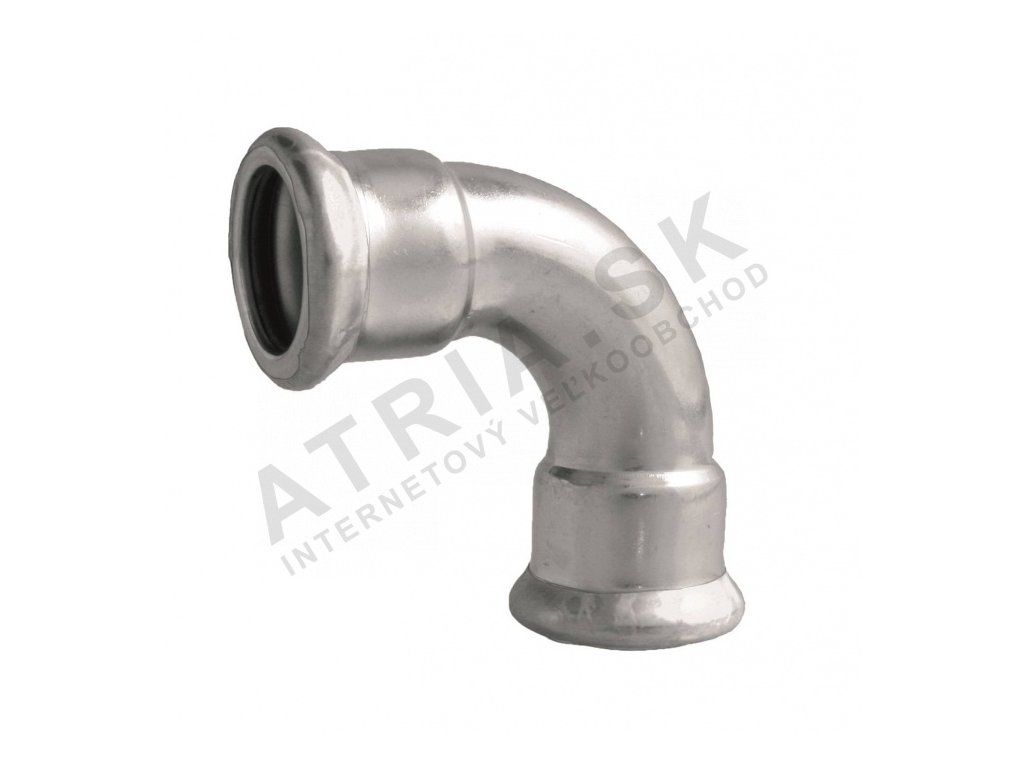

Oblúk 90° FF, 54 x 54 IVAR.IVC20

Podrobný popis

Stlačovacia spojka IVAR IVC20.54 90° je kľúčovým prvkom pri inštalácii uzavretých tlakových vykurovacích systémov, potrubie na požiarnu vodu a priemyselných klimatizačných systémov. Často sa používa v obytných a komerčných budovách, kde sú spoľahlivé a netekúce spoje kritické. Inštalatéri pracujúci s centrálnym vykurovaním, chladením alebo systémami na potlačenie požiarov nájdu túto spojku vhodnú pre rôzne aplikácie, vrátane potrubia solárnych systémov a distribúcie studenej vody. Spojka je navrhnutá na použitie so stlačovacími nástrojmi kompatibilnými s čeľami typu M a zabezpečuje bezpečné spojenie bez potreby svarovania alebo závitovania.

Jeho kompaktná veľkosť a nízka hmotnosť z nej robia ideálny prvok pre úzke priestory a zložité rozvody. Spojka nie je certifikovaná pre pitnú vodu a je určená na použitie s nepitnými tekutinami, ako sú vykurovacia voda, suchý vzduch, inertné plyny a priemyselné médiá. Je tiež vhodná pre systémy, ktoré vyžadujú odolnosť voči vysokým tlakom a širokému rozsahu pracovných teplôt.

Technické parametre

Materiál	Uhlíková oceľ so zinkovým povlakom
Pracovná teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnosť voči vysokým tlakom až do	16 bar
Hmotnosť	0,378 kg
Kód	IVC20.54
Značka	IVAR

Rozsah pracovných teplôt od -20 °C do +120 °C umožňuje využitie v chladných aj teplých systémoch, zatiaľ čo jmenovitý tlak PN 16 zabezpečuje kompatibilitu so systémami pracujúcimi pri až 16 bar. Tieto parametre sú kľúčové pre výber správnej spojky pre danú aplikáciu a zabezpečenie dlhodobého výkonu za rôznych podmienok.

Inštalácia a pripojenie

Spojku IVAR IVC20.54 inštalujeme pomocou stlačovacieho nástroja kompatibilného s čeľami typu M. Spojka má jmenovitý rozmer 54 x 54 mm a dodáva sa v šesťkrajskom balení. Počas inštalácie musí byť stlačovací nástroj zaradený do označenia pre stlačenie, aby sa zabezpečilo úplné a netekúce spojenie. Je dôležité overiť, že koncovky potrubia sú čisté a bez hrboľov pred stlačením. Bežné chyby pri inštalácii zahŕňajú nesprávne zaradenie stlačovacieho nástroja, nedostatočný tlak počas stlačenia a nedostatok kontroly označenia pre stlačenie po inštalácii. Tieto chyby môžu viesť k únikom alebo predčasnému poškodeniu spojenia.

Kompatibilita a príslušenstvo

Táto spojka je kompatibilná s IVAR stlačovacími potrubiami a inými systémami, ktoré používajú čeľa typu M. Je určená na použitie s EPDM O-kruhmi a nesmie sa kombinovať s nekompatibilnými tesniacimi materiálmi. Pre kompletnú inštaláciu systému by inštalatéri mali objednať aj vhodné stlačovacie potrubia a nástroje. Nie sú potrebné žiadne ďalšie povrchové povlaky alebo omešujúce prostriedky a spojka je navrhnutá tak, aby bola netekúca pri správnej inštalácii.

Technický pozadie pre projektantov

Spojka IVAR IVC20.54 je vyrobená z uhlíkovej ocele so zinkovým povlakom, ktorá poskytuje dobrú odolnosť proti korózii a mechanickému poškodeniu. EPDM O-kruh zabezpečuje tesné tesnenie a je vhodný pre širokú škálu médií a teplôt. Spojka je navrhnutá na integráciu do uzavretých tlakových systémov a je určená na použitie s médiami ako je vykurovacia voda, suchý vzduch a inertné plyny. Dlhovekosť a účinnosť spojky závisia od správnej inštalácie, kvality stlačovacieho spojenia a pracovných podmienok systému. Nie je vhodná pre aplikácie s pitnou vodou a nesmie sa používať v systémoch, kde je prítomná pitná voda.

Služba a prevádzka

Pre spojku IVAR IVC20.54 nie sú požadované žiadne špecifické údržby počas bežnej prevádzky. Je však odporúčané pravidelne kontrolovať spojenie na príznaky úniku alebo mechanického poškodenia. Označenie pre stlačenie by sa malo skontrolovať po inštalácii, aby sa potvrdilo, že stlačovací nástroj aplikoval dostatočnú silu. Ak sa zistia akékoľvek chyby, spojka by mala byť okamžite nahradená, aby sa zabránilo poruche systému.

Často kladené otázky

Môže byť spojka IVAR IVC20.54 použitá s inertnými plyngami?
Áno, spojka je vhodná na použitie s inertnými plyngami v rámci špecifikovaného rozsahu pracovných teplôt a tlakov.

Je spojka kompatibilná s inými stlačovacími systémami?
Je navrhnutá na použitie s IVAR stlačovacími potrubiami a nástrojmi kompatibilnými s čeľami typu M. Nie je zaručené, že bude fungovať s inými stlačovacími systémami.

Môže byť spojka IVAR IVC20.54 použitá v potrubie solárnych systémov?
Áno, spojka je vhodná na použitie v potrubie solárnych systémov, ak zostávajú pracovné podmienky v rámci špecifikovaných teplôt a tlakov.

Je spojka certifikovaná pre použitie s pitnou vodou?
Nie, spojka nie je certifikovaná pre použitie s pitnou vodou a nesmie sa používať v systémoch s pitnou vodou.
