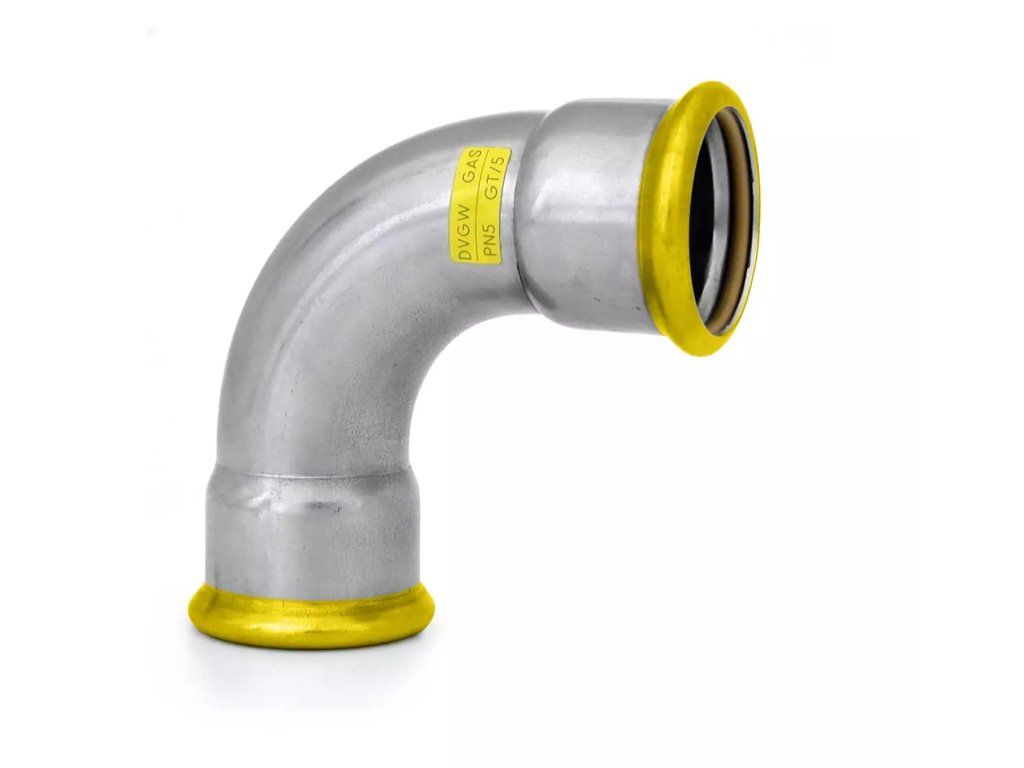

Oblúk 90° PRESS GAS - 28mm
Kód: IVNGAS20.28Súvisiaci tovar
Podrobný popis
Tento 90° tlakový ohyb sa často používa v plynových distribučných systémoch pre obytné a komerčné budovy. Inštaluje sa do systémov pracujúcich s prirodzeným plynom, bioplynom a tekutým propanom. Rozdeľovač je súčasťou tlakového potrubného systému, ktorý umožňuje rýchle a bezpečné spojenia bez potreby svarovania alebo závitovania. Inštalatéri pracujúci na plynových vedeniach, najmä v priemyselnej alebo energetickej infraštruktúre, nájdu tento komponent vhodný na vytváranie smerových zmen v potrubie. Je navrhnutý na použitie v prostredí, kde systém je vystavený rozsahu teplôt a vyžaduje spoľahlivé tesnenie a konštrukčnú odolnosť.
Technické parametre
| Materiál | Nerezová oceľ Wst. Nr. 1.4404 (AISI 316L), tesniace kruhové tesnenie HNBR žlté |
|---|---|
| Prevádzková teplota | -20 °C |
| Nominálny tlak | PN 5 |
| Kód | IVNGAS20.28 |
| Značka | IVAR |
Inštalácia a pripojenie
90° tlakový ohyb sa inštaluje pomocou tlakového nástroja, ktorý stlačí rozdeľovač na potrubie. Veľkosť pripojenia je 28 mm a rozdeľovač používa žlté kruhové tesnenie HNBR na tesnenie. Počas inštalácie musí inštalatér zabezpečiť, že potrubie je čisté a bez hrboľov pred stlačením. Tlakový nástroj musí byť správne zaradený, aby sa predišlo nesprávnemu zaradeniu a nedokonalému stlačeniu. Bežné chyby zahŕňajú použitie nesprávnych nástrojov, nedostatok kontroly stavu kruhového tesnenia alebo stlačenie v uhle, čo môže ohroziť tesnenie a konštrukčnú odolnosť spojenia.Kompatibilita a príslušenstvo
Tento rozdeľovač je kompatibilný s ostatnými IVAR PRESS GAS komponentmi v rovnakom systéme. Je určený na použitie s nerezovými potrubiami rovnakej nominálnej priemerného priemeru. K inštalácii môžu byť potrebné ďalšie komponenty, ako sú tlakové nástroje, kruhové tesnenia a nástroje na rezanie potrubie. Inštalatéri by mali zabezpečiť, že všetky časti sú z rovnakého systému, aby sa udržala kompatibilita a integrita systému.Technický pozadie pre projektantov
Rozdeľovač pracuje na princípe mechanického stlačenia, kde tlakový nástroj vytvára bezpečné a netesné spojenie. Materiál, nerezová oceľ Wst. Nr. 1.4404 (AISI 316L), ponúka vysokú odolnosť proti korózií a trvanlivosť v plynových prostrediach. Kruhové tesnenie HNBR poskytuje pružné a odolné tesnenie, prispôsobujúce sa drobným nerovnostiam povrchu. Integrácia tohto komponentu do systému závisí od celkovej tlakové a teplotné požiadavky. Životnosť je ovplyvnená kvalitou inštalácie, stavom kruhového tesnenia a absenciou mechanického stresu na spojení.Služba a prevádzka
Pravidelná inšpekcia tlakového spojenia sa odporúča, aby sa zabezpečila integrita tesnenia a absencia mechanického stresu. Kruhové tesnenie by sa malo kontrolovať na opotrebenie alebo degradáciu, najmä v prostredí s vysokou vibráciou alebo teplotnými kolísaniami. V technických údajoch nie sú uvedené konkrétne intervaly údržby, ale vizuálne a funkčné kontroly by sa mali vykonávať počas údržby systému.Často kladené otázky
Môže sa IVAR Arch 90° PRESS GAS - 28 mm použiť v bioplynových systémoch?
Áno, rozdeľovač je schválený na použitie s bioplynom a je vhodný pre nízkonapäťové plynové distribučné systémy.
Je kruhové tesnenie HNBR vhodné pre rozsah prevádzkovej teploty?
Áno, žlté kruhové tesnenie HNBR je navrhnuté na prevádzku v uvedenom teplotnom rozsahu od -20 °C do +70 °C.
Môže sa tento rozdeľovač použiť s ostatnými IVAR tlakovými komponentmi?
Áno, je kompatibilný s ostatnými IVAR PRESS GAS komponentmi rovnakého systému, čo zabezpečuje konzistentný výkon a tesnenie.
Aký je maximálne povolený tlak pre tento rozdeľovač?
Rozdeľovač je schválený pre nominálny tlak PN 5, čo je vhodné pre nízkonapäťové plynové systémy.
Dodatočné parametre
| Kategória: | IVAR.IVN20 GAS - oblúky 90° FF PRESS GAS |
|---|---|
| Hmotnosť: | 0.2 kg |
| Dostupnosť: | Skladom alebo u dodávateľa |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:19 |
