Oblúk 90° PRESS GAS - 54mm
Kód: IVNGAS20.54Súvisiaci tovar
Podrobný popis

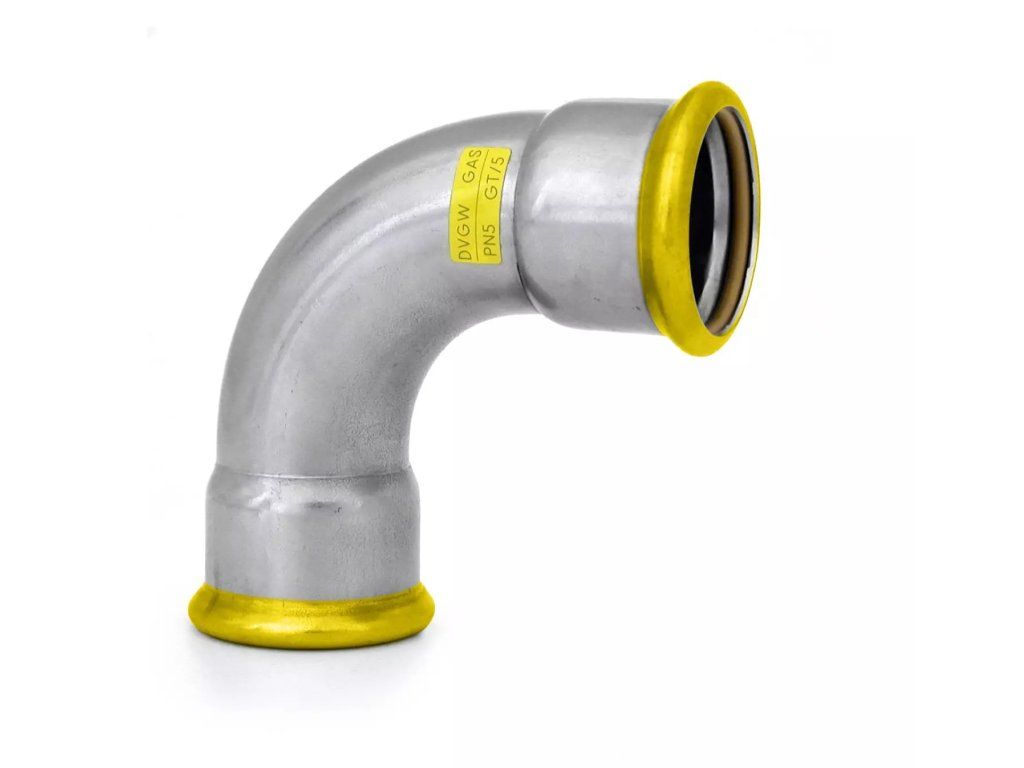

Arch 90° PRESS GAS - 54 mm je 90-miestny ohyb používaný v plynových distribučných sústavách so stlačeným plynom. Tento ohyb sa často vyskytuje v priemyselných, komerčných a obytných plynových sieťach, kde umožňuje zmenu smeru potrubia. Je navrhnutý na použitie s prírodným plynom, bioplynom a tekutým propanom, čím zabezpečuje spoľahlivé pripojenie plynových línii. Montážní technici tento komponent spravidla používajú pri montáži plynových potrubie, aby zabezpečili beznetečné a bezpečné pripojenie prostredníctvom technológie stlačeného pripojenia.
Danku svojej konštrukcii z nerezovanej ocele a tesniaceho kruhu HNBR je ohyb vhodný pre prostredia s kolísavými teplotami a stredným tlakom. Je zvlášť dôležitý v plynových sústavách, kde je odolnosť proti korózií a dlhodobá spoľahlivosť kritická. Ohyb podporuje metódu stlačeného pripojenia, čím eliminuje potrebu svarovania alebo rozvití v mnohých aplikáciách.
Technické parametre
| Materiál | Nerezová oceľ Wst. Nr. 1.4404 (AISI 316L), tesniaci kruh HNBR žltý |
|---|---|
| Pracovná teplota | -20 °C |
| Nominálny tlak | PN 5 |
| Kód | IVNGAS20.54 |
| Značka | IVAR |
Nominálny tlak PN 5 znamená, že ohyb je vhodný pre sústavy pracujúce do 5 baru. Minimálna pracovná teplota -20 °C znamená, že môže byť použitý aj v chladných prostrediah, ale horná hranica nie je špecifikovaná a musí byť overená v technickej špecifikácii. Tieto parametre pomáhajú pri správnom určení veľkosti a vhodnosti pre konkrétne plynové distribučné aplikácie.
Montáž a pripojenie
Montáž ohyba Arch 90° PRESS GAS - 54 mm zahŕňa zaradenie ohybu do potrubia a použitie stlačovacieho nástroja na stlačenie ohybu na potrubie. Veľkosť pripojenia je 54 mm a ohyb je navrhnutý pre stlačovacie metódy pripojenia. Pred stlačením sa musí koniec potrubia vyčistiť a uvoľniť od ostrých hrán. Skontrolujte, či je ohyb správne umiestnený a či je nástroj správne zaradený, aby sa predišlo nepresnosti alebo poškodeniu. Bežné chyby montáže zahŕňajú nesprávne zaradenie nástroja, nedostatočný alebo nadmerný stlačovací tlak a nedostatok overenia integrity pripojenia po montáži.
Kompatibilita a príslušenstvo
Tento 90° stlačený ohyb je kompatibilný s ostatnými IVAR PRESS GAS ohybmi rovnakej nominálnej veľkosti a materiálu. Je navrhnutý na použitie s nerezovým potrubím rovnakej priemera a triedy materiálu. Pre väčšie veľkosti ako 76,1 mm, 88,9 mm a 108 mm sú k dispozícii špeciálne objednávkové varianty. Podľa potreby systému môžu byť potrebné ďalšie komponenty ako priame stlačené ohyby, T-kĺby a konce. Uistite sa, že všetky komponenty sú z rovnakého výrobcu a série, aby sa udržala integrita systému.
Technické pozadie pre projektantov
Ohyb Arch 90° PRESS GAS - 54 mm je vyrobený z nerezovanej ocele 1.4404 (AISI 316L), ktorá poskytuje vysokú odolnosť proti korózií a mechanickú pevnosť. Tesniaci kruh HNBR zabezpečuje tesné, plynovo tesné pripojenie za prevádzkových podmienok. Metóda stlačeného pripojenia eliminuje potrebu dodatočných tesniacich materiálov a skracuje dobu inštalácie. Keď sa integruje do plynového systému, ohyb prispieva k celkovej hydraulickéj a mechanickej stabilite potrubia. Dlhá životnosť ohybu závisí od kvality inštalácie, integrity tesnenia a prevádzkových podmienok systému.
Servis a prevádzka
Po inštalácii ohyb vyžaduje minimálny servis. Pravidelné vizuálne kontroly by mali byť vykonané, aby sa skontrolovali príznaky opotrebenia, korózie alebo netečiek. Neexistujú špecifikované intervale servisu pre tento komponent. Akákoľvek podozrivá poškodenie alebo netečka by mala byť okamžite vyšetrená a opravená kvalifikovaným personálom. Integrita stlačeného pripojenia by mala byť overená počas bežných servisných kontrol, najmä v oblastiach podliehajúcich vibráciám alebo termálnej expanzii.
Castoré otázky
Môže byť ohyb Arch 90° PRESS GAS - 54 mm použitý pre prírodný plyn?
Áno, ohyb je certifikovaný pre použitie s prírodným plynom, bioplynom a tekutým propanom v stlačených systémoch.
Je tesniaci kruh HNBR kompatibilný so všetkými typmi plynov?
Tesniaci kruh HNBR je vhodný pre plyny uvedené v popise produktu a odporúča sa na použitie v stlačených plynových systémoch.
Môže byť tento ohyb použitý v nízko-teplotných prostrediah?
Áno, minimálna pracovná teplota je -20 °C, čo znamená, že je vhodný pre použitie v chladných prostrediah.
Aké nástroje sú potrebné pre inštaláciu?
Na stlačenie ohybu na potrubie je potrebný špecializovaný stlačovací nástroj. Uistite sa, že nástroj je kompatibilný s veľkosťou a typom ohybu.
Dodatočné parametre
| Kategória: | IVAR.IVN20 GAS - oblúky 90° FF PRESS GAS |
|---|---|
| Hmotnosť: | 0.9 kg |
| Dostupnosť: | Skladom alebo u dodávateľa |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:20 |
