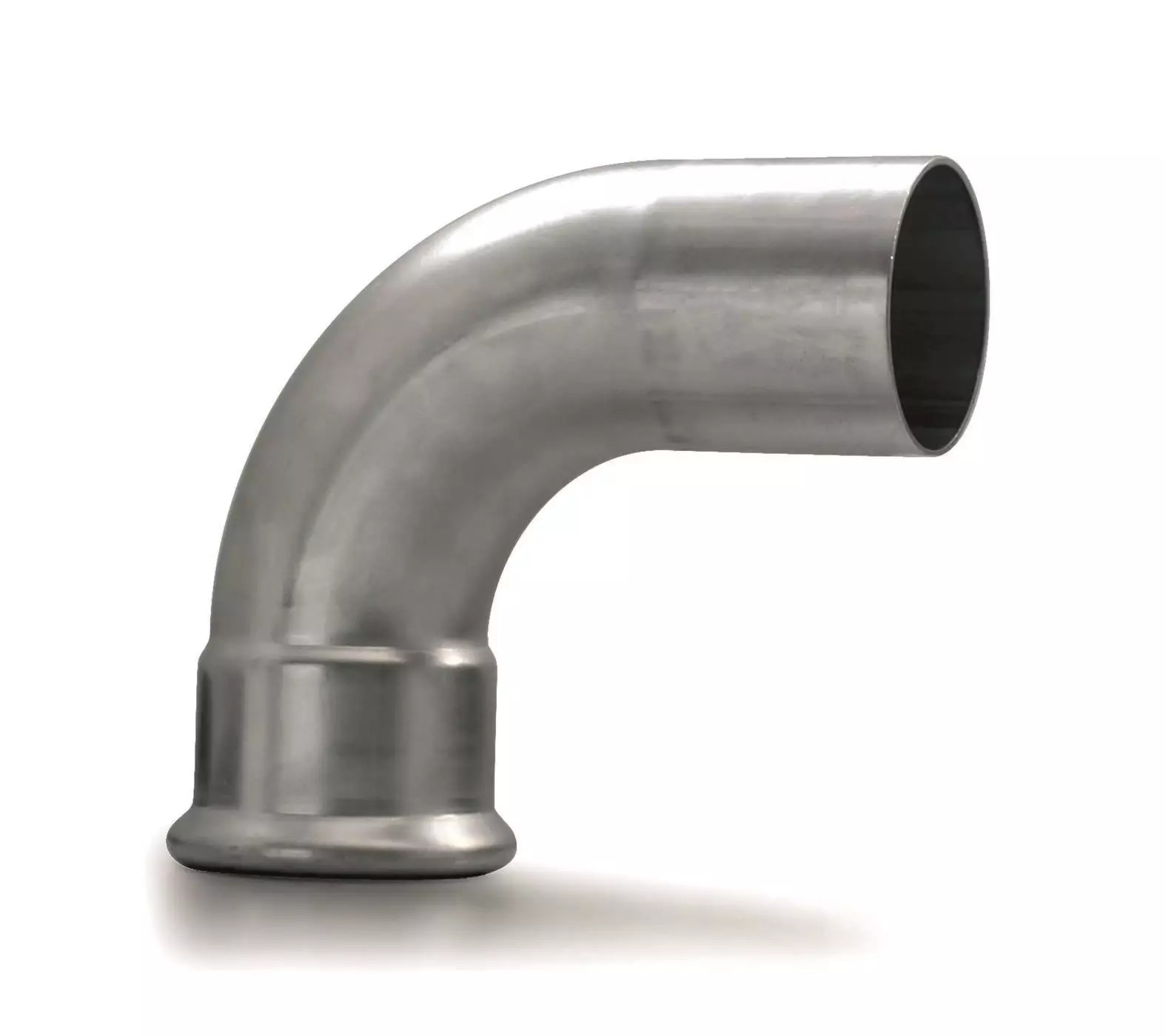

Oblúk 90° - s jedným zásuvným koncom - N - 28mm
Kód: IVN21.28Súvisiaci tovar
Podrobný popis
Tento 90° ohyb sa často používa v vykurovacích systémoch, sanitárnych inštaláciách, požiarnych rozsýpok a priemyselných aplikáciách. Pripája sa k potrubiu zásuvnou metódou a je vhodný pre nové inštalácie aj pre modernizácie systémov. Ohyb zabezpečuje spoľahlivé tesnenie a dlhodobé fungovanie v prostrediach vyžadujúcich odolnosť proti korózií a vysokým teplotám.
Inštalatéri pracujúci v obytných, obchodných a priemyselných prostrediach nájdu tento priechod nevyhnutný pre vytváranie smerových zmen v potrubných systémoch. Jeho kompaktný dizajn a presná výroba z neho robia ideálny pre úzke priestory a zložité rozvody, kde presná poloha je kritická. Ohyb je zvlášť vhodný na použitie v uzavretých systémoch, kde je potrebné akkomodovať tepelné rozťahovanie a stlačenie bez poškodenia spojov.
Technické parametre
| Materiál | Nerezový oceľ Wst. č. 1.4404 (AISI 316L), EPDM tesniaci kruh |
|---|---|
| Provozná teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN21.28 |
| Značka | IVAR |
Inštalácia a pripojenie
IVAR IVN21.28 sa inštaluje zásuvnou metódou. Zásuvný koniec prijíma príslušné zásuvné potrubie, čím zabezpečuje bezpečné a netekúce pripojenie. Inštalatér by mal zabezpečiť, že potrubie je správne rozmerné a pripravené pred vložením. Na priechode je označenie alebo indikátor, ktorý ukazuje, keď je potrubie vložené do správnej hĺbky 54 mm. Bežné chyby pri inštalácii zahŕňajú nedostatočnú hĺbku vloženia a nedostatok overenia polohy pred zatlačením. Inštalatéri by mali tiež zabezpečiť, že povrch je bez nečistôt a že tesniaci kruh nie je poškodený pred montážou.Kompatibilita a príslušenstvo
Tento ohyb je kompatibilný so štandardnými zásuvnými nerezovými potrubnými systémami. Pre úplnú integráciu systému by sa mal použiť spolu s zásuvnými nástrojmi, príslušnými časťami potrubia a ďalšími priechodmi zo tej istej série. Nevyžaduje sa žiadne ďalšie príslušenstvo, pokiaľ to systémový návrh nespecifikuje. Súvisiace produkty, ako sú priame spojky a redukcie, môžu byť použité na vytvorenie zložitejších potrubných konfigurácií.Technický pozadie pre projektantov
IVAR IVN21.28 je vyrobený z nerezového ocele 1.4404 (AISI 316L), ktorý je známy svojou vysokou odolnosťou proti korózií a odolnosťou v agresívnych prostrediach. EPDM tesniaci kruh poskytuje flexibilné tesnenie, ktoré kompenzuje miernu nesúhlas a tepelné pohyby. Ohyb je navrhnutý na použitie v uzavretých systémoch a je vhodný pre suché aj vlhke aplikácie. Výber materiálu a tesniacej technológie zabezpečuje dlhú životnosť, ak je inštalovaný podľa špecifikácií výrobcu a pravidelne udržiavaný.Služba a prevádzka
Pre bežnú prevádzku nie je potrebné žiadne špecifické údržba. Odporúča sa však pravidelne skúmať spoj pre príznaky úniku alebo opotrebenia, najmä v prostrediach s vysokými teplotami alebo vibráciami. Ak sa zistia akékoľvek problémy, priechod by mal byť odstránený a skontrolovaný na poškodenie alebo degradáciu tesniaceho kruhu. Náhrady by mali byť vykonané originálnymi dielcami výrobcu, aby sa udržala integrita systému.Často kladené otázky
Môže byť IVAR IVN21.28 použitý v solárnych vykurovacích systémoch?
Áno, tento priechod je vhodný pre solárne vykurovacie systémy kvôli svojej odolnosti proti cyklom teplôt a kompatibilita s aplikáciami s teplou vodou.
Je EPDM tesniaci kruh kompatibilný s agresívnymi chemikáliami?
EPDM je všeobecne vhodný pre väčšinu vodných a mierne chemických aplikácií. Pre agresívnejšie média sa odporúča kontaktovať technický list výrobcu pre potvrdenie.
Môže byť tento ohyb použitý v nízko-teplotných prostrediach?
Áno, provozný rozsah teplôt zahŕňa -20 °C, čo z neho robí vhodný pre chladné prostredia, ako sú chladiace systémy alebo systémy na topenie snehu.
Aký je maximálny tlak, ktorý tento ohyb vydrží?
Ohyb je hodnotený jmenovitým tlakom PN 16, čo znamená, že je vhodný pre systémy pracujúce pri až 16 bar pod normálnymi podmienkami.
Dodatočné parametre
| Kategória: | IVAR.IVN21 - oblúky 90° MF PRESS |
|---|---|
| Záruka: | 2 roky |
| Druh výrobku: | spojka / nátrubok |
| Priemer rúrky: | 28 mm |
| Materiál: | nerez |
| Materiál: | nerezová oceľ triedy Wst. Nr. 1.4404 (AISI 316L), O-krúžok EPDM |
| Menovitý tlak: | PN 16 |
| Prevádzková teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:54 |
