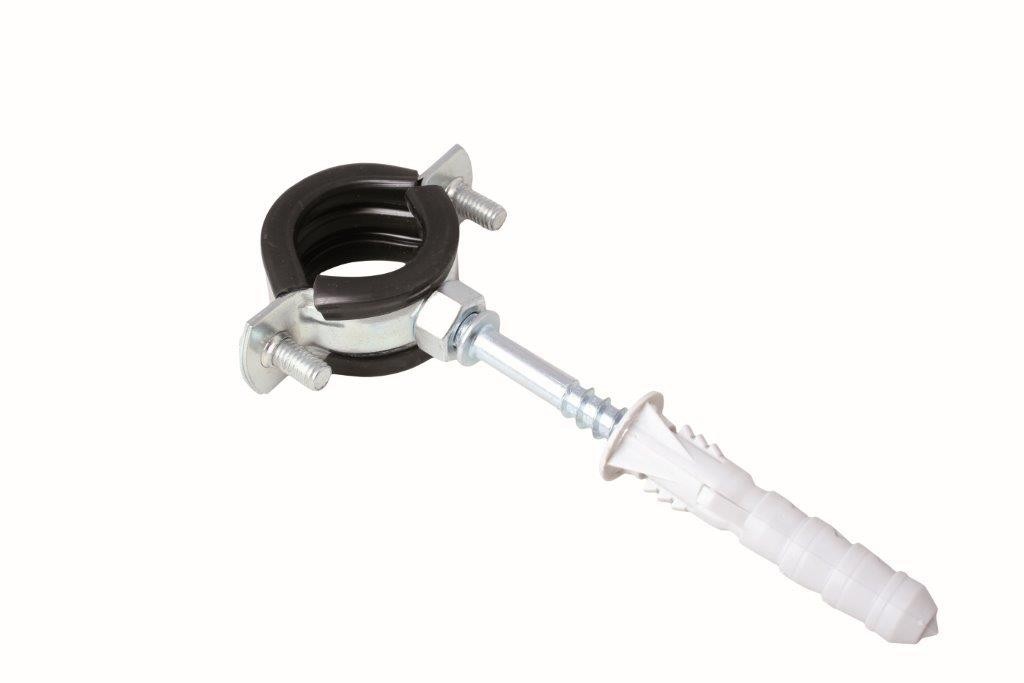

Oceľová svorka s jedným otvorom a gumou 6/4"

Podrobný popis

Tento jednoduchodierový oceľový striedavec s gumou sa často používa v obytných aj komerčných budovách na upevnenie potrubia vo vykurovacích, vodoinštalačných a sanitárnych systémoch. Inštalatéri a technici ho používajú na montáž potrubia v stenách, stropoch alebo pod podlahami, čím zabezpečujú stabilitu a zaradenie. Striedavec je vhodný ako pre nové inštalácie, tak pre modernizáciu, poskytujúc spoľahlivú podporu pre stredné až veľké priemery potrubia. Často sa používa v systémoch, kde je potrebné tlmenie vibrácií a pevné upevnenie, napríklad v systémoch vykurovania podlahou alebo rozvode teplej vody.

Model URG40 je špecificky navrhnutý pre 6/4 palcové potrubné systémy, kde vonkajší priemer potrubia sa pohybuje medzi 48 a 53 mm. Často sa používa v kombinácii so štandardnými systémami na upevnenie potrubia a montážnymi závesmi, čím sa zaručuje kompatibilita s existujúcou infraštruktúrou. Striedavec je zvlášť vhodný na aplikácie, kde je potrubie vystavené tepelnému rozťaženiu alebo mechanickému stresu, keďže gumové vložky pomáhajú absorbovať pohyb a znížiť hluk.

Technické parametre

Montáž a pripojenie

Montáž striedavca URG40 zahŕňa umiestnenie striedavca okolo potrubia a jeho pripevnenie vhodnou metódou, napríklad skrutkami alebo závesmi, v závislosti od povrchu, na ktorý sa montuje. Striedavec je navrhnutý tak, aby bol použiteľný so štandardným montážnym vybavením, a dĺžka ramena umožňuje flexibilitu pri umiestnení. Je dôležité zabezpečiť, aby gumová vložka bola v plnom kontakte s potrubím, aby sa zabránilo pohybu a vibráciám. Bežnou chybou pri montáži je nedostatočný priestor pre tepelné rozťaženie, čo môže v čase spôsobiť stres na potrubie alebo striedavci. Inštalatéri by mali tiež overiť, či vonkajší priemer potrubia spĺňa špecifikovaný rozsah 48–53 mm pred pripevnením striedavca.

Kompatibilita a príslušenstvo

Striedavec URG40 je kompatibilný so štandardnými systémami na upevnenie potrubia a montážnymi závesmi používanými vo vodoinštalačných a vykurovacích aplikáciách. Zvyčajne sa používa v kombinácii so závesmi alebo závesmi na steny alebo stropy na upevnenie potrubia. Prípadné príslušenstvo, ako sú skrutky, závesy alebo montážne dosky, môže byť potrebné v závislosti od povrchu inštalácie a požiadaviek na nosnosť. Keďže nie sú uvedené žiadne príbuzné produkty, odporúča sa skontrolovať technickú dokumentáciu výrobcu pre kompletný zoznam kompatibilných komponentov.

Technický pozadie pre projektantov

Striedavec URG40 funguje na princípe mechanického upevnenia, pričom jednoduchý dierový dizajn slúži na upevnenie potrubia. Konštrukcia z galvanizovanej ocele poskytuje odolnosť proti koróziu, zatiaľ čo gumová vložka zabezpečuje pevné a tlmené upevnenie. Striedavec je navrhnutý tak, aby sa integroval do širokého rozsahu systémov na podporu potrubia, čím sa zabezpečuje rovnomerné rozdelenie zaťaženia a minimalizácia bodov stresu. Životnosť striedavca je ovplyvnená kvalitou inštalácie, environmentálnymi podmienkami a typom materiálu potrubia. Správne určenie veľkosti a zaradenie sú kľúčové pre zabezpečenie dlhodobého výkonu a predchádzanie predčasnému opotrebeniu.

Servis a prevádzka

Pravidelná kontrola striedavca URG40 sa odporúča na zabezpečenie pokračujúceho výkonu. Inštalatéri by mali skontrolovať príznaky opotrebenia gumovej vložky, koróziu oceľových komponentov a akýkoľvek pohyb alebo nesprávne zaradenie potrubia. V krátkom popise nie sú uvedené konkrétne intervaly servisu, ale odporúča sa kontrolovať striedavec počas bežnej údržby systému. Ak sa zistia poškodenia alebo oslabenie, striedavec by mal byť vymenený alebo opätovne pripevnený. Dvúročná záruka pokrýva chyby materiálu a výroby, ale nezahŕňa poškodenia spôsobené nesprávnou inštaláciou alebo environmentálnymi faktormi.

Často kladené otázky

Môže sa striedavec URG40 použiť s medeným potrubím?
Áno, striedavec URG40 je vhodný na použitie s medeným potrubím, ak je vonkajší priemer v špecifikovanom rozsahu 48–53 mm. Gumená vložka zabráni priamej kovovej kontaktu a zníži riziko poškodenia.

Je striedavec URG40 vhodný pre vertikálne potrubné trate?
Áno, striedavec URG40 možno použiť pre vertikálne potrubné trate. Je navrhnutý tak, aby poskytoval pevnú podporu a zabránil klesaniu alebo nesprávnemu zaradeniu. Podľa dĺžky potrubia a zaťaženia môžu byť potrebné dodatočné striedavce.

Môže sa striedavec URG40 použiť v prostredí s vysokou teplotou?
Áno, striedavec URG40 je vhodný na použitie v prostredí s vysokou teplotou typické pre vykurovacie a rozvody teplej vody. Galvanizovaná oceľ a gumené komponenty sú navrhnuté tak, aby odolali termálnym podmienkam takýchto aplikácií.

Aká je maximálna nosnosť striedavca URG40?
Maximálna nosnosť nie je uvedená v krátkom popise. Odporúča sa odkázať sa na technický list výrobcu pre podrobné informácie o nosnosti a pokyny pre inštaláciu.
