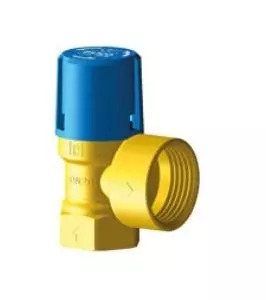

Poistný ventil pre teplú vodu - 3/4"Fx1"F; Kv 0,580; 10bar; KB20 DUCO

Podrobný popis

Systémy teplej vody v obytných a komerčných budovách vyžadujú spoľahlivú ochranu pred preťažením, aby sa zabránilo poškodeniu systému. Bezpečnostný ventil IVAR KB20 DUCO sa často inštaluje do vykurovacích a teplovodných okruhov, aby uvoľnil nadmerný tlak, keď systém prekročí svoje limity. Je vhodný na použitie v systémoch teplej vody, vykurovacích inštaláciách a priemyselných aplikáciách, kde môže nastať tepelná expanzia alebo preťaženie čerpadlom. Ventil je navrhnutý pre integráciu do uzavretých systémov a je obvykle namontovaný v blízkosti zdroja tepla alebo v hlavnej obiehajúcej trati.

Korektná inštalácia a správne rozmery sú zásadné pre zabezpečenie toho, že ventil funguje v požadovanom rozsahu tlakov a udržiava integritu systému. Nastaviteľný otvárací tlak umožňuje presnú adaptáciu na pracovné podmienky systému, čím je ventil vhodný pre rôzne konfigurácie. Ventil je určený na použitie s čistou vodou a by mal byť namontovaný v mieste, ktoré umožňuje jednoduchý prístup pri údržbe alebo nastavení.

Technické parametre

Materiál	Mosadz CW617N
Pracovná teplota	0 °C
Jmenovitý tlak	PN 16
Kód	692025.100
Značka	IVAR

Jmenovitý tlak PN 16 znamená, že ventil je vhodný pre systémy pracujúce do 16 bar. Nastaviteľný rozsah otváracieho tlaku od 6 do 10 bar umožňuje jemné prispôsobenie maximálne prípustnému tlaku systému. Pracovný rozsah teplôt od 0°C do 95°C zabezpečuje kompatibilitu s oboma, studenými aj teplými vodovodnými systémami. Tieto parametre sú kľúčové pre výber správneho rozmery ventilu a nastavenia tlaku, aby sa zabezpečila bezpečná a efektívna prevádzka.

Inštalácia a pripojenie

Ventil je vybavený 3/4 palca ženským a 1 palca ženským závitovými pripojeniami, čo umožňuje bezpečnú inštaláciu do štandardných potrubných systémov. Pred inštaláciou by systém mal byť vyrovnateľný a otvárací tlak ventilu nastavený podľa požiadaviek systému. Je dôležité zabezpečiť, aby smer toku zodpovedal návrhu ventilu a aby miesto inštalácie umožnilo neobmedzený tok. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu, nedostatok nastavenia tlaku alebo inštaláciu ventilu v mieste s obmedzeným prístupom pre údržbu.

Kompatibilita a príslušenstvo

Tento bezpečnostný ventil je kompatibilný so štandardnými medenými alebo oceľovými potrubnými systémami a môže byť použitý spolu s expanznými nádoby, redukčnými ventilmi a teplotnými snímačmi. Pri objednávke musí byť určený požadovaný otvárací tlak, keďže ventil je dodávaný s rozsahom nastavenia od 6 do 10 bar v krokoch 1 bar. Žiadne ďalšie príslušenstvo nie je súčasťou štandardného balíčku.

Technický pozadie pre projektantov

Ventil funguje tak, že sa otvorí, keď systémový tlak prekročí nastavený limit, čím sa uvoľní nadbytočná voda. Mosadzné telo CW617N poskytuje dobrú odolnosť proti korózii a mechanickú pevnosť, čím je vhodný na dlhodobé použitie v systémoch teplej vody. Návrh zabezpečuje minimálny pokles tlaku počas bežnej prevádzky a spoľahlivé tesnenie pri uzavretí. Výkon ventilu je ovplyvnený hydraulickými podmienkami systému, vrátane tokovej rýchlosti a teplotných kolísaní. Správna integrácia do systému vyžaduje zváženie celkového rovnováhy tlakov a tepelných expanzných vlastností.

Údržba a prevádzka

Odporúča sa pravidelná kontrola, aby sa zabezpečilo, že ventil zostáva funkčný a bez blokád. Otvárací tlak by mal byť overený počas bežnej údržby, aby sa potvrdilo, že zodpovedá požiadavkám systému. Žiadne konkrétne intervaly údržby nie sú uvedené v technických údajoch, ale vizuálne kontroly pre známky opotrebenia alebo úniku by mali byť súčasťou bežnej údržby systému.

Často kladené otázky

Môže byť ventil použitý v uzavretom systéme teplej vody?
Áno, ventil je vhodný pre uzavreté systémy teplej vody, ak sa pracovný tlak a teplota pohybujú v špecifikovanom rozsahu od 6 do 10 bar a od 0°C do 95°C.

Je ventil vhodný pre použitie s glykolovými tepelnými prenosovými kvapalinami?
Nie, ventil je navrhnutý pre použitie s čistou vodou. Glykolové kvapaliny môžu ovplyvniť tesniace vlastnosti a nie sú odporúčané.

Môže byť ventil upravený po inštalácii?
Áno, otvárací tlak môže byť nastavený v krokoch 1 bar od 6 do 10 bar. Akékoľvek úpravy by však mali vykonať kvalifikovaný technik, aby sa zabezpečili správne nastavenia.

Aká je maximálna teplota, ktorú ventil vydrží?
Ventil je schválený pre spojitú prevádzku do 95°C, čím je vhodný pre štandardné systémy teplej vody.
