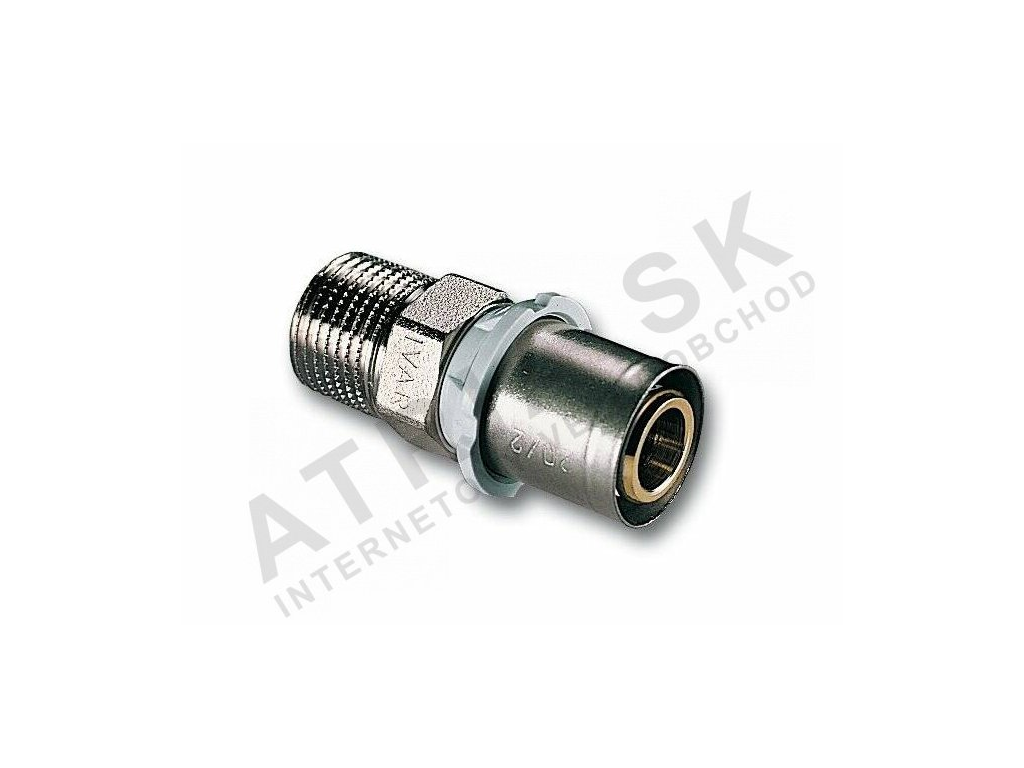

Prechodka press - vonkajší závit, 5/4" M x 40 IVAR.PT 5608

Podrobný popis

Tlačové matky s vonkajším závitom sa často používajú v obytných a komerčných vykurovacej a vodoinštalačnej technike. Poskytujú bezpečné a netekúce spojenie medzi potrubím ALPEX a závitovými súčiastkami, ako sú ventily, meradlá alebo armatúry. Inštalatéri pracujúci na vykurovacích systémoch, obiehoch teplej vody alebo v systémoch podlahového vytápľania nájdu tento typ súčiastky nevyhnutný pre zabezpečenie dlhodobej integrity systému. Súčiastka sa zvyčajne používa v mokrých systémoch, kde médiom je teplá voda a pracovné podmienky vyžadujú spoľahlivé tesnenie a mechanickú pevnosť.

Správne vybraté a nainštalované tlačové matky sú kritické pre výkon systému. Súčiastka musí zodpovedať veľkosti potrubia a typu závitu a pracovné podmienky musia byť v rámci špecifikovaných limitov. Tento model je vhodný pre systémy s nominálnym tlakom PN 10 a maximálnou pracovnou teplotou +120 °C. Zvyčajne sa používa v systémoch, kde potrubie ALPEX je pripojené k súčiastkam so vnútorným závitom, ako sú radiátory alebo stenové armatúry.

Technické parametre

Materiál	Niklovo pozinkovaná mosadz CW617N
Pracovná teplota	+120 °C
Nominálny tlak	PN 10
Hmotnosť	0,385 kg
Kód	510032
Značka	IVAR

Limit pracovnej teploty +120 °C a nominálny tlak PN 10 definujú podmienky, za ktorých môže byť súčiastka použitá. Tieto parametre sú nevyhnutné pre projektantov, aby mohli zabezpečiť, že súčiastka je vhodná pre dané použitie. Teliesko z niklovo pozinkovanej mosadze poskytuje odolnosť proti korózií a mechanickú pevnosť, zatiaľ čo EPDM tesnenie zabezpečuje tesné spojenie pri termickej expanzii a kontrakcii.

Inštalácia a pripojenie

Na inštaláciu tlačovej matky sa potrubie ALPEX najskôr narezá na správnu dĺžku a odstráni sa hrboľ. Potrubie sa potom vloží do súčiastky až po zastaviaci koliesko. Na vloženú súčiastku sa použije tlačový nástroj kompatibilný s čeľaďou typu B-F-TH, aby sa na súčiastku aplikovala potrebná sila, čím sa zabezpečí bezpečné a netekúce spojenie. Vonkajší závit (5/4" M) sa potom pripojí k súčiastke so vnútorným závitom pomocou bežného kľúča. Je dôležité zabezpečiť, že tlačový nástroj je správne zaradený a že súčiastka nie je počas tlačenia poškodená. Bežné chyby zahŕňajú použitie nesprávnej čeľasti alebo nedostatočného tlaku, čo môže viesť k únikom alebo skorému poškodeniu.

Kompatibilita a príslušenstvo

Táto tlačová matka je špecificky navrhnutá na použitie s potrubím ALPEX a vyžaduje kompatibilný tlačový nástroj s čeľaďou B-F-TH. Nie je vymieňateľná s inými tlačovými systémami ani so svarovými alebo závitovými súčiastkami. Na inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, keďže súčiastka obsahuje všetko potrebné tesnenie a súčiastku. Inštalatéri by mali zabezpečiť, že potrubie a závitové súčiastky sú kompatibilné s pracovnými podmienkami systému a že tlačový nástroj je v dobrom technickom stave.

Technický pozadie pre projektantov

Tlačová matka funguje tak, že stlačí nehrdzavejúce oceľové súčiastky okolo potrubia ALPEX, čím vznikne mechanické a hydraulické tesnenie. Teliesko z niklovo pozinkovanej mosadze poskytuje odolnosť a odolnosť proti korózií, zatiaľ čo materiál EPDM tesnenia zabezpečuje flexibilitu a tesné spojenie pri termickej cyklovanej. Súčiastka je navrhnutá tak, aby sa integrovala do systémov pracujúcich pri až +120 °C a PN 10, čím je vhodná pre aplikácie s teplou vodou a vykurovacie systémy. Životnosť súčiastky je ovplyvnená kvalitou tlačenia, stavom potrubia a pracovnými parametrami systému.

Služba a prevádzka

Po inštalácii tlačová matka nepotrebuje pravidelné údržby. Je však dôležité občas skontrolovať spojenie na príznaky úniku alebo poškodenia. Ak sa zistí únik, súčiastka by mala byť nahradená, keďže opätovné tlačenie nie je odporúčané. Systém by mal byť vytlakovaný pred akoukoľvek inšpekciou alebo opravou. Pre túto súčiastku nie sú potrebné žiadne špecifické intervaly údržby, keďže je navrhnutá pre dlhodobé použitie za normálnych pracovných podmienok.

Často kladené otázky

Môže byť tlačová matka použitá s inými typmi potrubie okrem ALPEX?
Nie, tento model je špecificky navrhnutý pre potrubie ALPEX a nie je kompatibilný s inými tlačovými systémami alebo materiálmi potrubia.

Je možné opätovne tlačiť súčiastku, ak je súčiastka poškodená?
Nie, súčiastka nie je navrhnutá pre opätovné tlačenie. Poškodená súčiastka by mala byť nahradená novou, aby sa zabezpečilo bezpečné spojenie.

Aký typ tlačového nástroja je potrebný pre inštaláciu?
Pre tento model je potrebný tlačový nástroj s čeľaďou B-F-TH. Použitie nekompatibilného nástroja môže poškodiť súčiastku alebo viesť k nekvalitnému spojeniu.

Môže byť súčiastka použitá v systémoch s vyššími pracovnými teplotami?
Nie, maximálna pracovná teplota je špecifikovaná ako +120 °C. Prekročenie tohto limitu môže ohroziť integritu tesniaceho materiálu a súčiastky samotnej.
