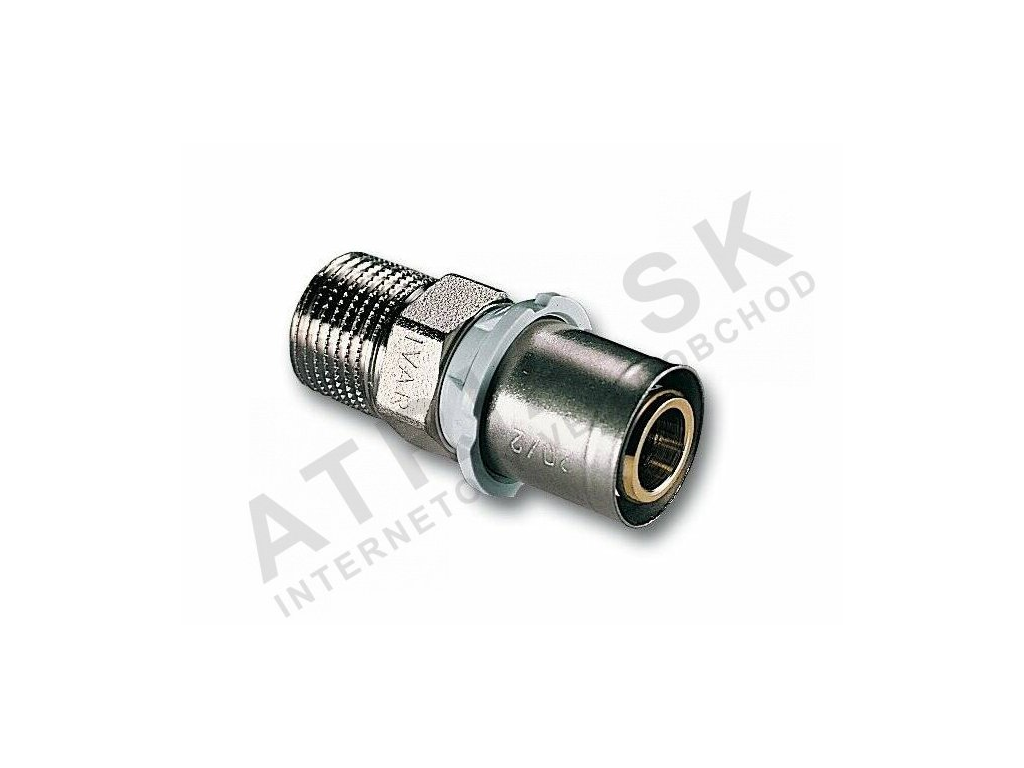

Prechodka press - vonkajší závit, 6/4" M x 50 IVAR.PT 5608

Podrobný popis

Stlačovacie tesničky s vonkajším závitom sa často používajú v obytných a komerčných vykurovacích a inštalatérskych systémoch na pripojenie flexibilného potrubia ALPEX k pevným závitovým komponentom. Tieto priestavby sú inštalované v centrálnych vykurovacích systémoch, vodovodných a studenkovodných rozvodoch a v priemyselných aplikáciách, kde sú nevyhnutné spoľahlivé a netekúce spojenia. Priestavba zabezpečuje bezpečné a odolné spojenie medzi flexibilným potrubím a závitovou súčiastkou systému, ako je ventil, meradlo alebo rozdeľovač. Inštalatéri a technici pracujúci v týchto prostrediach musia zabezpečiť správne rozmery a kompatibilitu s potrubím a súčiastkami systému, aby sa predišlo únikom a strate tlaku.

Properná inštalácia vyžaduje pozornosť k rozmerom potrubia, typu závitov a tesniacim vlastnostiam. Priestavba sa typicky používa v systémoch pracujúcich pri stredných teplotách a tlakoch, kde je potrebné odolné a korózioodolné spojenie. Je zvlášť vhodná v aplikáciách, kde nie je potrebná častá demontáž, keďže stlačovacie spojenie je navrhnuté pre trvalú inštaláciu.

Technické parametre

Materiál	Niklovo pozinkovaná mosadz CW617N
Pracovná teplota	+120 °C
Nominálny tlak	PN 10
Hmotnosť	0,521 kg
Kód	510027
Značka	IVAR

Pracovná teplota +120 °C a nominálny tlak PN 10 definujú podmienky, za ktorých môže byť priestavba bezpečne použitá. Tieto parametre sú nevyhnutné pre výber správnej súčiastky pre danú aplikáciu. Vlastnosti materiálu, niklovo pozinkovanej mosadze a EPDM tesnenia zabezpečujú kompatibilitu s vodou a vykurovacími médiom. Priestavba musí byť správne rozmerná, aby zodpovedala potrubiu ALPEX a vnútornému závitovi pripojenej súčiastky.Inštalácia a pripojenie Priestavba sa inštaluje tak, že sa najprv potrubie ALPEX narezá na požadovanú dĺžku a zabezpečí sa, že koniec je čistý a bez hrboľov. Potrubie sa potom vloží do priestavby až po značku zastavenia. Stlačovací nástroj kompatibilný s typom priestavby (B-F-TH) sa používa na stlačenie súčiastky okolo potrubia, čím sa vytvorí bezpečné a netekúce spojenie. Vonkajší závit (6/4" M x 50) sa potom pripojí k vnútornému závitovi súčiastky systému pomocou bežného kľúča. Je dôležité zabezpečiť, že závit je plne zapojený a utiahnutý podľa špecifikácií výrobcu. Bežné chyby inštalácie zahŕňajú použitie nesprávneho stlačovacieho nástroja, nedbanlivé vyčistenie konca potrubia alebo nedbanlivé zapojenie závitov, čo môže viesť k únikom alebo poruche spojenia.Kompatibilita a príslušenstvo Táto stlačovací tesnička je špecificky navrhnutá na použitie s potrubím ALPEX a musí byť použitá so stlačovacím nástrojom typu B-F-TH. Na inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo. Priestavba nie je kompatibilná s inými typmi flexibilného potrubia alebo stlačovacími nástrojmi mimo špecifikovaného typu. Inštalatéri by mali zabezpečiť, že pripojené súčiastky systému majú správny vnútorný závit a že systémový tlak a teplota nepresahujú špecifikované limity.Technický pozadie pre projektantov Priestavba funguje tak, že počas stlačovacieho procesu sa stlačí nehrdzavejúca oceľová súčiastka okolo potrubia ALPEX, čím sa vytvorí mechanické a hydraulické tesnenie. Teliesko z niklovo pozinkovanej mosadze poskytuje odolnosť proti korózii a odolnosť, zatiaľ čo EPDM tesnenie zabezpečuje kompatibilitu s vodou a vykurovacími médiom. Priestavba je navrhnutá na integráciu do systémov so závitovými pripojeniami, kde je potrebné spoľahlivé a trvalé spojenie. Životnosť a účinnosť priestavby závisia od kvality inštalácie, kompatibility s potrubím a súčiastkami systému a pracovných podmienok v rámci špecifikovaných limitov.Služba a prevádzka Po inštalácii stlačovací tesnička nepotrebuje pravidelné údržby. Je však dôležité pravidelne skontrolovať spojenie na príznaky úniku alebo korózie, najmä v oblastiach s vysokou vlhkosťou alebo agresívnou chemickou vodou. Ak sa zistí únik, priestavba musí byť vymenená, keďže stlačovacie spojenie nie je navrhnuté pre opätovné stlačenie. Neexistujú špecifikované intervaly údržby pre túto súčiastku, keďže je navrhnutá pre dlhodobé použitie za normálnych pracovných podmienok.Často kladené otázky

Môže byť táto stlačovací tesnička použitá s inými typmi flexibilného potrubia?
Nie, je špecificky navrhnutá pre potrubie ALPEX a nesmie byť použitá s inými typmi flexibilného potrubia.

Je kompatibilná so všetkými stlačovacími nástrojmi?
Nie, musí byť použitý stlačovací nástroj typu B-F-TH, aby sa zabezpečilo správne a bezpečné spojenie.

Môže byť priestavba použitá v systémoch s vyšším tlakom ako PN 10?
Nie, nominálny tlak PN 10 je maximálny povolený tlak pre túto priestavbu. Prekročenie tejto hodnoty môže spôsobiť poruchu.

Môže byť priestavba opätovne stlačená po inštalácii?
Nie, stlačovacie spojenie je navrhnuté pre jednorazovú inštaláciu. Opätovné stlačenie nie je odporúčané a môže ohrozit integritu spojenia.
