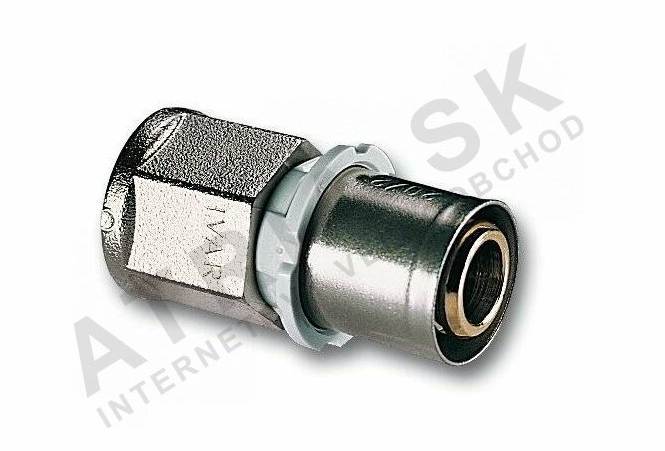

Prechodka press - závit vnútorný, 1/2" F x 20 IVAR.PT 5613

Podrobný popis

Táto stlačovací spojka sa často používa v obytných a komerčných vodoinštalačných systémoch, kde je potrebné prepojiť potrubie ALPEX s závitovými súčiastkami. Často sa vyskytuje v vykurovacích, vodovodných a kanalizačných systémoch, kde je bezpečná a netekúca spojka neoddeliteľnou súčasťou. Inštalatéri pracujúci na nových stavbách alebo modernizáciách nájdu túto spojku vhodnú na prepojenie s ventilmi, meradlami alebo inými závitovými zariadeniami. Kompaktný dizajn a odolné materiály z nej robia ideálny výber pre použitie v skrytých inštaláciách alebo v priestoroch s obmedzeným priestorom.

Spojka je navrhnutá na použitie s potrubím ALPEX a vyžaduje stlačovací nástroj kompatibilný s čeľami typu B-F-TH. Nie je určená na vysokotlakové alebo vysokoteplotné aplikácie mimo špecifikovaných parametrov. Konštrukcia z niklom pokrytej mosadze poskytuje odolnosť proti korózií a zabezpečuje dlhodobú trvanlivosť v typických vodoinštalačných prostrediach.

Technické parametre

Materiál	niklom pokrytá mosadz CW617N
Pracovná teplota	+120 °C
Nominálny tlak	PN 10
Hmotnosť	0,079 kg
Kód	510012
Značka	IVAR

Nominálny tlak PN 10 znamená, že spojka je vhodná pre systémy pracujúce pri maximálne 10 bar. Maximálna pracovná teplota +120°C z nej robí vhodný výber pre systémy teplé vody, ale nie pre parné alebo vysokoteplotné vykurovacie okruhy. Tieto parametre sú nevyhnutné pre správne určenie veľkosti a kompatibilitu so systémovými pracovnými podmienkami.

Inštalácia a prepojenie

Spojka sa inštaluje tak, že sa potrubie ALPEX najskôr narezá a očistí na správnu dĺžku. Potrubie sa potom vloží do spojky až po zastavovací značku. Stlačovací nástroj s čeľami typu B-F-TH sa použije na stlačenie spojky okolo potrubia, čím sa vytvorí bezpečné prepojenie. Vnútorný závit 1/2 palca je pripravený na prepojenie so závitovými súčiastkami, ako sú ventily alebo meradlá. Je dôležité zabezpečiť, že potrubie je úplne vložené a že stlačenie je rovnomerné, aby sa predišlo nesprávnemu zaradeniu. Bežné chyby pri inštalácii zahŕňajú použitie nesprávnych čeľí stlačovacieho nástroja alebo nedbanlivé vyčistenie potrubia pred vložením, čo môže spôsobiť úniky alebo nedostatočné tesnenie.

Kompatibilita a príslušenstvo

Táto stlačovací spojka je špecificky navrhnutá na použitie s potrubím ALPEX a vyžaduje stlačovací nástroj s čeľami typu B-F-TH. Na štandardnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo. Nie je kompatibilná s inými typmi potrubie alebo stlačovacími systémami. Príbuzné produkty zahŕňajú ďalšie stlačovacie spojky a nástroje od IVAR, ktoré by mali byť vybrané podľa konkrétnych požiadaviek systému.

Technický pozadie pre projektantov

Spojka funguje tak, že vytvára mechanické a hydraulické tesnenie medzi stlačovacou súčiastkou a potrubím ALPEX. Teliesko z niklom pokrytej mosadze poskytuje dobrú odolnosť proti korózií a opotrebeniu, zatiaľ čo súčiastka z nehrdzavejúcej ocele zabezpečuje trvanlivé prepojenie. Tesniace materiálo EPDM je kompatibilný s pitnou vodou a bežnými vodoinštalačnými médiom. Spojka je navrhnutá na integráciu do systémov so strednými požiadavkami na tlak a teplotu. Dlhodobá výkonnosť závisí od kvality stlačovacej operácie a stavu povrchu potrubia počas inštalácie.

Služba a prevádzka

Pri bežných pracovných podmienkach nie je pre túto spojku potrebná pravidelná údržba. Je však dôležité pravidelne skúmať prepojenie na príznaky úniku alebo opotrebenia, najmä v oblastiach s vysokou vibráciou alebo tepelným rozťahovaním. Ak sa zistí únik, spojka by mala byť nahrádaná namiesto opätovného stlačenia, keďže opätovné stlačenie môže poškodiť integritu spojenia.

Často kladené otázky

Môže byť IVAR 510012 použitý s medeným potrubím?
Nie, táto spojka je špecificky navrhnutá na použitie s potrubím ALPEX a nie je kompatibilná s medeným alebo inými typmi potrubie.

Je spojka vhodná pre parné systémy?
Nie, maximálna pracovná teplota +120°C z nej robí nevhodný výber pre parné alebo vysokoteplotné aplikácie.

Môžu byť čeľe stlačovacieho nástroja použité s inými spojkami IVAR?
Áno, čeľe typu B-F-TH sú kompatibilné s rôznymi stlačovacími spojkami IVAR, poskytuje rozmery súčiastky zodpovedajú špecifikáciám nástroja.

Aký materiál sa používa na tesnenie spojky?
Tesnenie je zabezpečené EPDM tesniacou guľou, ktorá je vhodná pre použitie s pitnou vodou a bežnými vodoinštalačnými tekutinami.
