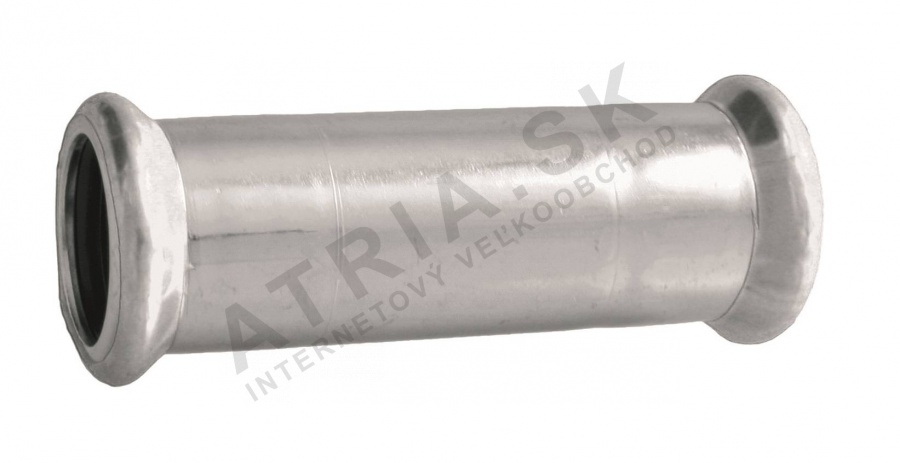

Predĺženie 15 x 15 IVAR.IVC11

Podrobný popis

Rozšírenia stlačeného spojenia sa často využívajú v centrálnych vykurovacích, požiarovo-ochranných, chladiacich a priemyselných systémoch pre prepravu tekutín. Inštalatéri pracujúci v obytných aj komerčných budovách často integrujú tieto spojenia do uzavretých systémov, kde bezneteková výkonnosť a rýchla montáž sú kľúčové. Model IVC11.15 je vhodný pre trvalé vodné systémy, suchý vzduch, inertné plyny a priemyselné médiá, pokiaľ pracovné podmienky zostávajú v rámci definovaných limitov.

Toto rozšírenie je zvlášť užitočné v aplikáciách, kde je potrebná flexibilita systému a jednoduchá údržba. Umožňuje predĺženie existujúcich potrubných častí bez potreby svarov alebo závitov, čím sa zníži čas inštalácie a minimalizuje riziko kontaminácie alebo nesprávneho zaradenia. Návrh zabezpečuje kompatibilitu so štandardnými stlačenými nástrojmi a udržiava konštrukčnú pevnosť za rôznych teplotných a hydraulických záťaží.

Technické parametre

Materiál	uhlíková oceľová pozinkovaná
Pracovná teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnosť proti vysokému tlaku až do	16 bar
Hmotnosť	0,051 kg
Kód	IVC11.15
Značka	IVAR

Rozsah pracovných teplôt a jmenovitý tlak sú kľúčové pre správne dimenzovanie systému. Minimálna teplota -20 °C zabezpečuje použiteľnosť v chladných prostrediah, zatiaľ čo jmenovitý tlak 16 bar podporuje prevádzku v vysokotlakových vykurovacích a priemyselných systémoch. Tieto parametre pomáhajú určiť vhodnosť pre konkrétne aplikácie, ako sú podlahové kúrenia, kotlové okruhy alebo chladiace potrubia.

Inštalácia a pripojenie

Na inštaláciu rozšírenia IVC11.15 sa uistite, že koncové časti potrubia a spojenia sú čisté a bez nečistôt. Zoradenie rozšírenia so stlačeným nástrojom potvrďte pomocou indikátora stlačenia. Aplikujte rovnomerný tlak, pokiaľ nástroj neoznámi dokončenie. Skontrolujte, či spojenie ostáva pevné po stlačení a či nedochádza k deformácii v blízkosti tesniacej oblasti. Bežné chyby inštalácie zahŕňajú nesprávne zaradenie počas stlačenia a použitie nesprávnych nástrojov. Vždy overte, či typ nástroja (Type M čeľuste) je vhodný pre materiál a geometriu spojenia.

Kompatibilita a príslušenstvo

Toto rozšírenie je kompatibilné so štandardnými stlačenými nástrojmi s čeľuštiami typu M. Na úplnú inštaláciu sa uistite, že všetky susedné spojenia a potrubia sú tiež stlačeného typu. Nie sú potrebné žiadne dodatočné povrchové povlaky alebo maziva, keďže materiál neobsahuje limitujúce látky. Nie sú potrebné žiadne špeciálne príslušenstvo okrem štandardných stlačených nástrojov a meracích prístrojov. Príbuzné produkty by sa mali vybrať podľa celkovej návrhovej náročnosti systému a typu médií.

Technický pozadie pre projektantov

Rozšírenie funguje prostredníctvom mechanického stlačovacieho systému, ktorý vytvára tesné spojenie medzi potrubím a spojením. Konštrukcia z uhlíkového oceľového pozinkovaného materiálu poskytuje odolnosť proti korózií v systémoch s nepitnou vodou a priemyselných prostredíach. EPDM kruhový tesniací kmeň zabezpečuje flexibilné, ale bezpečné tesnenie v celom rozsahu pracovných teplôt. Účinnosť systému závisí od správnej inštalácie a zaradenia, aby sa predišlo koncentrácii napätia v spojení. Dlhodobá výkonnosť je ovplyvnená teplotnými cyklami a expozíciou agresívnym médiám mimo certifikovaného rozsahu.

Služba a prevádzka

Odporúča sa pravidelná kontrola, aby sa zabezpečila integrity stlačených spojení. Skontrolujte príznaky deformácie, netesnosti alebo zmeny farby v oblasti stlačenia. Žiadne plánované údržby s výnimkou vizuálnych kontrol nie sú potrebné. Ak sa zistia akékoľvek odchýlky, dotknuté spojenie by sa mali okamžite nahradiť. Uistite sa, že systém je vybavený pred inšpekciou alebo výmenou komponentov. Toto spojenie nepotrebuje pravidelné údržby kvôli svojmu neopotreblivému dizajnu.

Často kladené otázky

Môže byť IVC11.15 použitý v solárnych vykurovacích systémoch?
Áno, ak systém pracuje v rámci špecifikovaných teplotných a tlakových limitov a nezahŕňa pitnú vodu.

Je kompatibilný s medenými potrubiami?
Nie, toto rozšírenie je navrhnuté na použitie len s oceľovými potrubiami stlačeného typu. Meď vyžaduje iný typ stlačeného spojenia.

Môže byť rozšírenie použité v chladiacich systémoch?
Áno, je vhodné pre studenú vodu a chladiace potrubia v rámci uvedených teplotných a tlakových rozsahov.

Požaduje spojenie akúkoľvek povrchovú prípravu pred inštaláciou?
Nie, povrch je pripravený na stlačenie pri dodaní. Však koncové časti potrubia musia byť čisté a bez hrboľov alebo nečistôt.
