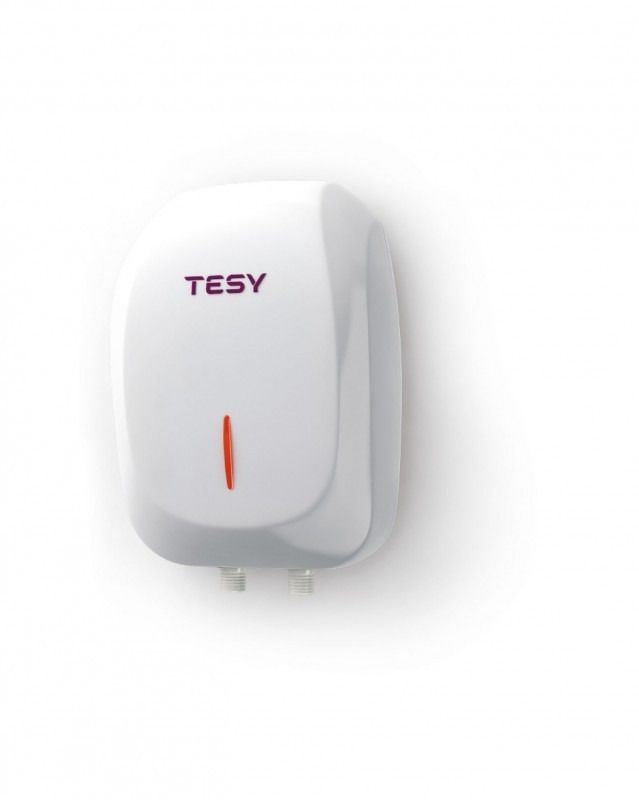

Prietokový ohrievač vody TESY IWH 80 X02 IL

Podrobný popis

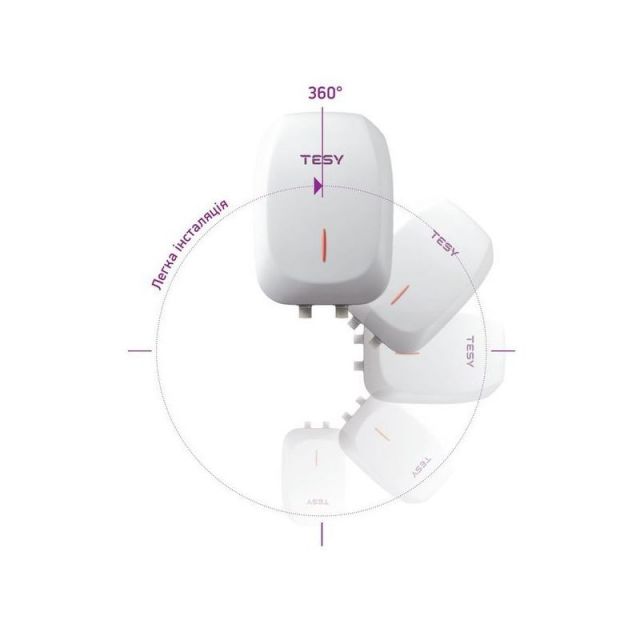

Tento tlakový elektrický okamžitý ohrev vody sa často inštaluje v kuchyniach, kúpeľoch a v miestnostiach pre domáce potreby, kde je potrebný nepretržitý zásobovanie teplou vodou. Je špeciálne vhodný pre aplikácie priamo v mieste použitia, napríklad pod zásuvkou, alebo pre napájanie viacerých kohútov v kompaktných prostrediach. Zariadenie je ideálne pre použitie v obytných alebo komerčných budovách, kde je priestor obmedzený a centrálny systém teplej vody nie je dostupný alebo praktický. Návrh umožňuje montážu nad aj pod zásuvku v závislosti od rozvrhu a rozvodu potrubia.

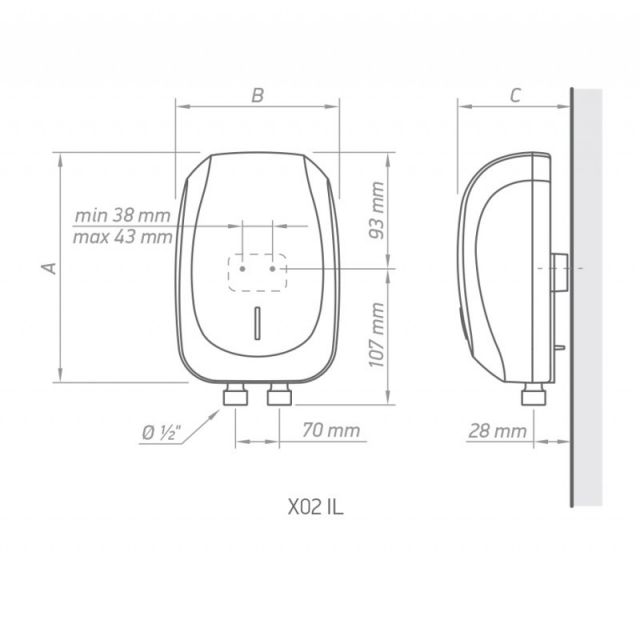

Kompaktné rozmery (200 x 130 x 76 mm) zaručujú jeho vhodnosť pre úzke priestory, zatiaľ čo poskytujú dostatočný tepelný výkon pre štandardné domáce použitie. Zariadenie je navrhnuté na prevádzku so štandardným domovým napätím 230 V a vyžaduje výhradný obvod schopný zvládnuť až 40 A. Jeho spotreba energie je 468 kWh/rok, a je certifikovaný s triedou energetickej účinnosti A podľa smernice ERP. Zariadenie je vybavené interným systémom ochrany pred preťažením a optickým indikátorom pre stav ohrevu.

Technické parametre

Inštalácia	tlaková
Výkon	8000 W
Konštantný prietok teplej vody pri dT 25 °C	4,6 L/MIN
Profil záťaže	XS
Trieda energetickej účinnosti ERP	A
Napätie	230 V
Prúd	40 A
Výška	200 mm
Šírka	130 mm
Hĺbka s nožnicou	76 mm
Záruka	2 roky
Elektrická ochrana	24 IP
Netová hmotnosť	0,85 kg
Ročná spotreba elektriny (AEC)	468 kWh/rok
EAN	3800879115969
Kód	301664
Značka	TESY

Výkon 8000 W a prietok 4,6 L/min pri teplotnej rozdiel 25 °C sú zásadné pre určenie vhodnosti zariadenia pre konkrétne aplikácie. Profil záťaže XS ukazuje, že je určený pre nízku až strednú poptávku. Trieda ochrany IP24 zabezpečuje ochranu pred rozpršovaním vody, čo z neho robí vhodný pre inštaláciu v kúpeľoch alebo kuchynách. Kompaktná veľkosť a hmotnosť 0,85 kg umožňujú ľahké manipulovanie a montážu v obmedzených priestoroch.

Inštalácia a pripojenie

Na inštaláciu TESY IWH 80 X02 IL sa uistite, že elektrický obvod je ohodnotený aspoň 40 A a že vedenie spĺňa miestne elektrické predpisy. Zariadenie musí byť pripojené k štandardnému napájaniu 230 V striedavého prúdu s kvalifikovaným zásuvkou. Je zahrnutý kábel s pripojeným káblom, ale by sa mala overiť kompatibilita typu zásuvky a schopnosť vydržať požadovaný prúd. Zariadenie musí byť namontované pomocou poskytnutého montážneho súpravy, ktorá zahŕňa nožnice pre stenu alebo skrine. Pri montáži pod zásuvku sa uistite, že je dostatočný priestor pre vetranie a prístup k elektrickému káblu. Pripojenie na vstup a výstup je typicky štandardné pre domáce rozvody, a používateľ by mal potvrdiť kompatibilitu s existujúcimi potrubnými prípojkami pred inštaláciou. Bežné chyby inštalácie zahŕňajú nesprávne elektrické vedenie, nedostatočné pripevnenie zariadenia a nedostatočné vetranie, čo môže ovplyvniť výkon a bezpečnosť.

Kompatibilita a príslušenstvo

Toto zariadenie je kompatibilné so štandardnými domácimi rozvodmi a môže byť integrované s existujúcimi studenými vodovodmi a výtokmi teplej vody. Nie sú potrebné žiadne ďalšie komponenty pre základnú prevádzku, ale je zahrnutá montážna nožnica pre pripevnenie zariadenia počas inštalácie. Ďalšie príslušenstvo nie je potrebné, pokiaľ to nie je špecifikované požiadavkami používateľa. Zariadenie je navrhnuté pre použitie so štandardnými elektrickými obvody a nepotrebuje špeciálne transformátory alebo regulátory napätia. Nie je kompatibilné so solárnymi systémami ohrevu vody, pokiaľ nie sú pridané ďalšie ovládacie prvky na správu vstupného výkonu.

Technický pozadie pre projektantov

TESY IWH 80 X02 IL pracuje tak, že studená voda prechádza cez interný ohrevný prvok, ktorý rýchlo zahrieva vodu počas jej prechodu cez zariadenie. Systém je navrhnutý pre nepretržitú prevádzku a udržiava stabilnú výstupnú teplotu na základe vstupnej teploty vody a prietoku. Interné komponenty sú vyrobené z odolných materiálov, ktoré odolávajú korózií a usadeniam, čo zabezpečuje dlhodobú spolehlivosť. Zariadenie sa integruje do štandardných domácich rozvodov a môže byť ovládané pomocou interného systému ochrany pred preťažením a optického indikátora. Životnosť a účinnosť závisia od kvality vodného zdroja a frekvencie používania. Pri tvrdej vode môže byť potrebné pravidelné odmašťovanie na udržanie výkonu.

Služba a prevádzka

Zariadenie vyžaduje minimálnu údržbu vďaka svojmu odolnému dizajnu a zabudovaným ochranným funkciam. Systém ochrany pred preťažením zabráni poškodeniu zariadenia prehriatím a optický indikátor poskytuje vizuálny potvrdenie procesu ohrevu. V technických dokumentoch nie sú špecifikované žiadne plánované intervaly údržby, ale používatelia by mali pravidelne skontrolovať zariadenie na známky opotrebenia alebo poškodenia. Ak zariadenie prestane ohrievať vodu alebo ukáže známky chyby, by malo byť odpojené a skontrolované kvalifikovaným technikom. V krátkom popise nie sú uvedené žiadne konkrétne postupy údržby a záruka pokrýva chyby materiálu a výroby počas dvoch rokov od dátumu kúpy.

Často kladené otázky

Môže byť TESY IWH 80 X02 IL použitý s nesprávnym elektrickým zdrojom?
Nie, zariadenie je navrhnuté pre štandardné napájanie 230 V striedavého prúdu a musí byť pripojené k výhradnému obvodu ohodnotenému aspoň 40 A.

Je zariadenie vhodné pre inštaláciu v kúpeľe?
Áno, trieda ochrany IP24 poskytuje ochranu pred rozpršovaním vody, čo z neho robí vhodný pre použitie v kúpeľe, pokiaľ inštalácia spĺňa miestne elektrické a vodovodné predpisy.

Môže byť TESY IWH 80 X02 IL použitý s solárnym systémom ohrevu vody?
Nie, zariadenie nie je kompatibilné so solárnymi systémami ohrevu vody, pokiaľ nie sú pridané ďalšie ovládacie prvky na správu vstupného výkonu a zabránenie preťaženiu.

Je TESY IWH 80 X02 IL vybavený samostatnou montážnou nožnicou?
Nie, zariadenie zahŕňa montážnu nožnicu pre inštaláciu pod zásuvku alebo na stenu. Ďalšie nožnice nie sú potrebné pre štandardné inštalácie.
