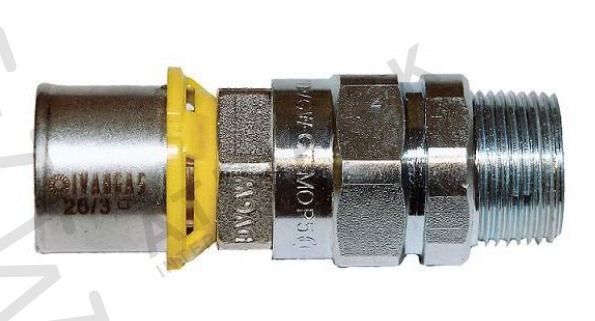

Protipožiarna armatúra PRESS-GAS - priama, 1/2" M x 20 IVAR.TASK 510

Podrobný popis

Tento bezpečnostný ventil proti požiaru sa používa v plynových systémoch, kde plynové potrubie ALPEX-GAS prechádza z konštrukčného prvku do vnitorného voľného plynového pripojenia. Poskytuje priame pripojenie medzi plynovým potrubím a tuhým závitovým systémom. Zariadenie je určené na použitie v obytných a komerčných budovách, kde plynové potrubie prechádza cez steny alebo stropy a pokračuje do vnitorných kanálov alebo izieb. Pripojenie zabezpečuje bezpečný, odolný proti požiaru pripojovací prvok, ktorý zostáva funkčný za normálnych prevádzkových podmienok aj v prípade požiaru.

Inštalatéri a stavební firmy pracujúce s plynovými distribučnými systémami nájdu tento ventil vhodný pre aplikácie, kde je potrebný prechod z flexibilného na tuhé potrubie. Pripojenie je navrhnuté na použitie v prostredí s rozsahom teplôt -20°C až +60°C a musí byť vybrané podľa tlaku systému a rozmerov potrubia. Nie je určené na použitie v systémoch s vysokým tlakom alebo vysokou teplotou priemyselných aplikácií.

Technické parametre

Materiál	Oceľ so zinkovým povrchovým úpravom
Pracovná teplota	-20 °C
Jmenovitý tlak	PN 10
Hmotnosť	0,164 kg
Kód	TASK510002GAS
Značka	IVAR

Rozsah pracovnej teploty -20°C až +60°C umožňuje inštaláciu v chladnom aj teplom prostredí. Jmenovitý tlak PN 10 ukazuje, že ventil je vhodný pre nízkonapäťové plynové systémy. Maximálny pracovný tlak je obmedzený na PN 5, čo sa musí zohľadniť pri dimenzovaní systému. Tieto parametre sú základné pre zabezpečenie kompatibility s ostatnými časťami plynového siete a pre výber správneho pripojovacieho prvku pre danú aplikáciu.

Inštalácia a pripojenie

Pripojenie je navrhnuté pre priame pripojenie k vnitornému závitom 1/2 palca. Potrubie ALPEX-GAS sa vloží do pripojovacieho prvku a zabezpečí sa pomocou metódy stlačenia. Pred inštaláciou musí byť vnitorný závit čistý a bez nečistôt, aby sa zabezpečilo tesné tesnenie. Pripojovací prvok musí byť zaradený do potrubia a zatiahnutý podľa pokynov výrobcu. Bežné chyby inštalácie zahŕňajú nesprávne zaradenie, nedostatočné zatiahnutie alebo použitie pripojovacieho prvku v systéme s vyšším tlakom ako PN 5. Pripojenie musí byť po inštalácii skontrolované na úniky vhodnou metódou detekcie únikov plynu.

Kompatibilita a príslušenstvo

Tento pripojovací prvok je špecificky navrhnutý na použitie s potrubím ALPEX-GAS a nesmie sa používať s inými typmi flexibilných plynových potrubie. Je kompatibilný s vnitornými závitovými systémami 1/2 palca. Na inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, ale systém musí byť skontrolovaný na kompatibilitu s ostatnými komponentami ako sú ventily, regulátory a tlakomery. Pripojovací prvok nie je vymieňateľný s inými modelmi série IVAR TASK alebo TASF, pokiaľ to výrobca nespecifikuje.

Technický pozadie pre projektantov

Ventil funguje ako pasívny prvok ochrany proti požiaru, ktorý zostáva uzavretý počas normálnej prevádzky a otvorí sa automaticky v prípade požiaru. Materiály – oceľ so zinkovým povrchovým úpravom, mosadz CW617N a tesnenie HNBR – zabezpečujú odolnosť proti opotrebeniu a koróziu. Odolnosť proti požiaru zariadenia je +925°C počas 60 minút, čo ho činí vhodným na použitie v stenách alebo stropoch s požiarovou odolnosťou. Integrácia do systému závisí od celkového tlaku a teploty, a návrh musí zohľadniť maximálny pracovný tlak PN 5, aby sa predišlo preťaženiu pripojovacieho prvku. Životnosť zariadenia je ovplyvnená kvalitou inštalácie, frekvenciou tlakových kolísaní a prítomnosťou koroziínych plynov v prostredí.

Služba a prevádzka

Pripojovací prvok nevyžaduje pravidelnú údržbu za normálnych prevádzkových podmienok. Avšak, musí sa periodicky skontrolovať na známky opotrebenia, koróziu alebo úniky. Integrita tesnenia by mala byť skontrolovaná po akýchkoľvek výrazných zmenách tlaku v systéme alebo počas pravidelnej údržby. V technických údajoch nie sú špecifikované intervaly údržby a zariadenie je určené na trvalé použitie počas životnosti inštalácie, pokiaľ nie je poškodené alebo vymenené kvôli úpravám systému.

Často kladené otázky

Môže byť IVAR TASK510002GAS použitý s inými typmi plynového potrubia okrem ALPEX-GAS?
Nie, pripojovací prvok je špecificky navrhnutý pre potrubie ALPEX-GAS a nesmie sa používať s inými typmi flexibilných plynových potrubie.

Je pripojovací prvok vhodný na použitie v systémoch s vysokým tlakom?
Nie, maximálny pracovný tlak je obmedzený na PN 5. Nemožno ho použiť v systémoch s vyšším tlakom.

Môže byť pripojovací prvok inštalovaný vo vertikálnej polohe?
Áno, pripojovací prvok môže byť inštalovaný v akomkoľvek smere, pokiaľ je vnitorný závit správne zaradený a pripojenie je bezpečné.

Aká je odolnosť proti požiaru pripojovacieho prvku?
Pripojovací prvok má odolnosť proti požiaru +925°C počas 60 minút, čo ho činí vhodným na použitie v stenách alebo stropoch s požiarovou odolnosťou.
