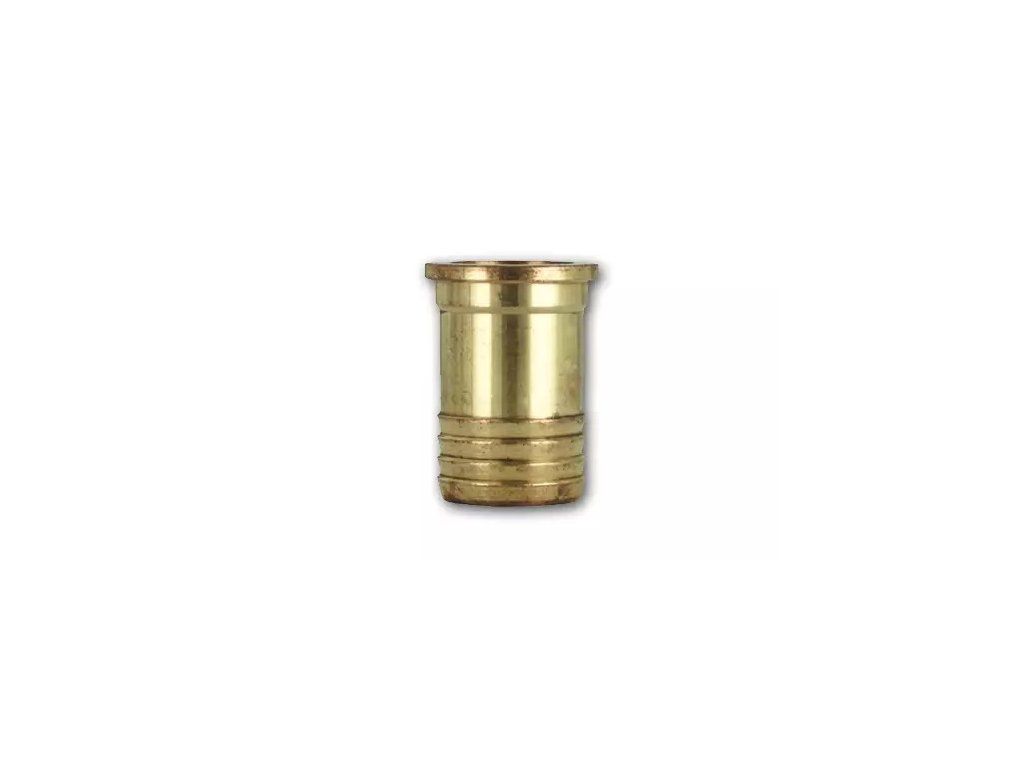

Púzdro - 63

Podrobný popis

Tento posuvný prvok sa často používa v bytových a komerčných stavbách, kde sú polyetylenové potrubné systémy vystavené mechanickému stresu alebo tepelnému rozširovaniu. Často sa nachádza v podlahovom kúrení, rozdelení teplej a studenej vody a zavlažovacích sieťach. Inštalatéri a technici pracujúci s flexibilnými polyetylenovými potrubiami využívajú túto posilňovaciu metódu na udržanie integrity potrubia a zabránenie zákrutov alebo nesprávnej orientácie v systéme.

Pri správnej inštalácii zabezpečuje posuvný prvok, že polyetylenové potrubie zostáva pevné a stabilné v miestach pripojenia, najmä tam, kde je potrubie závitové alebo pripojené k iným komponentom. Je zvlášť užitočný v systémoch, kde je polyetylenové potrubie vystavené ohybu alebo pripojené k pevným prípojkám alebo ventilom. Posuvný prvok zabráni deformácii spôsobenej vonkajšími silami alebo tepelným pohybmi, čím zabezpečí dlhodobú spoľahlivosť systému.

Technické parametre

Materiál	Mosadz CW617N podľa EN 12165
Prevádzková teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	I07005200
Značka	IVAR

Posuvný prvok je určený pre jmenovitý tlak PN 16, čo znamená, že je vhodný pre systémy pracujúce pri maximálne 16 bar. Rozsah prevádzkovej teploty sa pohybuje od -20°C do +90°C, čo z neho robí vhodný prvok pre aplikácie s teplou aj studenou vodou. Materiál, mosadz CW617N, je špecifikovaný podľa EN 12165, čím sa zabezpečuje kompatibilita so štandardnými vodovodnými a kúrenými systémami. Tieto parametre sú zásadné pre výber správneho posuvného prvku na základe tlakových a teplotných podmienok systému.

Inštalácia a pripojenie

Posuvný prvok sa inštaluje priamo na sekciu polyetylenového potrubia, ktorá vyžaduje posilnenie. Polyetylenové potrubie sa vloží do posuvného prvku, pričom sa zabezpečí tesný priľahnutie bez medzier. Posuvný prvok nie je závitový, ale je navrhnutý na použitie spolu so závitovými prípojkami alebo ventilmi. Inštalatéri by mali overiť, že polyetylenové potrubie je čisté a bez poškodenia pred vložením do posuvného prvku. Bežné chyby inštalácie zahŕňajú použitie posuvného prvku na potrubie nesprávnej veľkosti alebo nesprávne zaradenie posuvného prvku do osi potrubia. Toto môže viesť k nerovnomernému rozdeleniu napätia a potenciálnej deformácii potrubia v priebehu času.

Kompatibilita a príslušenstvo

Posuvný prvok je kompatibilný so štandardnými polyetylenovými potrubiami a bežne sa používa spolu so závitovými prípojkami, ventilmi a inými mosadznými alebo plastovými komponentmi v vodovodných a kúrených systémoch. Na základnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo. V závislosti od dizajnu systému však môžu byť potrebné závitové adaptéry alebo tesniace zmesi, aby sa zabezpečilo bezpečné pripojenie medzi posuvným prvkom a inými komponentmi systému.

Technický pozadie pre projektantov

Posuvný prvok funguje tým, že poskytne mechanickú podporu polyetylenovému potrubiu, zabráni jeho zhusteniu alebo zákrutu pod vonkajšími silami alebo tepelným rozširovaniu. Materiál mosadz CW617N ponúka dobrú odolnosť proti korózii a mechanickú pevnosť, čím je vhodný pre dlhodobé použitie v vodovodných systémoch. Posuvný prvok je navrhnutý tak, aby sa bezproblémovo integroval do polyetylenových potrubných systémov, čím sa zabezpečí stabilita potrubia v miestach pripojenia. Doba prevádzky a účinnosť posuvného prvku závisia od správnej inštalácie, správnej veľkosti potrubia a absencie nadmerného mechanického stresu alebo chemického vystavenia.

Služba a prevádzka

Pri bežných prevádzkových podmienkach nie je pre posuvný prvok potrebná pravidelná údržba. Počas bežných kontrol systému by však inštalatéri mali skontrolovať príznaky deformácie potrubia, úniku alebo nesprávnej orientácie. Ak sa posuvný prvok poškodí alebo polyetylenové potrubie ukáže príznaky stresu, mali by sa okamžite nahradiť, aby sa zabránilo poruche systému. Pre tento komponent nie sú definované konkrétne intervaly údržby.

Často kladené otázky

Môže byť IVAR Housing - 63 použitý s polyetylenovými potrubiami rôznych priemerov?
Posuvný prvok je navrhnutý pre konkrétny priemer potrubia. Nenávrhnutý je na použitie s potrubiami, ktoré sú príliš male alebo veľké, keďže to môže viesť k nesprávnej posilne a potenciálnej deformácii.

Je posuvný prvok vhodný pre vysokoteplotné aplikácie?
Posuvný prvok je určený pre prevádzku až do +90°C, čím je vhodný pre systémy teplej vody a podlahové kúrenie.

Môže byť posuvný prvok použitý v chemických prostrediach?
Kým posuvný prvok je vyrobený z mosadze CW617N, je vhodný pre použitie vo vodovodných systémoch. Jeho kompatibilita s chemickými médiom by mala byť overená podľa technickej špecifikácie výrobcu.

Aký je maximálny tlakový rating posuvného prvku?
Posuvný prvok je určený pre jmenovitý tlak PN 16, čo znamená, že je vhodný pre systémy pracujúce pri maximálne 16 bar.
