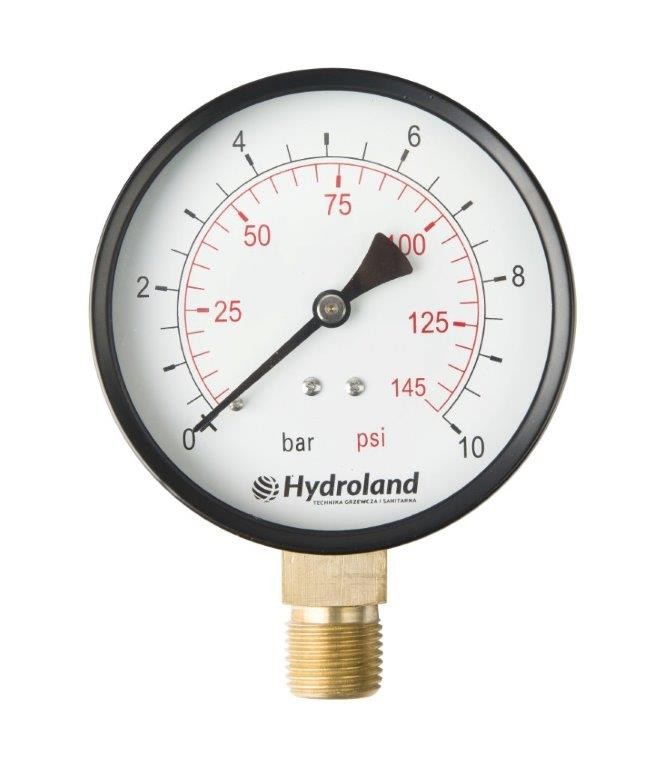

Radiálny manometer, 0 - 10 bar, 100 mm

Podrobný popis

Tento radialný manometer je vhodný pre priemyselné a komerčné aplikácie, kde je monitorovanie tlaku kritické pre výkon systému. Inštalatéri ho často používajú v centrálnych kúreníach, kotolniach a čerpacích staniciach, aby zabezpečili bezpečnú a efektívnu prevádzku. Veľká 100 mm stupnica umožňuje operátorom rýchlo a presne čítať hodnoty tlaku, aj z diaľky. Oceľová konštrukcia zaručuje odolnosť v bežných pracovných podmienkach a odolnosť voči mechanickým nárazom počas inštalácie a prevádzky.

Technické parametre

Inštalácia a pripojenie

Inštalácia by mala byť vykonaná podľa pokynov výrobcu, pričom sa manometer musí umiestniť vodorovne, aby sa udržali správne hladiny kvapaliny v internom mechanizme. Radiaľný port 1/2 palca vyžaduje štandardný stlačený alebo závitový prípoj, v závislosti od návrhu systému. Uistite sa, že povrch inštalácie je stabilný a bez vibrácií, aby sa predišlo nesprávnym údajom. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu, preťaženie pripojenia alebo opomenutie izolácie systému pred inštaláciou. Vždy overte, že tlak v línii nepresahuje maximálny povolený limit pred pripojením.

Kompatibilita a príslušenstvo

Tento manometer je kompatibilný s nízkonapäťovými hydraulickými a termálnymi systémami s necorozívnymi kvapalinami. Môže sa integrovať do existujúcich kúrení alebo čerpacích obvodov bez potreby ďalších komponentov. Pre bezpečné pripevnenie zvážte použitie závesu alebo podporného rámca v závislosti od miesta. Pre bežnú prevádzku nie sú potrebné špeciálne príslušenstvo. Uistite sa, že systém je navrhnutý pre suché média a že pracovné prostredie zostáva v typických vnútorných podmienkach. Súvisiace produkty môžu zahŕňať izolačné ventily, tlakové redukčné ventily alebo nevrátane ventily pre kompletnú integráciu systému.

Technický pozadie pre projektantov

Manometer funguje na princípe Bourdonovej trubice, ktorá sa deformuje pod vplyvom vnútorného tlaku a pohybuje ukazovateľom po stupnici. Oceľový kryt chráni interný mechanizmus, zatiaľ čo sklenená časť umožňuje vizuálnu kontrolu. Zariadenie je navrhnuté len pre suché média, čo znamená, že by sa nemalo používať s parným alebo parou bez dodatočných ochranných opatrení. Dlhodobé vystavenie nadmerným vibráciám alebo teplotným kolísaniam môže ovplyvniť presnosť a trvanlivosť prístroja. Správne rozmerovanie systému a izolácia pomáhajú predĺžiť životnosť a znížiť požiadavky na údržbu.

Služba a prevádzka

Doporučuje sa pravidelná vizuálna kontrola na hľadanie trhliniek v skle, únikov okolo pripojenia alebo nesprávneho zaradenia ukazovateľa. Ak sa ukazovateľ nevráti na nulu po odtlakování, môže byť potrebná rekalibrácia alebo výmena. V technickej dokumentácii nie sú špecifikované intervaly údržby. V prípade podozrenia z chyby odpojte manometer od systému a skontrolujte fyzické poškodenie alebo znečistenie. Vyhnite sa vystaveniu zariadenia tlakom mimo uvedeného rozsahu, keďže to môže spôsobiť trvalú deformáciu interných komponentov.

Často kladené otázky

Môže byť tento manometer namontovaný zvisle?
Vertikálne montovanie nie je odporúčané, keďže interný mechanizmus je navrhnutý pre vodorovné pozíciu, aby sa zabezpečila presnosť merania.

Je vhodný pre parné systémy?
Tento manometer je určený len pre suché média a nemal by sa používať s parným alebo parou bez dodatočnej ochrany.

Čo sa stane, ak sa ukazovateľ nevráti na nulu?
Ak ukazovateľ nevráti na nulu po odtlakování, zariadenie môže vyžadovať rekalibráciu alebo výmenu.

Ako skontrolovať správnosť inštalácie?
Po inštalácii sa uistite, že systém je izolovaný a odtlakový. Skontrolujte úniky v mieste pripojenia a potvrďte, že ukazovateľ zostáva stabilný a vráti sa na nulu, keď nie je aplikovaný tlak.
