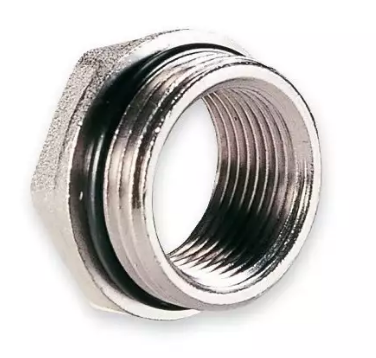

Redukcia, 1" M x 3/8" F IVAR.AC 602 N

Podrobný popis

Reduktory sú zásadné komponenty v potrubných systémoch, kde je potrebné zmeniť priemer potrubia. Tento niklovo pozinkovaný mosadzný reduktor sa často používa v obytných a komerčných vykurovacích a vodoinštalačných systémoch na prepojenie rôznych veľkostí potrubie. Je zvlášť užitočný v aplikáciách ako sú prepojenia kotlov, rozdeľovače podlahového vytápľania a prechody čerpadiel. Pripevnenie zabezpečuje bezpečné a netekúce prepojenie medzi samčím 1 palca a samicím 3/8 palca závitom, čo umožňuje hladký tok vody alebo iných kompatibilných médií. Správna inštalácia zabezpečuje dlhodobú spolehlivosť a účinnosť systému.

Pri práci s touto formou reduktora musia inštalatéri zvážiť požiadavky na tlak a teplotu systému. Nízko pozinkovaná povrchová úprava poskytuje zvýšenú odolnosť proti korózií, čo z nej robí vhodný pre použitie v systémoch teplej aj studenej vody. EPDM O-koreň zabezpečuje tesné tesnenie, čím sa predchádza únikom a udržuje sa integrity systému. Toto pripevnenie je ideálne pre systémy s nominálnym tlakom až PN 10 a prevádzkovou teplotou až +120 °C.

Technické parametre

Prevádzková teplota +120 °C a nominálny tlak PN 10 sú kľúčové pre určenie vhodnosti tohto reduktora pre konkrétne aplikácie. Tieto parametre zabezpečujú, že pripevnenie môže byť použité v vykurovacích systémoch a obvodoch teplej vody bez degradácie. Výber materiálu, niklovo pozinkovaný mosadz CW617N, podporuje tieto výkonové vlastnosti a zabezpečuje kompatibilitu so štandardnými materiálmi potrubia a tesniacimi zložkami.

Inštalácia a pripojenie

Inštalácia tohto reduktora zahŕňa pripojenie samčieho 1 palca závitov k samicím 3/8 palca závitom. Pripevnenie by malo byť vyčistené a lehko namazané vhodným závitovým tesniacim prostriedkom pred zatiahnutím. Uistite sa, že samčí závit je úplne zapojený do samicieho závitov, aby sa predišlo nesprávnemu zaradeniu a únikom. Na aplikáciu správnej sily pri zatiahnutí môže byť použitý momentový kľúč, čím sa predchádza poškodeniu závitov. Bežné chyby pri inštalácii zahŕňajú preťaženie, ktoré môže poškodiť závity alebo O-koreň, a nedostatočné zatiahnutie, čo môže spôsobiť úniky. Vždy skontrolujte pripojenie na pevnosť a príznaky únikov po inštalácii.

Kompatibilita a príslušenstvo

Tento reduktor je kompatibilný so štandardnými medenými a oceľovými potrubiami s príslušnými veľkosťami závitov. Zvyčajne sa používa spolu s tesniacimi zložkami alebo závitovými tesniacimi prostriedkami na zabezpečenie netekúceho pripojenia. Pri inštalácii sa uistite, že tlak a teplota systému sú v rámci špecifikovaných limitov. Na základnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, ale tesniace materiály by mali byť vybrané podľa médií systému a prevádzkových podmienok.

Technický pozadie pre projektantov

Materiál niklovo pozinkovaný mosadz CW617N poskytuje dobrú mechanickú pevnosť a odolnosť proti korózií, čo z nej robí vhodný pre použitie v širokom rozsahu prostredí. EPDM O-koreň zabezpečuje spoľahlivé tesnenie a je kompatibilný s teplou aj studenou vodou. Princíp prevádzky reduktora je poskytovať bezpečný prechod medzi rôznymi veľkosťami potrubie, pričom udržiava tlak a tokové vlastnosti systému. Životnosť pripevnenia je ovplyvnená kvalitou inštalácie, prevádzkovými podmienkami a kompatibilitou tesniacich materiálov.

Servis a prevádzka

Dopravou prepojenia na úniky a príznaky opotrebenia sa odporúča pravidelná kontrola. Ak sa zistia akékoľvek úniky, pripevnenie by malo byť rozmontované a O-koreň skontrolovaný na poškodenie alebo opotrebenie. V prípade potreby náhrady O-koreňa a znovu tesnenia pripojenia. V technických údajoch nie sú uvedené konkrétne intervaly servisu, ale pravidelné kontroly sú odporúčané v systémoch s vysokým tlakom alebo vysokou teplotou. Uistite sa, že systém je vyrovný z tlaku pred vykonaním akýchkoľvek údržbových prác, aby sa predišlo zraneniam alebo poškodeniam.

Často kladené otázky

Môže byť tento reduktor použitý v systémoch teplej vody?
Áno, pripevnenie je vhodné na použitie v systémoch teplej vody s prevádzkovou teplotou až +120 °C.

Je tento reduktor kompatibilný s medenými potrubiami?
Áno, materiál niklovo pozinkovaný mosadz je kompatibilný s medenými potrubiami a štandardnými tesniacimi zložkami.

Aký je maximálny nominálny tlak tohto reduktora?
Maximálny nominálny tlak je PN 10, čo z nej robí vhodný pre použitie v štandardných vykurovacích a vodoinštalačných systémoch.

Môže byť tento reduktor použitý v zavlažovacích systémoch?
Áno, ak systém pracuje v rámci špecifikovaných limitov tlaku a teploty.
