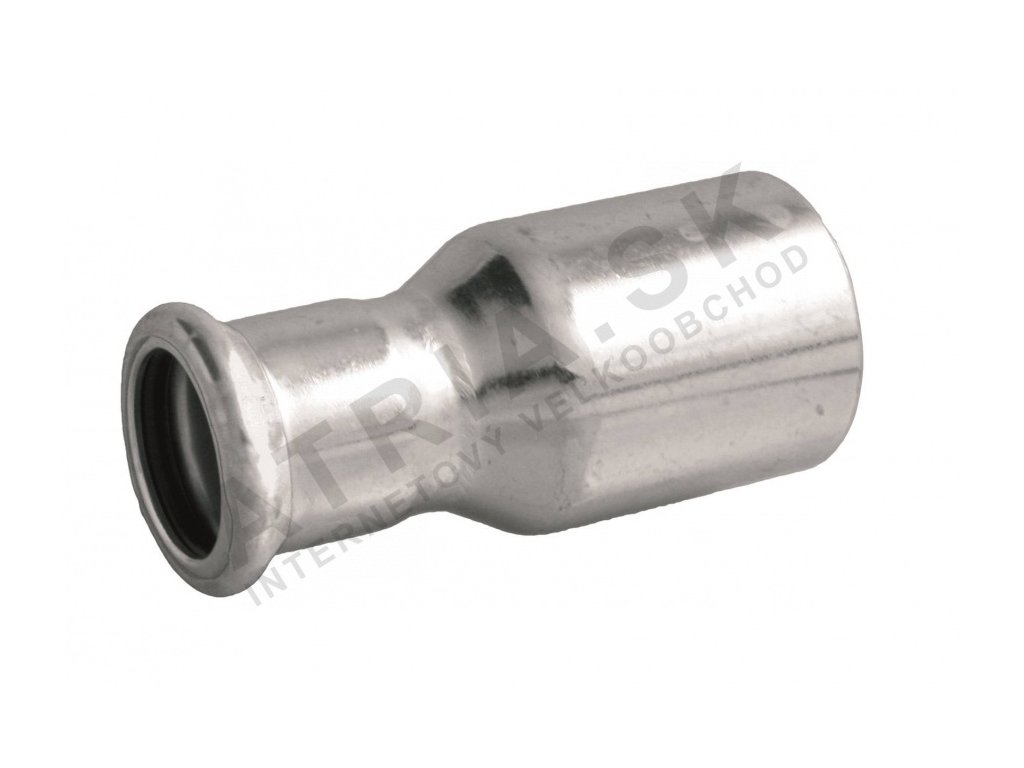

Redukcia - s jedným zásuvným koncom - C - 54-22mm

Podrobný popis

Redukcie sú zásadné komponenty v tlakových potrubných systémoch, najmä v centrálnych vykurovacích, priemyselných a vodoinštalačných aplikáciách. Umožňujú pripojenie rôznych priemerov potrubie bez potreby svarovania alebo závitovania. Toto je zvlášť užitočné v uzavretých vykurovacích systémoch, požiarových systémoch, kompresorových inštaláciách a priemyselných plynových liniách. Inštalatéri pracujúci v obchodných a priemyselných budovách často využívajú tieto priestavby, aby zabezpečili rýchle a bezpečné pripojenia v obmedzených priestoroch alebo tam, kde je potrebná flexibilita v rozvode potrubia. IVAR IVC12.5422 je navrhnutý na použitie v systémoch, kde je potrebné prejsť z 54 mm na 22 mm, čím sa zabezpečuje kompatibilita so štandardnými veľkosťami potrubie v vykurovacích a priemyselných aplikáciách.

Pri práci s tlakovými systémami je dôležité, aby sa dodržiavali správne nástroje a postupy inštalácie. IVAR IVC12.5422 je určený na použitie s tlakovými nástrojmi kompatibilnými s M-typom čelnic. Toto zabezpečuje bezpečné a netekúce pripojenie. Priestavba je tiež vhodná na použitie v prostredí s kolísavými teplotami, čo ju robí ideálnou pre využitie v otepľovaní aj chladenie.

Technické parametre

Materiál	oceľový uhlík so zinkovým povlakom
Prevádzková teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnosť proti vysokému tlaku do	16 bar
Hmotnosť	0,185 kg
Kód	IVC12.5422
Značka	IVAR

Prevádzkový rozsah teplôt od -20°C do +85°C umožňuje využitie v systémoch studeného aj teplého vody, ako aj v priemyselných prostredí. Jmenovitý tlak PN 16 znamená, že priestavba vydrží až 16 bar tlaku, čo je vhodné pre väčšinu vykurovacích a priemyselných aplikácií. Tieto parametre sú kľúčové pre výber správnej priestavby pre konkrétny systém a zabezpečenie dlhodobej spolehlivosti.

Inštalácia a pripojenie

IVAR IVC12.5422 sa inštaluje pomocou tlakového nástroja kompatibilného s M-typom čelnic. Priestavba má jeden závit a jeden tlakový koniec, čo umožňuje bezpečné pripojenie k potrubiam 54 mm a 22 mm. Pred inštaláciou je dôležité, aby koncové časti potrubia boli čisté a bez hrboľov. Tlakové pripojenie musí byť vykonané správnym nástrojom, aby sa čelnice správne stlačili okolo potrubia. Častou chybou je použitie nesprávneho nástroja, čo môže viesť k slabému alebo netesnému pripojeniu. Po inštalácii by mala byť priestavba preverená na správne stlačenie a prítomnosť označenia, ktoré potvrdzuje správnu inštaláciu.

Kompatibilita a príslušenstvo

IVAR IVC12.5422 je kompatibilný s ostatnými komponentami v rozsahu IVAR.IVC12, vrátane tlakových priestavieb, ohybov a rozdeľovačov. Je tiež kompatibilný s tlakovými nástrojmi navrhnutými pre M-typ čelnic. Pri inštalácii tejto priestavby je dôležité, aby sa používal správny O-koreň, ako to určuje výrobca. Na štandardnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, ale odporúča sa mať k dispozícii tlakový nástroj a sadu čelnic.

Technický pozadie pre projektantov

IVAR IVC12.5422 je vyrobený z oceľového uhlíka so zinkovým povlakom, čo poskytuje odolnosť proti korózii a odolnosť. O-koreň je vyrobený z EPDM, čo je vhodné pre využitie s vodou, parnou a inertnými plygmami. Tlakové pripojenie zabezpečuje bezpečné a netekúce spojenie bez potreby svarovania alebo závitovania. Priestavba je navrhnutá na použitie v uzavretých vykurovacích systémoch, požiarových systémoch a priemyselných plynových liniách. Rozsah prevádzkových teplôt a jmenovitý tlak sú dôležité faktory, ktoré treba brať do úvahy pri návrhu systému, keďže určujú vhodnosť priestavby pre konkrétnu aplikáciu. Zinkový povlak tiež pomáha pri prevencii poškodenia povrchu počas inštalácie a používania.

Servis a prevádzka

IVAR IVC12.5422 vyžaduje minimálny servis vďaka svojej odolnej konštrukcii a bezpečnému tlakovému pripojeniu. Je však dôležité pravidelne preverovať priestavbu na známky opotrebenia alebo poškodenia, najmä v prostredí s vysokým tlakom alebo vysokou teplotou. Ak sa zistí netesnosť, priestavba by mala byť okamžite vymenená. Pre tento typ priestavby nie sú určené pravidelné intervaly servisu, ale odporúča sa preveriť integritu pripojenia počas bežných kontrol systému.

Často kladené otázky

Môže byť IVAR IVC12.5422 použitý v požiarových systémoch?
Áno, priestavba je vhodná na použitie v požiarových systémoch, ktoré vyžadujú prechod z 54 mm na 22 mm potrubie. Je schválená pre maximálny tlak 16 bar a môže pracovať v rozsahu teplôt od -20°C do +85°C.

Je IVAR IVC12.5422 kompatibilný s M-typovými tlakovými nástrojmi?
Áno, priestavba je navrhnutá na použitie s tlakovými nástrojmi kompatibilnými s M-typovým systémom čelnic. Toto zabezpečuje bezpečné a netekúce pripojenie.

Môže byť IVAR IVC12.5422 použitý v vykurovacích systémoch?
Áno, priestavba je vhodná na použitie v centrálnych vykurovacích systémoch. Je schválená pre maximálnu prevádzkovú teplotu +85°C a vydrží až 16 bar tlaku, čo ju robí ideálnou pre väčšinu vykurovacích aplikácií.

Je IVAR IVC12.5422 vhodný na použitie s inertnými plygmami?
Áno, priestavba je vhodná na použitie s inertnými plygmami. O-koreň z EPDM je kompatibilný s rozsahom plygov a konštrukcia z oceľového uhlíka so zinkovým povlakom poskytuje odolnosť a odolnosť proti korózii.
