Rozdeľovač mosadzný 11 cestný pre podlahové kúrenie

Podrobný popis

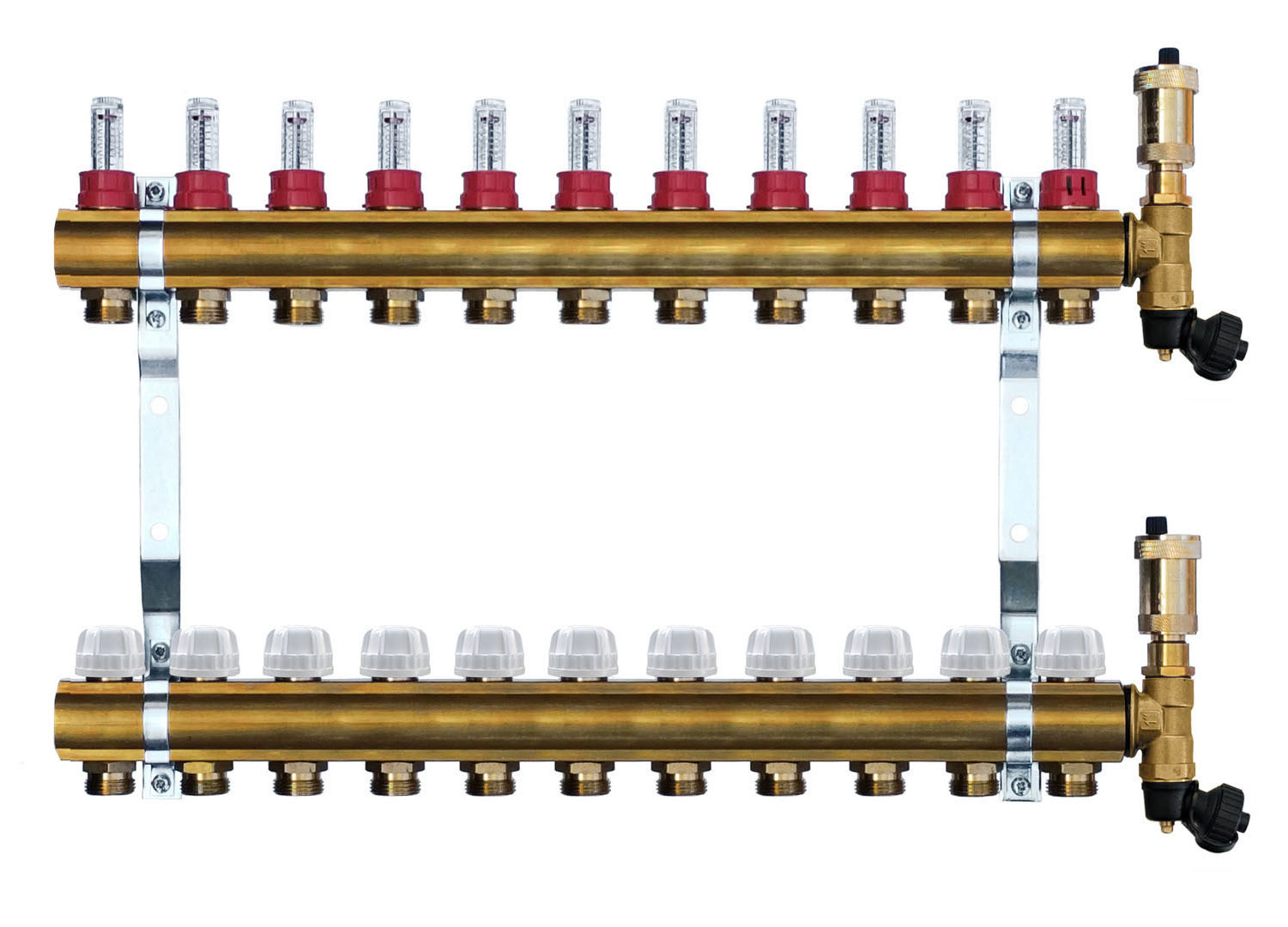

Tento 11-cestný rozdeľovač je navrhnutý pre podlahové kúrenie a radiátory s nízkou teplotou v obytných aj komerčných budovách. Je často používaný v objektov s rozšírenými podlahovými plánmi, napríklad v tých s dodatočnými miestnosťami, technickými priestormi alebo prebudovanými podkrovnými priestormi. Rozdeľovač umožňuje presnú reguláciu každého obvodu, čím zabezpečuje vyvážené rozdelenie tepla a efektívne fungovanie systému.

Konštrukcia z mosadze zaručuje trvanlivosť a odolnosť proti korózií, čo ho robí vhodným pre aplikácie v kúrení aj chladenie. S jeho 1-palcovými vstupnými a výstupnými spojeniami a Euroconus prípojkami pre vetvenie, sa ľahko integruje do existujúcich systémov. Zahrnutie automatických vzduchových kohútikov a odtokových ventilov zjednodušuje montáž a údržbu, zatiaľ čo prúdometre umožňujú presné sledovanie a vyvažovanie prúdu.

Technické parametre

Montáž a pripojenie

Montáž začína umiestnením rozdeľovača do prístupného miesta, typicky do dedikovaného rozdeleného priestoru. Pripojte hlavné vodivé linky pomocou 1-palcových závitových prípojok podľa štandardov DIN ISO EN 228-1. Každý obvod je pripojený cez Euroconus prípojky k výstupom rozdeľovača. Uistite sa, že všetky vetvené pripojenia sú v súlade s odporúčaným typom potrubia (PEX-AL-PEX 16 x 2) a spájacou metódou (ALPEX 16 x 2 ALU-EK stlačenie).

Namontujte rozdeľovač horizontálne, aby sa predišlo nerovnomernému namáhaniu komponentov. Nainštalujte automatický vzduchový kohútik a odtokový ventil do prístupných pozícií pre budúcu údržbu. Skontrolujte, či sú všetky prípojky utiahnuté správnym momentom, aby sa predišlo únikom. Bežné chyby zahŕňajú nesprávnu orientáciu rozdeľovača, nesprávne veľkosti potrubie alebo nedostatočné tesnenie pripojení. Vždy skontrolujte EPDM tesnenia na poškodenie pred montážou.

Kompatibilita a príslušenstvo

Tento rozdeľovač je kompatibilný s PEX-AL-PEX 16 x 2 potrubiami a vyžaduje ALPEX 16 x 2 ALU-EK stlačenie pre bezpečné pripojenie. Príslušenstvo zahŕňa rozdelené priestory pre rozdeľovač a izolačné materiály na zníženie hluku a strát tepla. Odporúčané rozdelené priestory by mali poskytovať dostatočný priestor pre prístup k ventilom a prúdometrom. Pre chladiace aplikácie sa uistite, že systém je navrhnutý tak, aby vyhovoval celému rozsahu teplôt uvedeným v parametroch.

Technický pozadie pre projektantov

Rozdeľovač funguje ako centrálny distribučný bod pre teplú alebo chladnú vodu v systémoch s podlahovým kúrením. Prúdometre umožňujú manuálnu alebo pevnú úpravu prúdu, čo je kritické pre vyvažovanie systému. Rozdeľovač sa integruje do obvodov na kúrenie aj chladienie, ak zostáva kapalina v rámci špecifikovaných limitov teplôt a tlakov. Dlhodobá účinnosť závisí od správneho rozmerného výberu, vhodnej izolácie a pravidelného kontrolovania tesnení a prípojiek.

Servis a prevádzka

Pravidelná údržba zahŕňa kontrolu na úniky, overenie funkčnosti vzduchových kohútikov a odtokových ventilov a kontrolu prúdometrov na blokácie alebo opotrebenie. Automatický vzduchový kohútik by mal byť vyčistený z zachyteného vzduchu po montáži a znovu skontrolovaný ročne. Vypustite rozdeľovač po vypnutí systému, aby sa predišlo zmrazeniu v neohrievaných oblastiach. V dokumentácii nie sú špecifikované plánované intervaly servisu, ale vizuálne kontroly a funkčné testy sú odporúčané po výrazných zmenách teploty alebo tlaku.

Castor často kladených otázok

Môže byť rozdeľovač použitý v chladiacich systémoch?
Áno, je vhodný pre aplikácie na kúrenie aj chladienie, ak zostáva kapalina v rámci špecifikovaného rozsahu teplôt (-10°C do 120°C).

Aký typ potrubia je odporúčaný pre pripojenie?
Odporúča sa PEX-AL-PEX 16 x 2 pre optimálne výkon a kompatibilitu s prípojkami rozdeľovača.

Je možné zablokovať prúdometre v danom polohe?
Áno, prúdometre sú dvojnásobne nastaviteľné a môžu byť zablokované, aby sa udržiaval daný prúdový tok počas prevádzky.

Môže byť rozdeľovač namontovaný vertikálne?
Nie, by mal byť namontovaný horizontálne, aby sa zabezpečilo rovnomerné rozdelenie tlaku a predišlo sa mechanickému namáhaniu komponentov.

Dokumenty na stiahnutie

• Hygienicky certifikovaný PZH - rozdeľovače, nosníky rozdeľovačov a príslušenstvo (PDF)
