Rozdeľovač mosadzný 12 cestný pre podlahové kúrenie

Podrobný popis

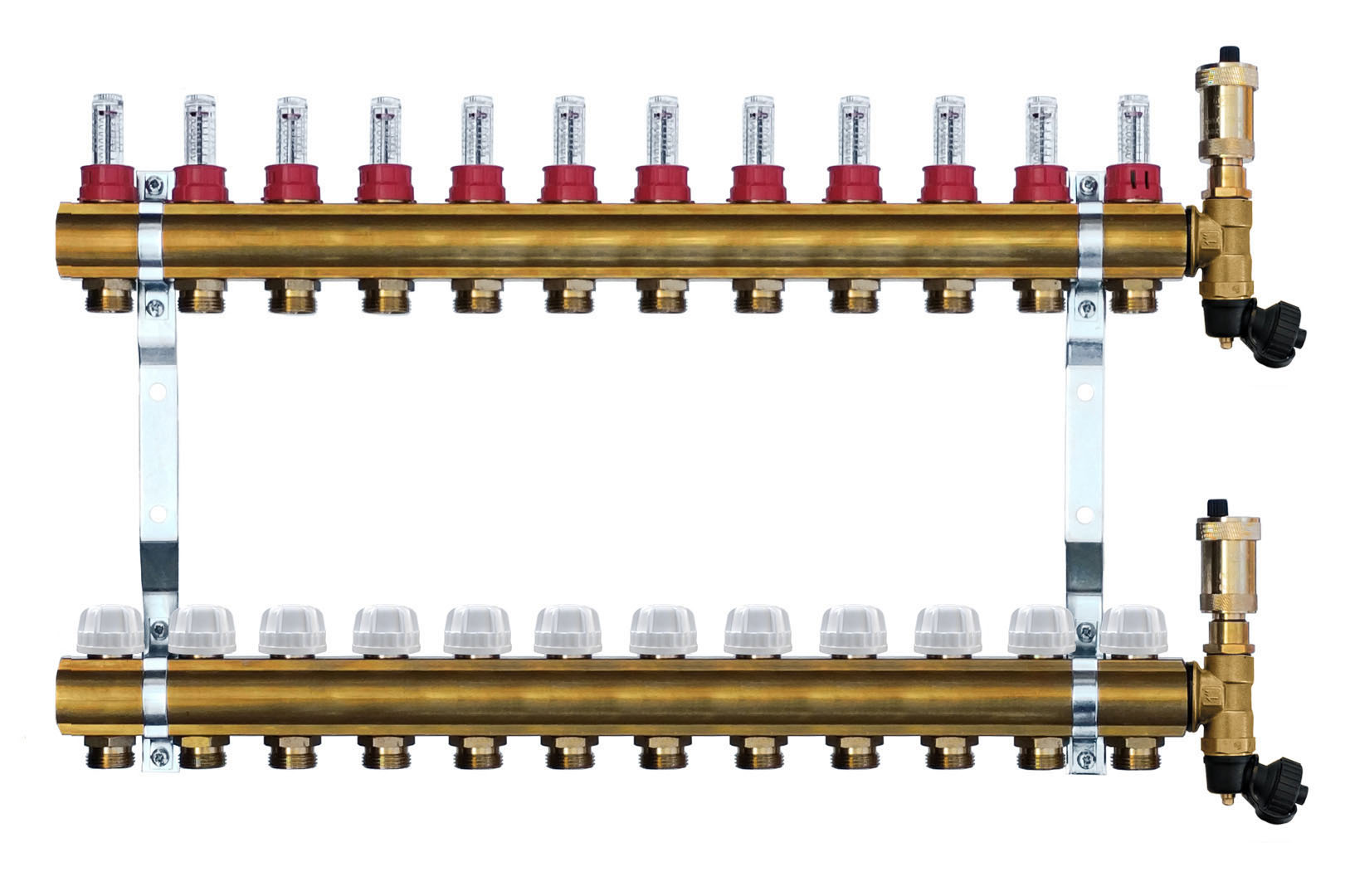

Tento mosadzný 12-cestný rozdeľovač je navrhnutý pre zložité systémy podlahového kúrenia, kde viaceré zóny vyžadujú nezávislú reguláciu. Používa sa často v obytných aj komerčných budovách s veľkými plochami rozdelenými do niekoľkých tepelných zón, napríklad viaceré obývacie izby, kancelárie alebo sklepy. Rozdeľovač umožňuje presné rozdelenie prúdu cez jednotlivé obvody, čím zabezpečuje rovnomerné dodanie tepla a energetickú účinnosť.

Inštalatéri pracujúci na týchto systémoch často stretávajú problémy s hydraulickým vyvážením a rozložením systému. Tento rozdeľovač zjednodušuje proces tým, že poskytuje rovnaké komponenty pre každý obvod, čím sa kalibrácia stáva jednoduchou aj keď je počet obvodov zvýšený. Kompaktný dizajn sa zmestí do štandardných mechanických miestností alebo špeciálnych kúrenských priestorov, zatiaľ čo modulárna konfigurácia podporuje budúce rozšírenie alebo modernizáciu.

Technické parametre

Inštalácia a pripojenie

Rozdeľovač je pripojený pomocou 1-palcových závitových spojov pre hlavný vstup a výstup, kompatibilný so štandardným medeným alebo plastovým potrubím. Každá vetev používa Euroconic pripojenie, aby zabezpečila bezpečné a netekúce spojenia. Pred inštaláciou overte zaradenie rozdeľovača do existujúceho potrubného rozvodu a potvrďte, že všetky montážne statívy sú správne umiestnené, aby podporili jednotku.

• Zarovnajte rozdeľovač horizontálne, aby boli vzduchové ventily a odvádzacie ventily fungujúce správne.
• Uistite sa, že všetky vetev pripojenia sú utiahnuté podľa špecifikácií výrobcu.
• Skontrolujte, či sú automatické vzduchové ventily orientované vertikálne a bez prekážok.
• Zabezpečte rozdeľovač pomocou poskytnutých montážnych statív, aby sa zabránilo opotrebeniu spôsobenému vibráciami.
• Overte dostupnosť odvádzacích ventilov pre pravidelné údržby a zimovanie.

Avoid overtightening vetev pripojení, čo môže poškodiť tesniace plochy. Uistite sa, že izolácia okolo rozdeľovača je aplikovaná po inštalácii, aby sa znížila strata tepla a prenos hluku.

Kompatibilita a príslušenstvo

Tento rozdeľovač je určený na použitie s PEX-AL-PEX 16 x 2 potrubím a vyžaduje Euroconic pripojenia pre bezpečné vetev pripojenia. Aby bolo inštalovanie dokončené, mali by byť zahrnuté ďalšie príslušenstvo, ako sú montážne statívy a ovládacie panely pre prúdomery. Hoci žiadne konkrétne alternatívne modely nie sú uvedené, podobné mosadzné rozdeľovače so z rovnakou konfiguráciou vetev sú dostupné pre porovnanie.

Technická podstata pre projektantov

Rozdeľovač funguje tak, že rovnomerne distribuuje vykurovanú alebo ochladenú tekutinu cez jednotlivé obvody. Integrácia prúdomerov umožňuje manuálne alebo automatické vyváženie, čím sa zníži spotreba energie a zlepší pohodlie obyvateľov. Vzduchové ventily predchádzajú uviazanému vzduchu, ktorý by porušil prúd, zatiaľ čo odvádzacie ventily zabezpečujú údržbu systému a sezónne vypnutie.

Účinnosť systému závisí od správneho rozmeru rozdeľovača vzhľadom na celkový prúd a počet aktívnych obvodov. EPDM tesnenia a stlačovacie pripojenia zvyšujú odolnosť voči termálnej cyklizácii a chemickému vplyvu. DIN 4109 akustická trieda ukazuje na dodržiavanie európskych štandardov zvukovej izolácie, čím je vhodný pre inštalácie v citlivých prostrediach ako sú byty alebo kancelárske budovy.

Služba a prevádzka

Dodá sa pravidelná kontrola automatických vzduchových ventilov a odvádzacích ventilov, aby sa zabezpečila pokračujúca funkcia. Skontrolujte, či sú vetev pripojenia netekúce a opätovne tesníte, ak je to potrebné. Prúdomery by mali byť vizuálne kontrolované na blokády alebo nepravidelné údaje, hoci v technických dokumentoch nie sú špecifikované plánované intervály údržby.

Počas vypnutia systému alebo zimovania otvorte všetky odvádzacie ventily, aby ste odstránili zvyšnú vodu a zabránili poškodeniu mrazom. Po opätovnom naplnení systému odvzduchovejte každý obvod pomocou automatických vzduchových ventilov, kým nebude dosiahnutý stabilný prúd. Tieto kroky pomáhajú udržiavať integritu systému a predlžujú životnosť rozdeľovača a príslušenstva.

Často kladené otázky

Môže sa tento rozdeľovač použiť s roztoky glykolu?
Áno, rozdeľovač je kompatibilný so zmesiami vody obsahujúcimi štandardné protikorózne prísady, vrátane nezmrzajúcich glykolových zmesí.

Je meranie prúdu presné pre všetky prúdy?
Prúdomery majú rozsah merania 0-5 l/min a presnosť +/- 10 %, čo je vhodné pre vyváženie nízkoproudých systémov podlahového kúrenia.

Môže byť rozdeľovač namontovaný vertikálne?
Nie, rozdeľovač musí byť namontovaný horizontálne, aby bol vzduchový ventil a prúdomer funkčný.

Sú vetev ventily zamykateľné?
Áno, dvojregulačné ventily majú zamykacie mechanizmy, aby zabránili manipulácii a udržali vyvážené nastavenie počas prevádzky.

Dokumenty na stiahnutie

• Hygienicky schválený certifikát pre rozdeľovače, rozdeľovacie tyče a príslušenstvo (PDF)
