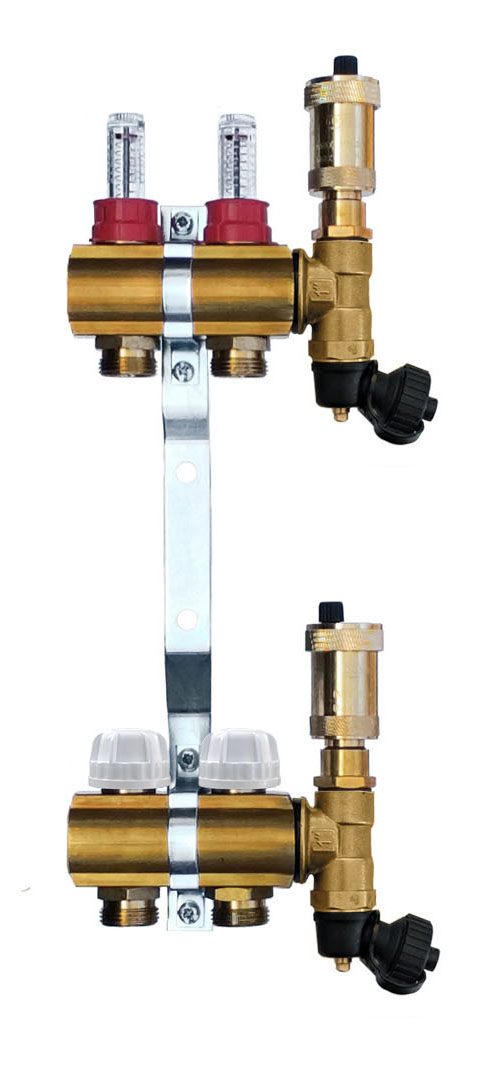

Rozdeľovač mosadzný 2 cestný pre podlahové kúrenie

Podrobný popis

Podlahové kúrenie vyžaduje presnú reguláciu prúdu a distribúciu, aby sa dosiahla rovnomerná teplota na povrchu podlahy. V obytných a komerčných budovách sa tieto systémy často inštalujú v novostavbách a rekonštrukciách, kde efektívnosť priestoru a tepelný komfort sú prioritou. Inštalatéri pracujúci s týmito systémami musia zabezpečiť presný výber a inštaláciu rozdeľovača, aby sa udržala rovnováha a efektívnosť systému. Tento mosierny 2-cestný rozdeľovač je špecificky navrhnutý na použitie v hydronických systémoch podlahového kúrenia a chladenia, ponúkajúc dva obvody s integrovanou meraním a reguláciou prúdu.

Rozdeľovač je vyrobený z lisovanej mosadze a má elektrolitický povrch pre odolnosť proti korózii. Obsahuje dva guľové ventily a prúdomery so zámkom, čo umožňuje individuálnu reguláciu a monitorovanie obvodov. Jednotka je navrhnutá na integráciu do systémov s potrubím PEX-AL-PEX 16 x 2 a je kompatibilná so štandardnými Euroconus prípojkami. Je vhodná na použitie s vodou ako kúrením, tak chladením, vrátane zmesí s antifrézovými príadmi.

Technické parametre

Inštalácia a pripojenie

Inštalácia rozdeľovača zahŕňa pripevnenie jednotky na montážny rám a pripojenie vstupu a výstupu 1 palcovými závitovými prípojkami podľa štandardov DIN ISO EN 228-1. Vstupné a výstupné prípojky používajú Euroconus prípojky, ktoré vyžadujú správne utiahnutie, aby sa zabránilo únikom. Každý obvod je pripojený stlačovacími prípojkami kompatibilnými s potrubím ALPEX 16 x 2. Je dôležité zabezpečiť, že rozdeľovač je vodorovný a všetky prípojky sú utiahnuté podľa špecifikácií výrobcu. Bežné chyby inštalácie zahŕňajú nesprávne utiahnutie prípojiek, čo môže spôsobiť úniky, a nesprávne zaradenie, čo môže ovplyvniť distribúciu prúdu. Jednotka tiež obsahuje automatický vzduchový ventil (1/2 palca) a otáčací odvzdušňovací ventil (1/2 palca) pre údržbu a spustenie systému.

Kompatibilita a príslušenstvo

Tento rozdeľovač je kompatibilný s potrubím PEX-AL-PEX 16 x 2 a Euroconus stlačovacími prípojkami. Odporúča sa použiť špecifikované montážne rámiky a tesniace podložky (WS 3825), aby sa zabezpečila bezpečná a bezúniková inštalácia. Rozdeľovač je navrhnutý na použitie so štandardnými komponentami systému podlahového kúrenia, vrátane termostatov, cirkulátorov a expanzných nádrží. Ďalšie príslušenstvo, ako sú ovládacie panely a izolačné materiály, môže byť potrebné v závislosti od dizajnu systému a miestnych predpisov.

Technický pozadie pre projektantov

Rozdeľovač pracuje tak, že distribuuje vykurovaciu alebo chladiacu kapalinu cez dva samostatné obvody, každý vybavený prúdomerom a guľovým ventilom. Konštrukcia z mosadze poskytuje odolnosť proti korózii a je vhodná na dlhodobé použitie v hydronických systémoch. Materiál EPDM tesnenia zabezpečuje spoľahlivé tesnenie na všetkých prípojkách, zatiaľ čo elektroliticky povrchovaná mosadz poskytuje dodatočnú ochranu proti oxidácii. Jednotka je navrhnutá na integráciu do systémov so štandardnými tlakmi a teplotami a prúdomery umožňujú presnú reguláciu každého obvodu. Zvuková izolácia rozdeľovača vyhovuje štandardom DIN 4109, čo znižuje prenos hluku cez konštrukciu budovy.

Údržba a prevádzka

Doprúča sa pravidelná kontrola rozdeľovača, aby sa zabezpečilo, že všetky prípojky sú utiahnuté a prúdomery fungujú správne. Automatický vzduchový ventil by sa mal kontrolovať na prekážky a odvzdušňovací ventil by sa mal použiť periodicky na odstránenie akéhokoľvek nahromadeného odpadu. Tesniace podložky by sa mali kontrolovať na známky opotrebenia alebo degradácie a v prípade potreby vymeniť. Jednotka nepožaduje plánované intervaly údržby, ale akékoľvek problémy s prúdom alebo tlakom by sa mali vyriešiť okamžite, aby sa zabránilo neefektívnosti systému.

Často kladené otázky

Môže byť tento rozdeľovač použitý s nesprávnymi zmesiami antifrézy?
Je vhodný na použitie s vodou ako kúrením, tak chladením, vrátane zmesí s antifrézovými príadmi. Nesprávne zmesi by sa mali skontrolovať na kompatibilitu s mosadzou a EPDM tesnením.

Aký je maximálny pracovný tlak rozdeľovača?
Maximálny pracovný tlak je 6 bar, čo je vhodné pre typické systémy podlahového kúrenia a chladenia.

Môžu byť prúdomery zablokované v polohe?
Áno, prúdomery sú dvojregulujúce a obsahujú mechanizmus zámku, aby sa zabránilo neoprávneným úpravám.

Aký typ tesniaceho materiálu sa používa?
Rozdeľovač používa EPDM tesniaci materiál, ktorý je kompatibilný s vodou a poskytuje spoľahlivé tesnenie na všetkých prípojkách.

Dokumenty na stiahnutie

• Hygienicky certifikovaný PZH - rozdeľovače, rozvádzače a príslušenstvo (PDF)
