Rozdeľovač mosadzný 4 cestný pre podlahové kúrenie

Podrobný popis

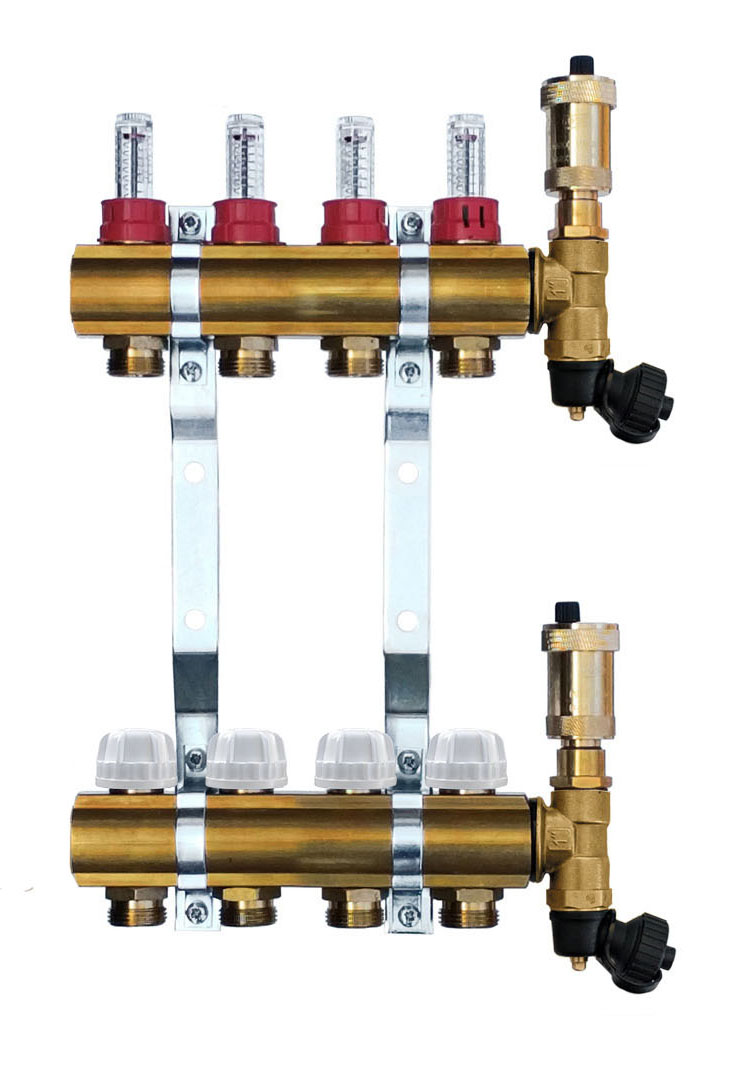

Tento mosadzný 4-cestný rozdeľovač sa často používa v systémoch podlahového kúrenia a chladienia v obytných a komerčných budovách. Slúži ako centrálny distribučný bod pre viacero kúrených slučiek, čím umožňuje presné riadenie prúdu a vyváženie systému. Rozdeľovač sa typicky inštaluje v strojárňových miestnostiach, technických priestoroch alebo v servisných zónach, kde je potrebný prístup pre údržbu. Podporuje kúrenie aj chladienie a je navrhnutý pre integráciu so štandardným potrubím PEX-AL-PEX. Inštalatéri by mali zabezpečiť správne zaradenie do systému a overiť kompatibilitu s existujúcimi komponentami pred montážou.

Rozdeľovač je vhodný pre systémy podlahového kúrenia, kde je kritická rovnomerná distribúcia tepla. Umožňuje riadenie jednotlivých slučiek pomocou zabudovaných prúdometrov a guľových ventilov. Systém môže byť súčasťou väčšieho hydronického siete, vrátane kotlov, tepelných čerpadiel alebo solárnych tepelných systémov. Návrh facilite prístup k ventilom a prúdometrom pre bežné kontroly a úpravy. Inštalatéri musia zabezpečiť, že rozdeľovač je pevne upevnený a všetky pripojenia sú netekúce. Tento komponent je zvlášť užitočný v systémoch s viacerými miestnosťami alebo zónami, kde je požadované nezávislé riadenie teploty.

Technické parametre

Inštalácia a pripojenie

Inštalácia začína výberom vhodného miesta v blízkosti zdroja tepla a zabezpečením dostatočného priestoru pre prístup k ventilom. Rozdeľovač by mal byť namontovaný horizontálne pomocou vhodných závesov. Pripojenia na dodávku a návrat používajú 1-palcové závitové spoje (DIN ISO EN 228-1). Pripojenia na vstup a výstup vyžadujú pevné zatiahnutie pomocou kľúča, aby sa zabránilo únikom. Každá vetva je pripojená prostredníctvom Eurocone spojov, ktoré poskytujú tesné tesnenie, keď sú správne nastavené.

• Overte, či sú všetky komponenty kompatibilné s systémovou médiou a prevádzkovými podmienkami.
• Použite odporúčaný tesniaci materiál (EPDM) pre všetky pripojenia, aby sa zabránilo únikom.
• Zabezpečte, že rozdeľovač je vodorovný a zaradený do systému, aby sa predišlo napätiam v potrubie.
• Bežné chyby zahŕňajú nesprávnu orientáciu prúdometrov a preťaženie spojov, čo môže poškodiť závity alebo tesnenia.

Kompatibilita a príslušenstvo

Tento rozdeľovač je kompatibilný s potrubím PEX-AL-PEX 16 x 2 a vyžaduje Eurocone spoje pre bezpečné pripojenie vetiev. Tiež funguje so štandardným 1-palcovým závitovým potrubím pre hlavné pripojenie na dodávku a návrat. Aby sa dokončila inštalácia, typicky sú potrebné nasledujúce príslušenstvo: závesy, tesniace kruhy (WS 3825) a voliteľné rozvadzky pre ochranu a estetiku. Systém by mal byť po inštalácii skontrolovaný na úniky, aby sa zabezpečilo, že všetky pripojenia sú bezpečné a funkčné.

Technický pozadie pre projektantov

Rozdeľovač pracuje tým, že rozdeľuje a vodič prúd vykúreného alebo ochladeného vody do jednotlivých slučiek v systéme podlahového kúrenia. Mosadzná konštrukcia poskytuje odolnosť proti korózií v vlhkom prostredí. Prúdometre umožňujú manuálne nastavenie a monitorovanie prúdu v každej slučke, čo je esenciálne pre dosiahnutie vyváženého rozdelenia tepla. Eurocone spoje zabezpečujú tesné pripojenie medzi rozdeľovačom a distribučným potrubím. Návrh tiež zahŕňa akustické izolácie, ktoré spĺňajú normy DIN 4109, čím sa znižuje prenos hluku cez konštrukciu budovy.

Účinnosť systému závisí od presného vyváženia prúdu, čo je zabezpečené dvojregulačnými ventilmi s možnosťou uzamknutia. Musia sa dodržiavať limity prevádzkovej teploty a tlaku, aby sa predišlo poškodeniu komponentov. Použitie EPDM tesnení zabezpečuje dlhodobú spolehlivosť v rôznych termálnych podmienkach. Správna integrácia so zvyškom hydronického systému je kľúčová pre optimálny výkon a trvanlivosť.

Údržba a prevádzka

Pravidelná kontrola rozdeľovacej tyče zahŕňa prehliadku na úniky vo všetkých pripojeniach a overenie, či prúdometre fungujú správne. Guľové ventily by mali byť občas otvorené a uzavreté, aby sa predišlo ich zablokovaniu. Ak systém nie je dlhodobo v prevádzke, by mal byť vyčistený a vyčistený, aby sa predišlo usadeninám. Prúdometre môžu byť uzamknuté, aby sa zabránilo neoprávneným úpravám. Žiadne konkrétne intervaly údržby nie sú uvedené, ale ročné kontroly sú odporúčané, aby sa udržiavala integrita systému.

• Kontrolujte známky opotrebenia alebo korózií na mosadznom telese a spojoch.
• Zabezpečte, že všetky ventily sa voľne pohybujú a pevne uzatvárajú.
• Skontrolujte automatický vzduchový ventil a odvážiaci ventil na správnu funkciu počas údržby.

Často kladené otázky

Môže byť tento rozdeľovač použitý s ne-PEX-AL-PEX potrubím?
Odporúča sa použiť potrubie PEX-AL-PEX 16 x 2 pre kompatibilitu. Iné typy môžu vyžadovať dodatočné spoje alebo adaptéry.

Sú prúdometre nastaviteľné?
Áno, dvojregulačné prúdometre umožňujú manuálne nastavenie prúdu a môžu byť uzamknuté, aby sa zabránilo neoprávneným úpravám.

Ktorý tesniaci materiál je potrebný pre pripojenia?
Na Eurocone spoje a závitové pripojenia sa odporúčajú EPDM tesnenia, aby sa zabezpečilo vodotesné pripojenie.

Je možné inštalovať tento rozdeľovač vo vertikálnej polohe?
Hoci rozdeľovač sa typicky inštaluje horizontálne, vertikálne montovanie je možné, ak priestorové obmedzenia to vyžadujú. Zabezpečte, že všetky pripojenia sú prístupné a bezpečné.

Dokumenty na stiahnutie

• Hygienicky certifikovaný test pre rozdeľovače a príslušenstvo (PDF)
