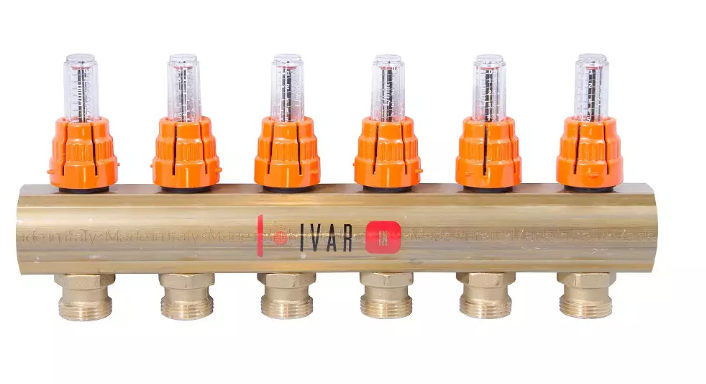

Rozdeľovač - osadený regulačnými prietokomermi - 1"xEK; 12cestný; mosadz

Podrobný popis

Rozdeľovače s integrovanými riadiacimi prúdom meradlami sú základné komponenty hydraulických kúrení, najmä v podlahových kúreniach. Umožňujú presné regulovanie prúdenia v rôznych obvodoch, čím zabezpečujú rovnomerné rozdelenie tepla. Tento 12-cestný model je vhodný pre obytné a komerčné budovy, kde sú zónovanie a tepelná účinnosť kľúčové. Inštalatéri pracujúci na kombinovaných systémoch podlahového a radiátorového kúrenia musia zabezpečiť správne vyčistenie a údržbu systému, aby sa predišlo zablokovaniam a neefektívnosti.

Pri inštalácii tohto rozdeľovača by mal projektant zvážiť hydraulickú vyváženosť a potrebu presného merania prúdenia v každom obvode. Mosadzná konštrukcia poskytuje odolnosť proti korózii a trvanlivosť, čo zaručuje vhodnosť pre dlhodobú prevádzku v uzavretých kúrení. Vzdialenosť výtokov 50 mm umožňuje kompaktnú inštaláciu do štandardných zásuvných alebo podlahových skríň.

Technické parametre

Materiál	Mosadz CW617N
Pracovná teplota	+90 °C
Nominálny tlak	PN 10
Vzdialenosť výtokov	50 mm
EAN	8595145900404
Hmotnosť	4,27 kg
Kód	501770
Značka	IVAR

Pracovná teplota +90°C a tlaková trieda PN 10 sú kľúčové faktory pri určovaní vhodnosti tohto rozdeľovača pre podlahové kúrenie. Meradlá prúdu majú rozsah regulácie 0÷5 l/min, čo je vhodné pre aplikácie s nízkym prúdom. Materiál, mosadz CW617N, zabezpečuje kompatibilitu so štandardnými kúrenými médiom a dlhodobú mechanickú stabilitu.

Inštalácia a pripojenie

Rozdeľovač má bočné vstupy s pripojením 1" F a 12 výtokov s 3/4" EK závitmi. Vzdialenosť výtokov 50 mm umožňuje štandardné trubkovanie a pripojenie k jednotlivým kúreným obvodom. Inštalatéri musia zabezpečiť, že všetky pripojenia sú utiahnuté podľa špecifikácií výrobcu a že systém je vyčistený pred uvedením do prevádzky, aby sa odstránili nečistoty. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu meradiel prúdu a nedbanlivé zaradenie rozdeľovača do kúrených obvodov, čo môže spôsobiť nerovnomerné prúdenie.

Kompatibilita a príslušenstvo

Tento rozdeľovač je navrhnutý pre použitie v podlahových kúreniach a je kompatibilný so štandardnými kúrenými obvodmi s 3/4" EK pripojením. Podľa návrhu systému môže byť potrebné použiť dodatočné komponenty ako izolácia, montážne závesy a vyvažovacie ventilá. Výrobca odporúča použitie prípravku GEL.LONG LIFE 100 na ochranu systému pred koróziou a nečistotami.

Technický pozadie pre projektantov

Rozdeľovač rozdeľuje prichádzajúci prúd vody do 12 jednotlivých obvodov, každý z ktorých má riadiace prúdom meradlo. Mosadzné CW617N teleso poskytuje dobrú tepelnú vodivosť a odolnosť proti mechanickému stresu. Meradlá prúdu umožňujú manuálne nastavenie prúdenia, čím sa zabezpečuje vyvážené rozdelenie tepla. Integrácia tohto rozdeľovača do systému závisí od celkovej hydraulického návrhu, vrátane kapacity čerpadla a veľkosti potrubia. Trvanlivosť a účinnosť sú ovplyvnené kvalitou systémového vody a pravidelnosťou údržby.

Servis a prevádzka

Pravidelné vyčistenie systému je nevyhnutné na predchádzanie zablokovaniam a zabezpečenie dlhodobého výkonu meradiel prúdu. Výrobca odporúča dôkladné vyčistenie pred uvedením do prevádzky a pravidelné kontroly počas prevádzky. Nie sú poskytované konkrétne intervaly údržby, ale akékoľvek známky zníženého prúdu alebo nerovnomerného kúrenia by mali vyvolať kontrolu rozdeľovača a príslušných komponentov.

Často kladené otázky

Môže byť tento rozdeľovač použitý v kombinovaných systémoch podlahového a radiátorového kúrenia?
Áno, je vhodný pre takéto systémy, ale vyžaduje pečlivé vyvažovanie a vyčistenie systému, aby sa zabezpečila kompatibilita a účinnosť.

Aká je maximálna pracovná teplota pre tento rozdeľovač?
Maximálna pracovná teplota je +90°C, ako je uvedené v technických údajoch.

Aký prípravok sa odporúča pre ochranu systému?
Výrobca odporúča použitie prípravku GEL.LONG LIFE 100 na prevenciu korózie a nečistôt.

Aké sú veľkosti pripojení na vstupoch a výtokoch?
Vstup je 1" F a výtoky sú 3/4" EK, s vzdialenosťou 50 mm medzi výtokmi.
