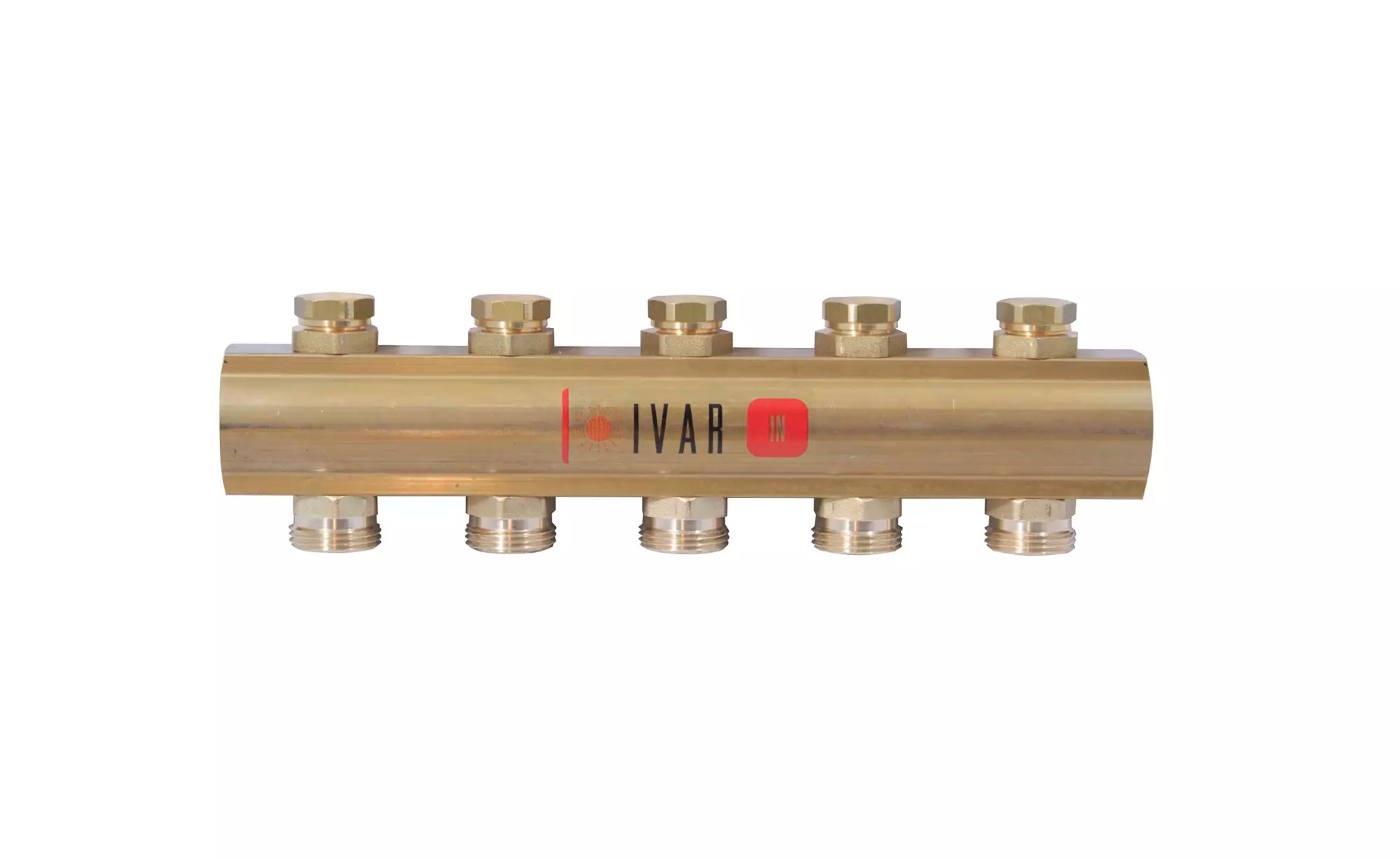

Rozdeľovač - osadený regulačnými šróbeniami - 5/4"xEK; 4cestný; mosadz

Podrobný popis

Tento 4-cestný rozdeľovač sa často používa v systémoch podlahového kúrenia na rovnomerné rozdelenie a reguláciu teplej vody do viacerých obvodov. Nájde uplatnenie v obytných aj komerčných budovách, kde je potrebné zónovanie a tepelné vyváženie. Inštalatéri pracujúci na systémoch podlahového kúrenia s týmto komponentom stretnú pri nastavovaní alebo rozšírení systému. Rozdeľovač zabezpečuje rovnomerné rozdelenie prietoku a umožňuje individuálne vyváženie obvodov prostredníctvom integrovaného šróbenia a uzatváracích šróbení.

Design zariadenia umožňuje montáž nových inštalácií aj rekonštrukcií, najmä v systémoch vyžadujúcich presnú kontrolu prietoku. Často sa integruje s termostatickými regulátormi, obiehacími čerpadlami a tepelnými výmenníkmi ako sú rúrky podlahového kúrenia. Dôvodom mosadzného konštrukcie a vysokého odolnosti proti pracovnej teplote je vhodnosť pre centrálny systém kúrenia využívajúci horúcu vodu ako prenosové médium.

Technické parametre

Montáž a pripojenie

Montáž zahŕňa pripojenie bočných vstupov (1“ F a 5/4“ F) k primárnym prívodným a odtokovým potrubiam a štyroch 3/4“ EK závitových výstupov k jednotlivým obvodovým sluhotám. Uistite sa, že všetky pripojenia sú utiahnuté podľa momentového špecifikácie výrobcu, aby sa predišlo únikom. Skontrolujte, či sú vstupné a výstupné otvory správne zaradené do rozvrhu systému. Častou chybou je nesprávna orientácia rozdeľovača, ktorá môže narušiť vyváženie prietoku a spôsobiť nerovnomerné kúrenie. Vždy overte smer prietoku a uistite sa, že šróbenia sú dostupné pre budúce úpravy.

Kompatibilita a príslušenstvo

Tento rozdeľovač je kompatibilný so štandardnými 3/4“ EK závitovými potrubiami a príslušenstvom používaným v systémoch podlahového kúrenia. Pre plnú funkčnosť systému by mal byť použitý spolu s termostatickými ventilmi, obiehacími čerpadlami a prúdometami. K dodatočnému príslušenstvu môžu patriť aj tlakomery a vyvažovacie nástroje pre presné nastavenie systému. Pre túto verziu nie sú uvedené konkrétne príslušenstvo.

Technický pozadie pre projektantov

Rozdeľovač pracuje tým, že rozdeľuje prívodný prietok do štyroch samostatných obvodov, ktoré je možné individuálne regulovať pomocou integrovaného šróbenia a uzatváracích šróbení. Materiál CW617N poskytuje dobrú odolnosť proti korózii a mechanickú pevnosť, čo zaručuje vhodnosť pre dlhodobé použitie v prostredí horúcich vodných systémov. Jeho integrácia do systému závisí od celkového hydraulického návrhu, vrátane priemerov potrubie, kapacity čerpadla a vlastností tepelných výmenníkov. Pre maximalizáciu účinnosti a životnosti zabezpečte, že rozdeľovač je inštalovaný v mieste bez mechanického stresu a nadmerných vibrácií.

Servis a prevádzka

Počas bežného servisu skontrolujte rozdeľovač na príznaky úniku, koróziu alebo zablokovania. Skontrolujte, či všetky šróbenia fungujú hladko a pripojenia sú pevné. Nie sú uvedené konkrétne intervaly servisu, ale odporúča sa vizuálna kontrola počas ročného servisu systému. Ak sa pozoruje nerovnomerné kúrenie, znovu nastavte šróbenia na obnovenie vyváženia. Hýbajte šróbeniami opatrné, pretože preťaženie môže spôsobiť poškodenie alebo problémy s tesnením.

Často kladené otázky

Môže byť tento rozdeľovač použitý s glykolovými kúrenými fluidami?
Áno, ak je fluid kompatibilné s materiálom CW617N a nepresahuje maximálnu pracovnú teplotu +120 °C.

Aký je odporúčaný spôsob utiahnutia EK-závitových pripojení?
Použite kľučku na utiahnutie pripojení podľa momentového odporúčania výrobcu, aby sa predišlo únikom a poškodeniu závitov.

Je možné nahradiť jednotlivé komponenty rozdeľovača?
Nahradenie interných komponentov ako tesnenia alebo šróbení môže byť možné, ale celková jednotka je zvyčajne navrhnutá pre úplnú výmenu v prípade výrazného opotrebenia alebo poškodenia.

Ako vzdialenosť medzi výstupmi ovplyvňuje výkon systému?
50 mm vzdialenosť je navrhnutá pre štandardné rozloženie potrubie a neovplyvňuje výkon výrazne, ak je celkový systém správne vyvážený.
