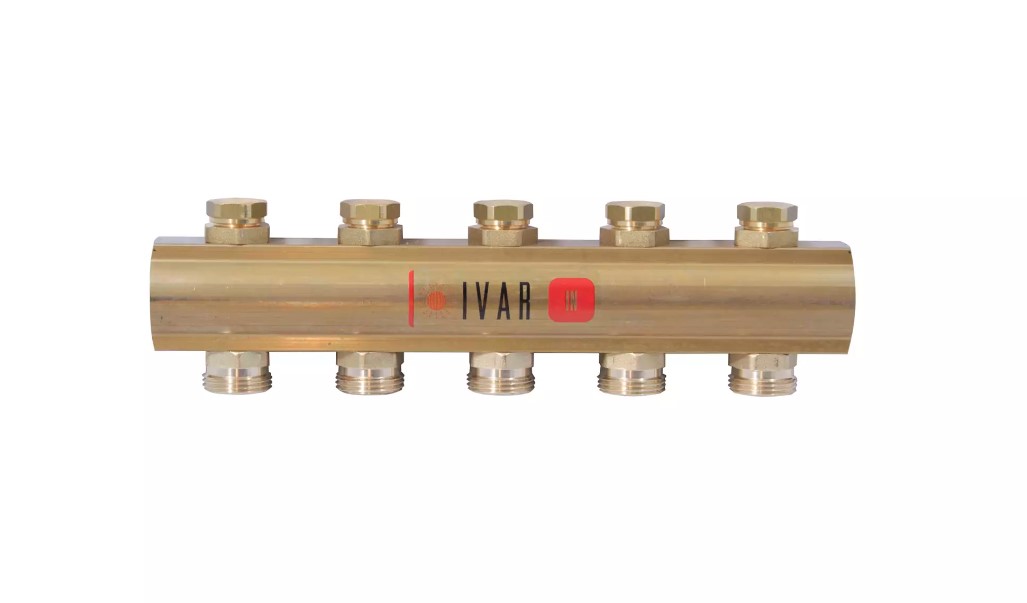

Rozdeľovač - osadený regulačnými šróbeniami - 5/4"xEK; 5cestný; mosadz
Kód: 400005Súvisiaci tovar
Podrobný popis
Rozdeľovače sú základné komponenty hydraulických kúrení, najmä v inštaláciách podlahového kúrenia, kde je potrebná presná regulácia prietoku. Tento 5-cestný rozdeľovač sa často používa v obytných a komerčných budovách na správu distribúcie vyhriatej vody do viacerých zón. Inštalatéri pracujúci na takýchto systémoch musia zabezpečiť presný rozmer a správne zapojenie, aby udržali efektívnosť systému a predišli tepelným nerovnováham.
IVAR CI 553 je odolným riešením pre vyvažovanie a reguláciu prietoku vody v viacnásobných systémoch podlahového kúrenia. Inštaluje sa medzi primárnym kúrením a sekundárnymi distribučnými slučkami, čím umožňuje individuálnu úpravu každej zóny. Tento dizajn podporuje nové inštalácie aj modernizácie systémov, kde môže byť potrebné nahrať alebo rozšíriť existujúce rozdeľovače.
Technické parametre
| Materiál | Mosadzná CW617N |
|---|---|
| Pracovná teplota | +120 °C |
| Nominálny tlak | PN 10 |
| Kód | 400005 |
| Značka | IVAR |
Inštalácia a pripojenie
Rozdeľovač má bočné vstupy 1“ F a 5/4“ F a výstupy 3/4“ EK s rebrami. Pri inštalácii sa musia vstupy pripojiť k primárnemu kúreniu a výstupy k jednotlivým slučkám podlahového kúrenia. Rozostup 50 mm medzi výstupmi sa musí zohľadniť pri rozvode potrubia, aby sa predišlo prekážkam s okolitými komponentmi. Častou chybou je nesprávne zaradenie výstupných otvorov alebo nedostatočné pripevnenie rozdeľovača k stabilnej montážnej podložke, čo môže v čase spôsobiť vibrácie a netesnosti. Vždy overte, že všetky pripojenia sú utiahnuté podľa momentových špecifikácií výrobcu a že rozdeľovač je vyrovnaný, aby sa predišlo nerovnomernému rozdeleniu vody.Kompatibilita a príslušenstvo
Tento rozdeľovač je kompatibilný so štandardnými systémami podlahového kúrenia s 3/4“ EK závitovými pripojeniami. Používa sa zvyčajne spolu s teplotnými snímačmi, vyvažovacími ventilmi a izolačnými materiálmi na optimalizáciu výkonu systému. Podľa rozvrhu inštalácie môžu byť potrebné ďalšie komponenty, ako sú izolácia potrubia a montážne závesy. Pre túto verziu nie sú špecifikované žiadne príbuzné produkty.Technický pozadie pre projektantov
IVAR CI 553 funguje tak, že umožňuje individuálnu úpravu každého výstupu prostredníctvom integrovaných regulovacích a uzatváracích skrutín. Tým umožňuje presnú kontrolu prietoku vody do každej zóny kúrenia, čím sa zabezpečuje rovnomerné rozdelenie tepla. Mosadzný materiál CW617N ponúka dobrú mechanickú pevnosť a odolnosť proti korózií, čím je vhodný na dlhodobé použitie vo vlhkom prostredí. Dizajn umožňuje jednoduchý prístup k regulovacím skrutinám pre údržbu a úpravy. Rozdeľovač by sa mal integrovať do systému so správnou izoláciou a podporou, aby sa predišlo tepelným stratám a mechanickému stresu.Údržba a prevádzka
Rozdeľovač vyžaduje minimálnu údržbu vďaka svojej odolnej konštrukcii. Pravidelné kontroly by mali zahŕňať prehliadku pripojení na netesnosti a overenie, či regulovacie skrutiny fungujú správne. V technických údajoch nie sú špecifikované žiadne konkrétne intervaly údržby. Ak sa objavia nepravidelnosti v prietoku, regulovacie skrutiny by mali byť úpravené, aby sa obnovila vyváženosť. V prípade podozrenia z vnútornej záplaty alebo korózií by sa rozdeľovač mal rozmontovať na prehliadku a vyčistenie, ak je to potrebné.Často kladené otázky
Môže byť tento rozdeľovač použitý v systémoch s vyššími pracovnými teplotami?
Nie je odporúčaný pre použitie vyššie ako +120°C, keďže to prekračuje špecifikovanú pracovnú teplotu.
Aký je maximálny tlak, ktorý tento rozdeľovač vydrží?
Nominálny tlak je PN 10, čo znamená, že je vhodný pre systémy pracujúce pri až 10 bar.
Je možné nahradiť jednotlivé regulovacie skrutiny?
Áno, regulovacie a uzatváracie skrutiny sú navrhnuté pre náhradu v prípade poškodenia alebo opotrebenia.
Môže byť tento rozdeľovač použitý s plastovými potrubiami?
Áno, ak sú pripojenia kompatibilné s 3/4“ EK závitovými výstupmi.
Dodatočné parametre
| Kategória: | IVAR.CI 553 - rozdeľovač s regulačnými šróbeniami |
|---|---|
| Hmotnosť: | 1.45 kg |
| EAN: | biela |
| Druh výrobku: | rozdeľovač / zberač |
| Rozmer závitu: | 5/4" |
| Typ pripojenia: | zverné šróbenie |
| Materiál: | mosadz |
| Materiál: | mosadz CW617N |
| Menovitý tlak: | PN 10 |
| Prevádzková teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 22.11.2024 7:29:09 |
