Roznášací plech UHPS
Kód: UHPS1/64KSSúvisiaci tovar
Podrobný popis
Suché systémy podlahového kúrenia sa často používajú v obytných a komerčných budovách na zabezpečenie rovnomerného a efektívneho kúrenia na úrovni podlahy. Inštalatéri pracujúci s týmito systémami často potrebujú komponenty, ktoré zabezpečujú presné umiestnenie potrubia a efektívny prenos tepla. Rozdeľovacia doska IVAR UHPS1/64KS je špecificky navrhnutá na použitie s potrubím s priemerom 16 mm v suchých systémoch, kde sa potrubie zasýpá tenkou vrstvou maltu alebo tesnenia namiesto plného betónového podlahového nivelačného poteru. Tento spôsob zníži čas inštalácie a umožní rýchlejsie suché obdobie v porovnaní s tradičnými mokrými systémami.

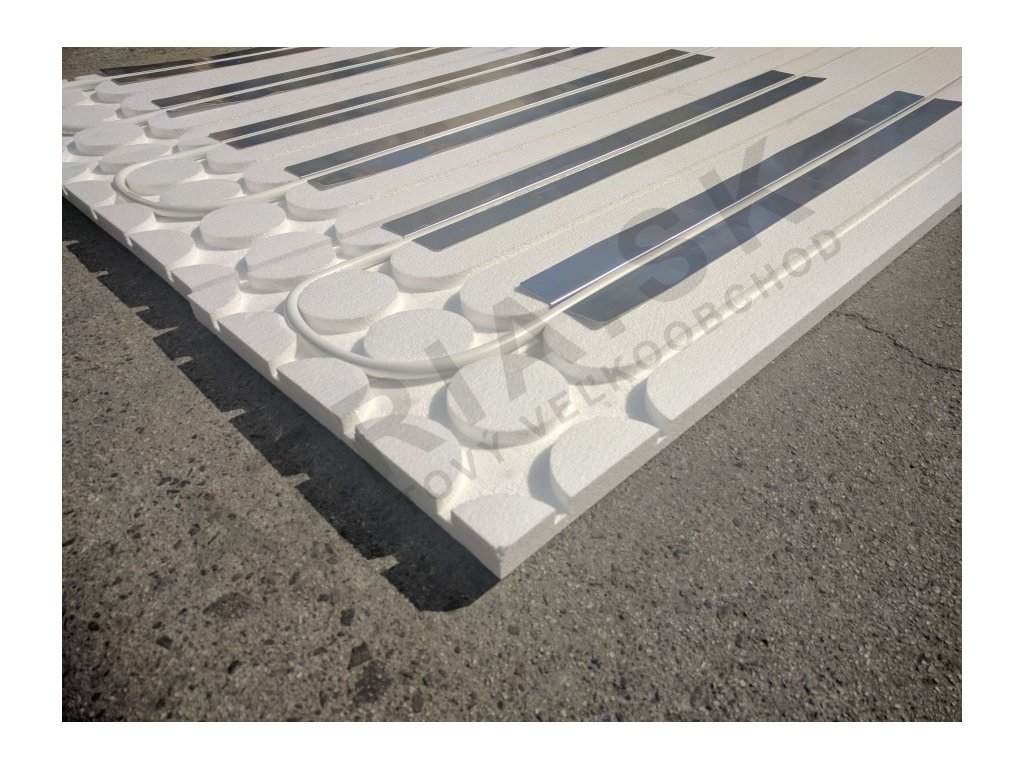

Doska UHPS1/64KS sa inštaluje do izolačných dosiek z rozťatého polystyrénu a zabezpečuje, že kúrenie potrubie je správne rozložené a podporované. Jej dizajn zabráni bočnému pohybu potrubia počas zasýpania a zaručuje plný kontakt medzi potrubím a okolajúcim materiálom. Toto zabezpečuje konzistentné rozdelenie tepla po celom povrchu podlahy a minimalizuje tepelné mostíky. Systém je zvlášť vhodný pre rekonštrukcie alebo projekty, kde je potrebná rýchla inštalácia.
Technické parametre
| Hmotnosť | 0,3 kg |
|---|---|
| Kód | UHPS1/64KS |
| Značka | IVAR |
Doska UHPS1/64KS má rozmery 1000 x 120 x 0,40 mm a je vyrobená z hliníka. Doska je navrhnutá tak, aby pokryla približne 70 % celkovej dĺžky potrubia, čím zabezpečuje dostatočnú plochu pre prenos tepla. Prepojovací prvok zabezpečuje, že susedné dosky sa prekrývajú bezpečne, čím sa zabráni vzniku medzier, ktoré by mohli ohrozovať konštrukčnú integritu systému. Tieto parametre sú zásadné pre určenie správneho počtu dosiek potrebných na inštaláciu a pre zabezpečenie kompatibility s existujúcimi rozvodom podlahového kúrenia.
Inštalácia a pripojenie

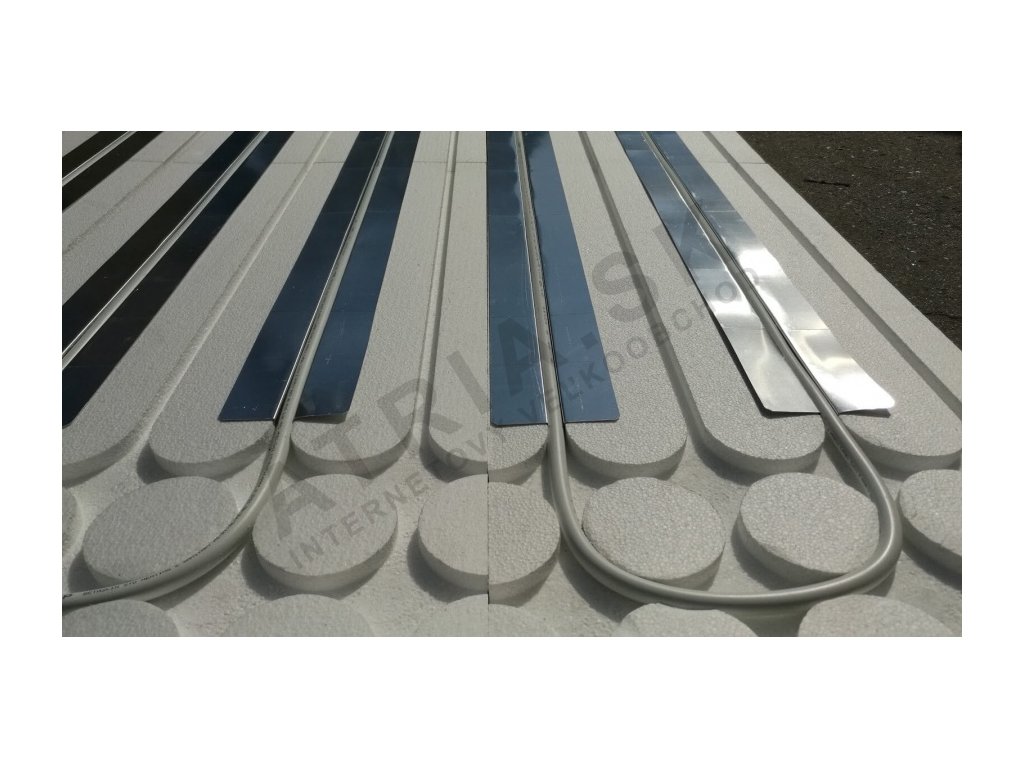

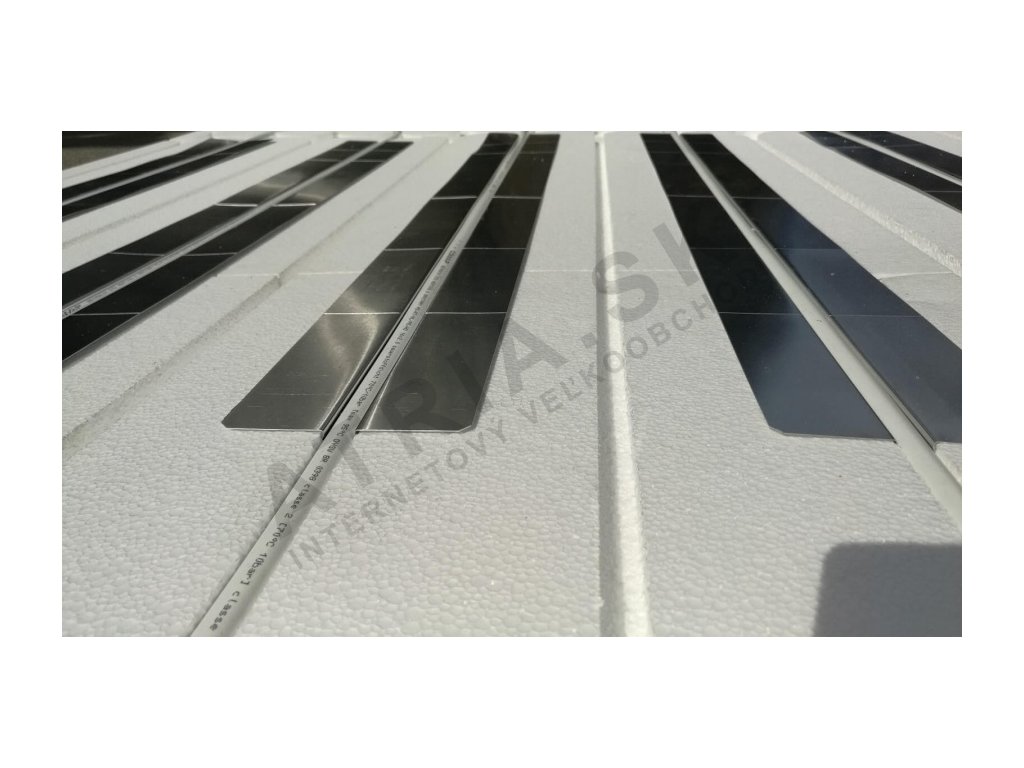

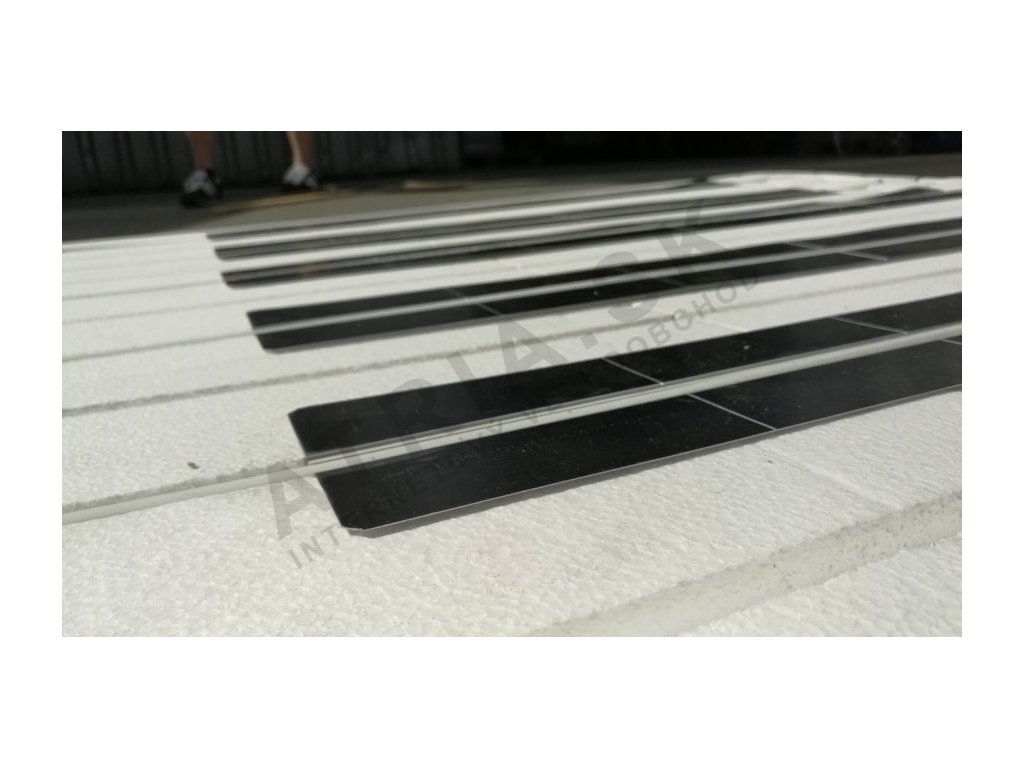

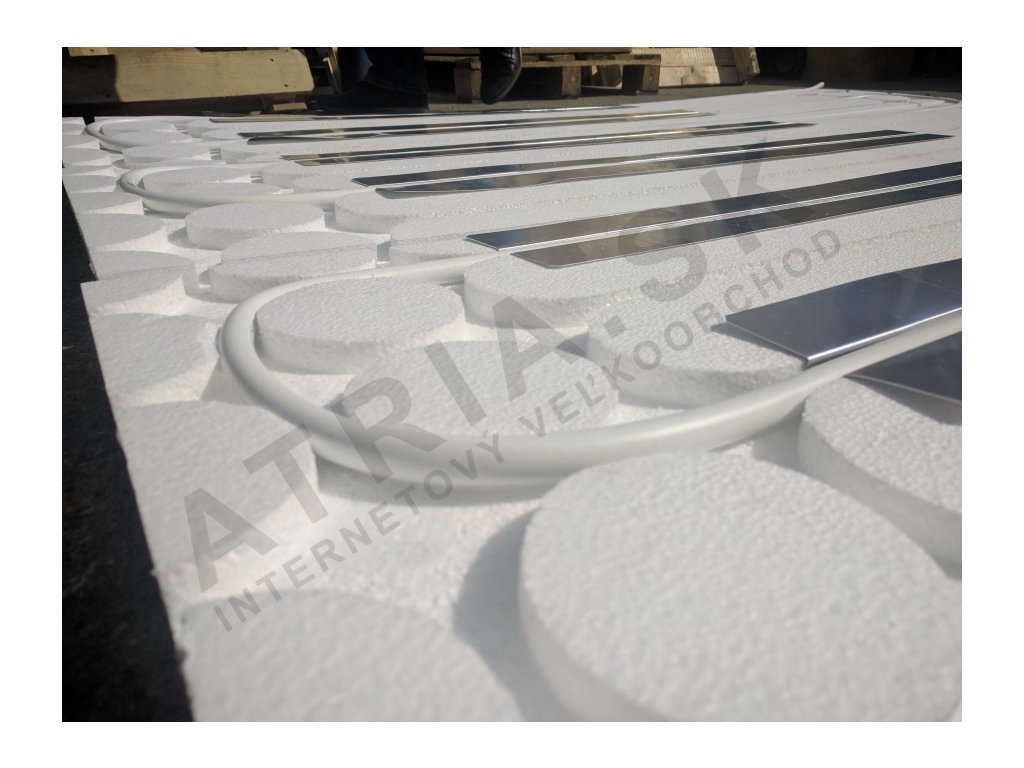

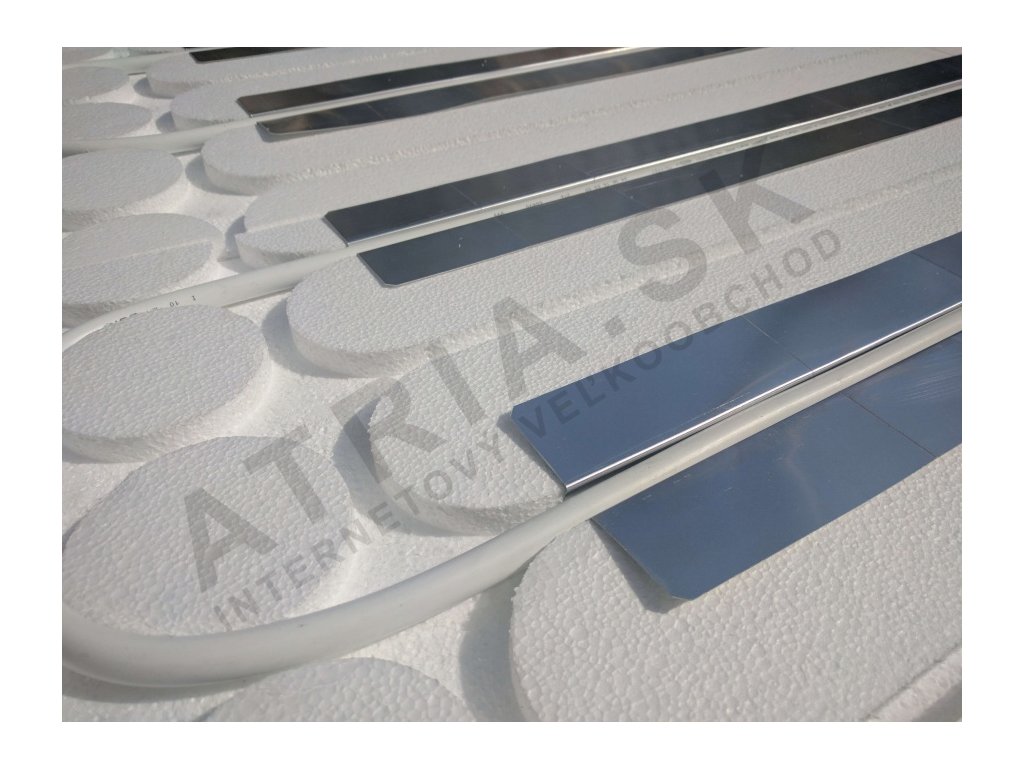

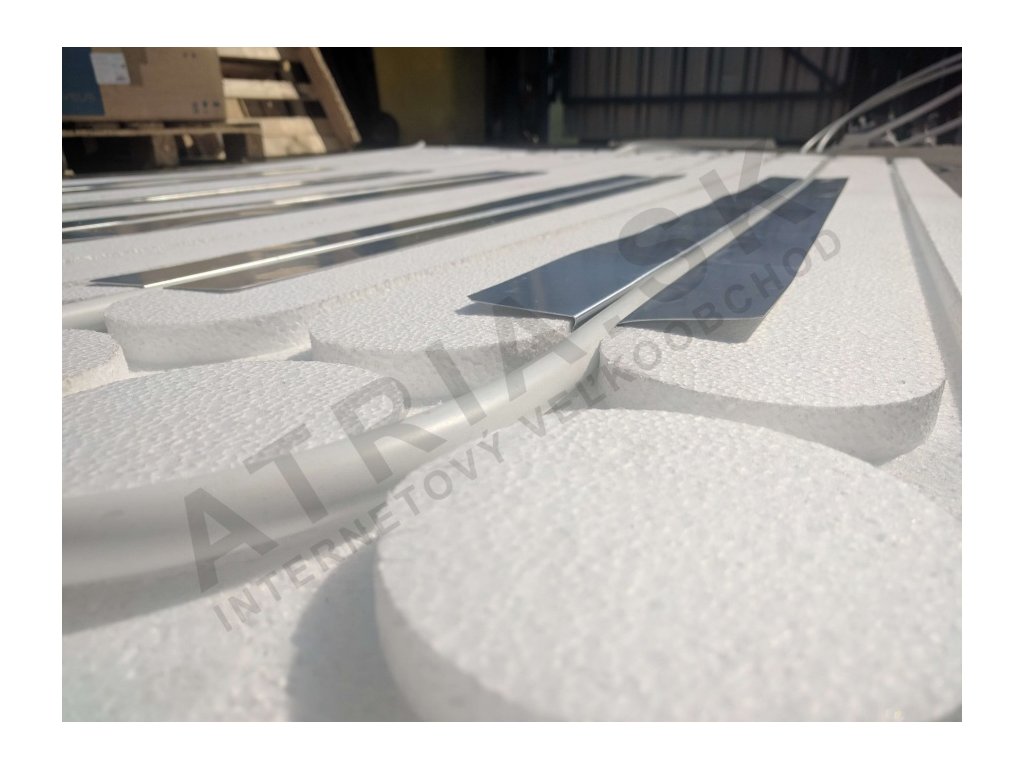

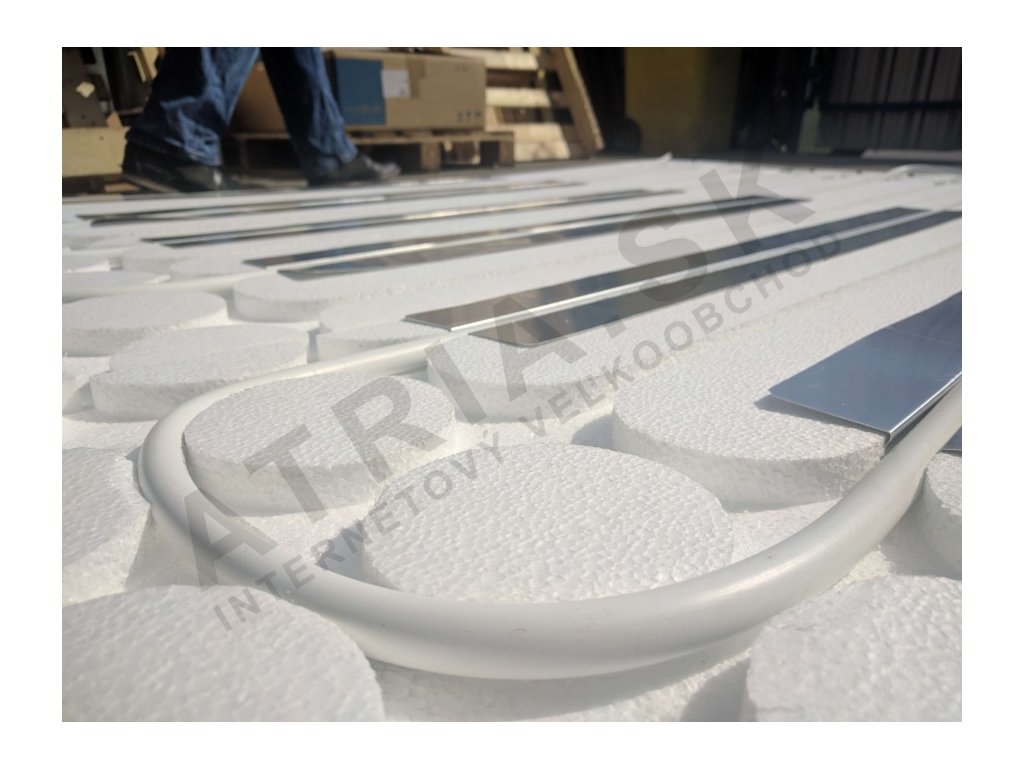

Inštalácia začína vložením dosiek UHPS1/64KS do polystyrénového podkladu. Dosky by mali byť rozložené v mriežkovom vzore, zarovnajúc prepojovacie hrany, aby sa zabránilo ich nesprávnemu zaradeniu. Po umiestnení sa 16 mm potrubie vloží do určených drážok. Je dôležité overiť, že potrubie je správne umiestnené v drážkach a že sa nezvrtá ani nezakúčuje. Častou chybou je nedostatočné pokrytie potrubia tesnením, čo môže viesť k zníženiu výstupu tepla. Inštalatéri by mali tiež skontrolovať, či sú prepojovacie hrany plne zapojené, aby sa zabránilo zdvíhaniu alebo posúvaniu počas zasýpania.
Kompatibilita a príslušenstvo
Doska UHPS1/64KS je kompatibilná so štandardnými suchými systémami podlahového kúrenia s 16 mm potrubím. Zvyčajne sa používa spolu s izolačnými doskami z polystyrénu, ako je model UHPD (STIROTERMAL DRY). Pre zachovanie integrity systému sa odporúča použiť oddelovaciu fóliu, ako je 601001H, aby sa zabránilo tesneniu preniknutia do izolačnej vrstvy. Tieto príslušenstvo zabezpečuje optimálne výkon a trvanlivosť systému podlahového kúrenia.
Technický pozadie pre projektantov
Doska UHPS1/64KS funguje tak, že poskytuje stabilnú a termálne vodivú platformu pre kúrenie potrubie. Hliníková konštrukcia zabezpečuje vysokú tepelnú vodivosť, čo umožňuje efektívny prenos tepla z potrubia na povrch podlahy. Výška dosky 0,5 mm zabezpečuje, že potrubie zostáva na správnej hĺbke v tesnení, čím sa maximalizuje výdaj tepla. Protrúzy 5 mm pod zárezmi zabezpečujú, že potrubie je plne obklopené tesnením, čím sa zlepšuje tepelný kontakt a zníži sa riziko chladných miest. Správna integrácia do systému vyžaduje pečlivé plánovanie, aby sa zabezpečila rovnomerná vzdialenosť a pokrytie, najmä v rozsiahlych alebo nepravidelných miestnostiach.
Servis a prevádzka
Počas prevádzky doska UHPS1/64KS vyžaduje minimálny servis. Je však dôležité pravidelne skontrolovať systém na príznaky poškodenia alebo nesprávneho zaradenia, najmä po významných rekonštrukciách alebo štruktúrnych zmenách. Akékoľvek viditeľné trhliny alebo odtrhnutia dosiek by mali byť vyriešené okamžite, aby sa udržala účinnosť systému. Pre tento komponent nie sú stanovené servisné intervaly, keďže sa považuje za pasívny prvok v systéme podlahového kúrenia.
Často kladené otázky
Môže byť UHPS1/64KS použitý s 16 mm potrubím PE-Xa?
Áno, UHPS1/64KS je špecificky navrhnutý pre 16 mm potrubie, vrátane PE-Xa, za predpokladu, že sa používa v suchom systéme podlahového kúrenia.
Je možné orezať dosky UHPS1/64KS, aby sa prispôsobili nepravidelným priestorom?
Orezať dosky je akceptovateľné, ale je dôležité zachovať prepojovaciu hranu aspoň na jednej strane, aby sa zabezpečilo bezpečné pripojenie k susedným doskám.
Aký je účel protrúzov na vnútri dosky?
Protrúzy 5 mm zabezpečujú, že potrubie je plne obklopené tesnením, vrátane zospodu, čím sa zlepšuje prenos tepla a zabráni sa tepelnému mostíkovaniu.
Ako prepojovací dizajn prospeje systému?
Prepojovací dizajn zabráni medzerám medzi doskami, čím zabezpečuje nepretržité pokrytie a zabráni tesneniu preniknutia do izolačnej vrstvy.
Dodatočné parametre
| Kategória: | Systémové dosky |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 1.325 kg |
| Dostupnosť: | Skladom alebo u dodávateľa |
Video Roznášací plech UHPS
