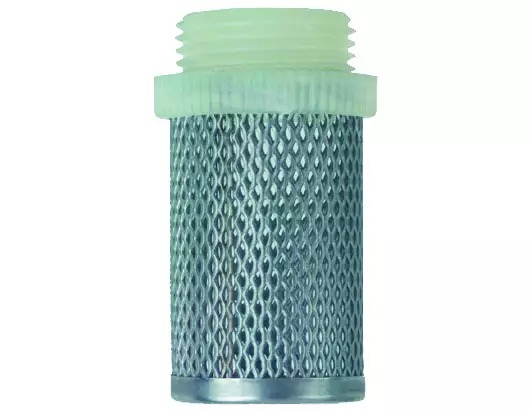

Sací kôš - ku spätnému ventilu EURA - 1"M

Podrobný popis

Tento sálový košik sa často používa v domových a priemyselných systémoch recirkulácie vody, vrátane vykurovacích, čerpacích a zavlažovacích obvodov. Je typicky inštalovaný pred nevracajúcimi ventilmi, aby zabránil vstupu nečistôt do mechanizmu ventilu a spôsobeniu predčasného opotrebenia alebo poruchy. Inštalatéri pracujúci na čerpacích jednotkách, kotlových systémoch alebo v potrubie pod tlakom nájdu tento komponent nevyhnutný pre udržiavanie integrity ventilu a efektívnosti systému. V obytných a komerčných budovách zabezpečuje spoľahlivú prevádzku recirkulačných systémov tým, že zachytáva častice väčšie ako 1 mm pred tým, ako sa dostanú k citlivým komponentom.

V systémoch, kde sú nevracajúce ventily vystavené zosadeným časticiam vo vode, napríklad v otvorených obvodoch alebo v slabofiltrovaných vodovodných liniách, poskytuje tento sálový košik jednoduchý a efektívny mechanický stupeň filtrácie. Je vhodný pre systémy pracujúce pri nominálnom tlaku do PN 10 a teplotách do +80 °C. Robustná konštrukcia košika a kompatibilita s pitnou vodou z neho robia ideálny pre aplikácie v oboch technických a sanitárnych vodovodných obvodoch.

Technické parametre

Inštalácia a pripojenie

Sálový košik sa priamo pripája k EURA nevracajúcemu ventilu cez vonkajší M závit, čím sa eliminuje potreba dodatočných príslušenstiev. Pred inštaláciou sa uistite, že vnútorný priemer potrubia zodpovedá veľkosti vstupu do ventilu a že závit je čistý a nepoškriabaný. Na samčový závit naneste vhodný tesniaci zmes alebo závitový pásik, aby ste zabránili únikom. Inštalujte košik v smere prietoku, aby bol úplne pripevnený k telesu ventilu. Po inštalácii vykonajte vizuálny prehľad na vylúčenie nesprávneho zaradenia a potvrďte, že košik je pevne pripevnený k ventilu. Bežnou chybou je obrátenie smeru prietoku, čo môže viesť k neefektívnej filtrácii alebo zablokovaní.

Kompatibilita a príslušenstvo

Tento sálový košik je špecificky navrhnutý na použitie s sériou EURA nevracajúcich ventilov. Na štandardnú inštaláciu nie sú potrebné žiadne dodatočné príslušenstvá, hoci sa odporúča skontrolovať celú sadu ventilov pre kompatibilitu s tlakom a teplotnými podmienkami systému. Pri výmene alebo aktualizácii systému sa uistite, že existujúci model ventilu podporuje tento typ košika. Žiadne príbuzné produkty nie sú k dispozícii pre tento model.

Technický pozadie pre projektantov

Sálový košik funguje mechanicky zachytávaním pevných častíc v mriežkovej sieti, čím zabráni vstupu do sedacej oblasti nevracajúceho ventilu. Použitie nereze AISI 304L zabezpečuje odolnosť proti korózií a kompatibilitu s normami pre pitnú vodu. Nízky koeficient tepelnej rozťažnosti materiálu pomáha udržiavať rozmernú stabilitu pri pracovných teplotách do +80 °C. Pri integrácii do systému by mal byť košik umiestnený pred ventilom, aby bol prístupný počas údržby. Účinnosť filtrácie závisí od mriežkovej porozity a rýchlosti prietoku cez košik. Vysoké záťaže častíc môžu vyžadovať častejšie čistenie alebo pridanie samostatného stupňa filtrácie pred košikom.

Údržba a prevádzka

Počas bežnej prevádzky košik nepotrebuje aktívnu údržbu. Však by sa mali pravidelne vykonávať inšpekcie na kontrolu zatúlania alebo poškodenia mriežky. Ak systém zažíva zníženie prietoku alebo pokles tlaku, košik by mal byť odstránený a vyčistený. Výrobcovi dokumentácia neposkytuje stanovené intervaly údržby. Vždy sa uistite, že košik je suchý a bez nečistôt pred opätovnou inštaláciou. Vyhnite sa používaniu agresívnych riedidiel alebo abrazívnych nástrojov, ktoré by mohli poškodiť povrch nereze.

Často kladené otázky

Môže byť tento sálový košik pripojený k EURA nevracajúcemu ventilu s iným typom závitu?
Nie, tento model je špecificky navrhnutý pre EURA nevracajúce ventily s vonkajším M závitom. Iné typy závitov by vyžadovali adaptérovaciu jednotku alebo iný model košika.

Je tento sálový košik vhodný na použitie s morskou vodou alebo chemicky agresívnymi médiami?
Nie, produkt je certifikovaný pre pitnú vodu a nezisťuje odolnosť proti morskej vode alebo agresívnym chemikáliám. Pre alternatívne modely sa odkazujte na technický list výrobcu.

Ako ovplyvňuje mriežková porozita výkon systému?
Porozita 1000 µm umožňuje košiku zachytávať väčšie častice, zatiaľ čo minimalizuje obmedzenie prietoku. Menšie póry by zvýšili účinnosť filtrácie, ale mohli by spôsobiť častejšie zablokovaní.

Môže byť košik použitý v konfiguráciách s opačným prietokom?
Nie, košik musí byť inštalovaný v smere prietoku, aby fungoval správne. Inštalácia v opačnom smere môže spôsobiť obeženie mriežky alebo poškodenie ventilu.
