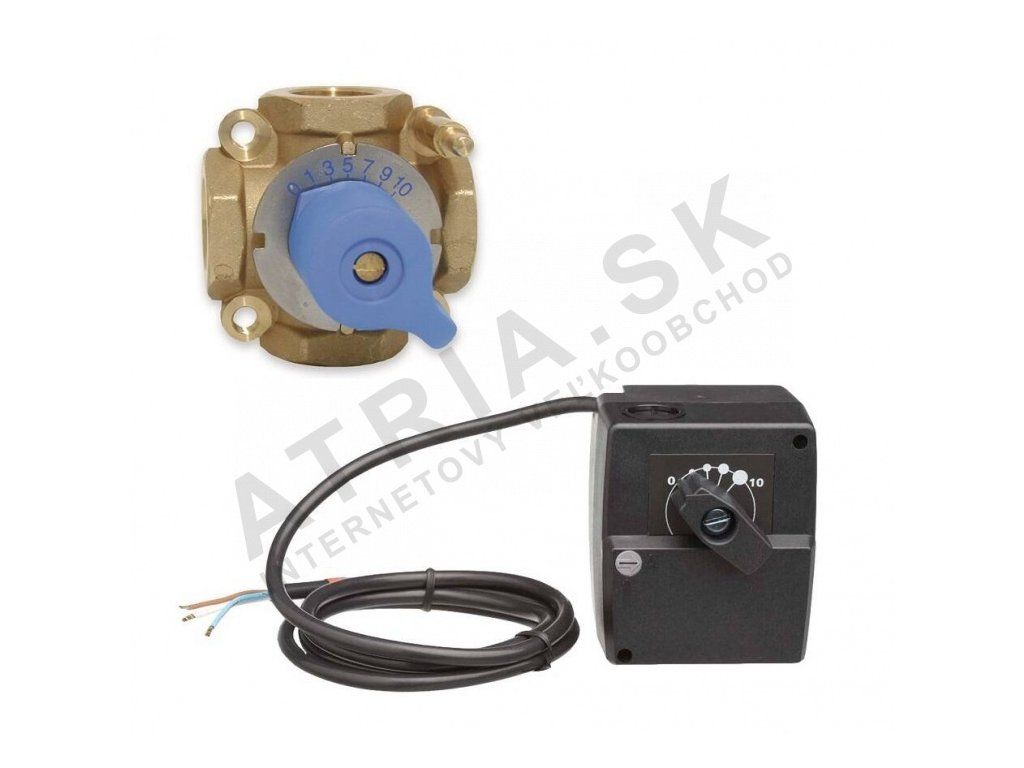

Sada MIX 4 - 1" IVAR.KIT MIX 4

Podrobný popis

Sada IVAR MIX 4 sa často používa v hydraulických vykurovacích systémoch, kde je regulácia teploty kľúčová. Je vhodná pre aplikácie ako podlahové kúrenie, systémy teplej vody a radiátory v obytných aj komerčných budovách. Štvorcestný šróbenie umožňuje presné premiešavanie teplej a studenej média na udržanie požadovanej výstupnej teploty. Pohon poskytuje automatickú kontrolu, čo zabezpečuje konzistentný výkon a energetickú účinnosť. Inštalatéri musia zabezpečiť správne rozmery a kompatibilitu so systémom, aby sa predišlo nerovnováhe prietoku alebo preťaženiu pohonu.

Korektná inštalácia a integrácia so systémovou logikou regulácie sú kľúčové pre spoľahlivý výkon. Sada je navrhnutá na použitie v uzavretých systémoch a vyžaduje pečlivú pozornosť k hydraulickému vyváženiu a izolácii, aby sa predišlo strátam tepla a zabezpečila dlhodobá odolnosť. Konštrukcia z mosadze a PN 10 hodnotenie zaručuje vhodnosť pre širokú škálu vykurovacích aplikácií, vrátane tých s vysokými tepelnými záťažami.

Technické parametre

Materiál	Mosadz CW617N
Pracovná teplota	+120 °C
Jmenovitý tlak	PN 10
EAN	8595145907441
Hmotnosť	1,225 kg
Kód	KIT501557
Značka	IVAR

Pracovná teplota +120 °C a jmenovitý tlak PN 10 definujú vhodnosť šróbenia pre vykurovacie systémy strednej teploty. Kv hodnota 8 ukazuje prietokovú kapacitu, ktorá je kľúčová pre správne rozmery šróbenia v súlade s hydraulickými požiadavkami systému. Tieto parametre zabezpečujú, že sada dokáže spracovať typické vykurovacie záťaže bez nadmerného tlakového poklesu alebo tepelnej napätia.

Inštalácia a pripojenie

Sada sa pripája cez 1 palca závitové pripojenia, typicky NPT alebo BSPT, v závislosti od regionálneho štandardu systému. Inštalatéri by mali overiť typ závitu a použiť vhodné spôsoby tesnenia, ako sú PTFE pásky alebo závitové tesniace prostriedky, aby sa predišlo únikom. Pohon je priamo pripojený k šróbeniu a vyžaduje napájanie 230 V, 50/60 Hz s vhodným uzemnením. Je dôležité zaradiť pohyb pohonu do súhry s pohybom šróbenia, aby sa zabezpečilo plné otvorenie a uzavretie. Bežné chyby inštalácie zahŕňajú nesprávne tesnenie závitov, nesprávne zaradenie pohonu a nedostatok kontroly Kv hodnoty šróbenia v súvislosti s požiadavkami systému na prietok.

Kompatibilita a príslušenstvo

Sada IVAR MIX 4 je kompatibilná so štandardnými vykurovacími systémami, ktoré používajú pohony 230 V a komponenty s PN 10 hodnotením. Vyžaduje integráciu s reguláciou schopnou poslať signály pohonu pre reguláciu teploty. Na plnú funkčnosť systému môže byť potrebné doplniť ďalšie komponenty ako sú teplotné senzory, regulátory a izolačné materiály. Pre túto verziu nie sú špecifikované žiadne príbuzné produkty.

Technický pozadie pre projektantov

Štvorcestný šróbenie funguje tak, že premiešava dva prúdy média, aby dosiahol požadovanú výstupnú teplotu. Materiál mosadz CW617N ponúka dobrú odolnosť proti korózii a mechanickú pevnosť, čo zaručuje vhodnosť pre dlhodobé použitie vo vykurovacích systémoch. Pohon poskytuje moment 5 Nm a otáčku 90°, čo zabezpečuje presnú kontrolu pozície šróbenia. Účinnosť a životnosť systému závisia od správneho rozmernia, hydraulického vyváženia a izolácie potrubia. IP41 hodnotenie znamená, že pohon je chránený pred pevnými objektmi väčšími ako 1 mm, ale nie je úplne uzavretý proti vniknutiu vody, preto by mal byť inštalovaný v suchých prostrediach.

Servis a prevádzka

Sada vyžaduje pravidelnú kontrolu elektrických pripojení pohonu a jeho mechanického pohybu, aby sa zabezpečila hladká prevádzka. Šróbenie by malo byť kontrolované na úniky a tesnenie závitových pripojení. V krátkom popise nie sú špecifikované konkrétne intervaly servisu, ale odporúča sa vykonať vizuálne kontroly počas bežnej údržby. Ak pohon nespracuje signály regulácie, mali by ste skontrolovať napájanie a vedenie na chyby. Systém by mal byť vyčistený a vyčerpaný, ak existujú dôkazy o vnútornej znečistenosti alebo blokácii.

Často kladené otázky

Môže byť sada IVAR MIX 4 použitá v systéme teplej vody?
Áno, sada je vhodná pre systémy teplej vody, kde je potrebné premiešavanie teploty. Pracovná teplota +120 °C a PN 10 hodnotenie zaručuje vhodnosť pre takéto aplikácie.

Je pohon kompatibilný s napájaním 50/60 Hz?
Áno, pohon je navrhnutý pre prevádzku 50/60 Hz, čo zaručuje vhodnosť pre použitie v európskych aj severoamerických systémoch.

Aký je maximálny moment, ktorý pohon môže poskytnúť?
Pohon poskytuje moment 5 Nm, čo je dostatočné pre prevádzku šróbenia v normálnych podmienkach.

Môže byť šróbenie manuálne preklopené v prípade výpadku napájania?
V krátkom popise nie sú informácie o možnosti manuálneho preklopenia. Pre podrobnosti o nouzovej prevádzke sa obráťte na technický list výrobcu.
