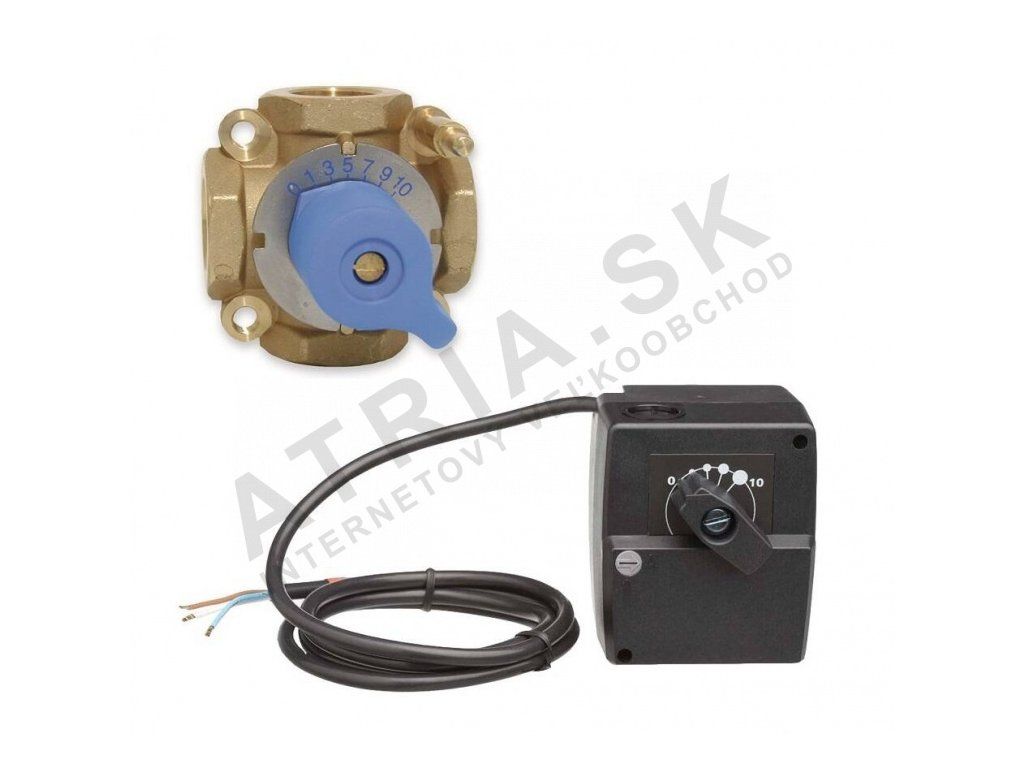

Sada MIX 4 - 3/4" IVAR.KIT MIX 4
Kód: KIT501555Súvisiaci tovar
Podrobný popis
Štvorcestné zmiešavacie ventily sú základné komponenty v vykurovacích a teplovodných okruhoch, kde je potrebná presná regulácia prietoku. Často sa používajú v podlahovom kúrení, ventilátorových jednotkách a radiátorových systémoch. Inštalatéri pracujúci na týchto systémoch musia zabezpečiť presné zhodovanie charakteristík ventilu s výkonom pohonu, aby sa udržiavali stabilné systémové podmienky. Sada IVAR MIX 4 poskytuje hotové riešenie pripravené na montáž, ktoré sa plynule integruje so štandardnými potrubnými pripojeniami a riadiacimi systémami.
Táto sada sa často používa v obchodných budovách, veľkých bytových komplexoch a priemyselných zariadeniach, kde je potrebná zložitá termálna regulácia. Pohon umožňuje automatické riadenie polohy ventilu, čím sa zabezpečuje konzistentná prevádzka bez ručnej intervencie. Správna inštalácia vyžaduje pozornosť k orientácii, zaradeniu do potrubia a správnej elektrickej integrácii, aby sa predišlo prevádzkovým problémom.
Technické parametre
| Materiál | Mosadz CW617N |
|---|---|
| Pracovná teplota | +120 °C |
| Nominálny tlak | PN 10 |
| EAN | 8595145907458 |
| Hmotnosť | 1,384 kg |
| Kód | KIT501555 |
| Značka | IVAR |
Kompatibilita a príslušenstvo
IVAR MIX 4 je kompatibilný so štandardnými medenými a oceľovými potrubnými systémami s 3/4 palcovými závitovými pripojeniami. Podľa návrhu systému by mali byť zahrnuté ďalšie komponenty ako sú izolačné ventily, regulátory tlaku a teplotné čidla. Pohon vyžaduje samostatné napájanie 230 V s ochranným jistícim spínačom. Pre väčšie systémy zvážte doplnkové komponenty ako sú prúdomery alebo riadiace panely pre zvýšenú monitorovateľnosť.Technický pozadie pre projektantov
Tento štvorcestný zmiešavací ventil pracuje prostredníctvom lineárneho pohybu vnútorného piesta, ktorý vyvažuje prietok medzi dvomi vstupmi a dvomi výstupmi. Konštrukcia z mosadze CW617N zabezpečuje rozmernú stabilitu a odolnosť proti termickej expanzii. Pohon poskytuje kontrolovaný krútor 5 Nm, čo je dostatočné pre štandardné aplikácie. Integrácia do systému závisí od presného výpočtu Kv a pozície, aby sa predišlo kavitácii alebo preťaženiu. Reakčný čas ventilu 140 sekúnd je vhodný pre pomalú reguláciu, nie však pre rýchle zmeny záťaže.Servis a prevádzka
Pravidelná kontrola ventilu a pohonu sa odporúča, aby sa zabezpečila pokračujúca výkon. Skontrolujte stav tesnení okolo závitových spojov na príznaky netesnosti a overte prevádzku pohonu cez plný rozsah otáčok. Vyčistite vnútorné časti ventilu, ak sa podozrieva z usadenín, najmä v systémoch s neodemineralizovanou vodou. V technickej dokumentácii nie sú definované plánované servisné intervaly, ale monitorovanie by sa malo vykonávať počas bežných systémových kontrol.Často kladené otázky
Môže byť IVAR MIX 4 použitý s glykolovými fluidami?
Áno, ak maximálna pracovná teplota nepresiahne +120°C a fluidum je kompatibilné s mosadzou CW617N.
Je pohon reverzibilný pre dvojcestné riadenie?
Nie, pohon pracuje v pevnej smeri a nie je navrhnutý pre opačnú otáčku.
Môže byť pohon priamo pripojený k štandardnému termostatu?
Vyžaduje napájanie 230 V striedavého prúdu a nemôže byť priamo riadený štandardným nízkonapäťovým termostatom bez rozhrania.
Aký je maximálny povolený tlakový rozdiel cez ventil?
Tlakový rozdiel závisí od prietoku a konfigurácie systému a musí byť vypočítaný podľa technickej špecifikácie výrobcu.
Dodatočné parametre
| Kategória: | sady štvorcestné |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 1.384 kg |
| EAN: | 8595145907458 |
| Rozmer závitu: | 3/4" |
| Materiál: | mosadz |
| Materiál: | mosadz CW617N |
| Menovitý tlak: | PN 10 |
| Prevádzková teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 21:07:17 |
