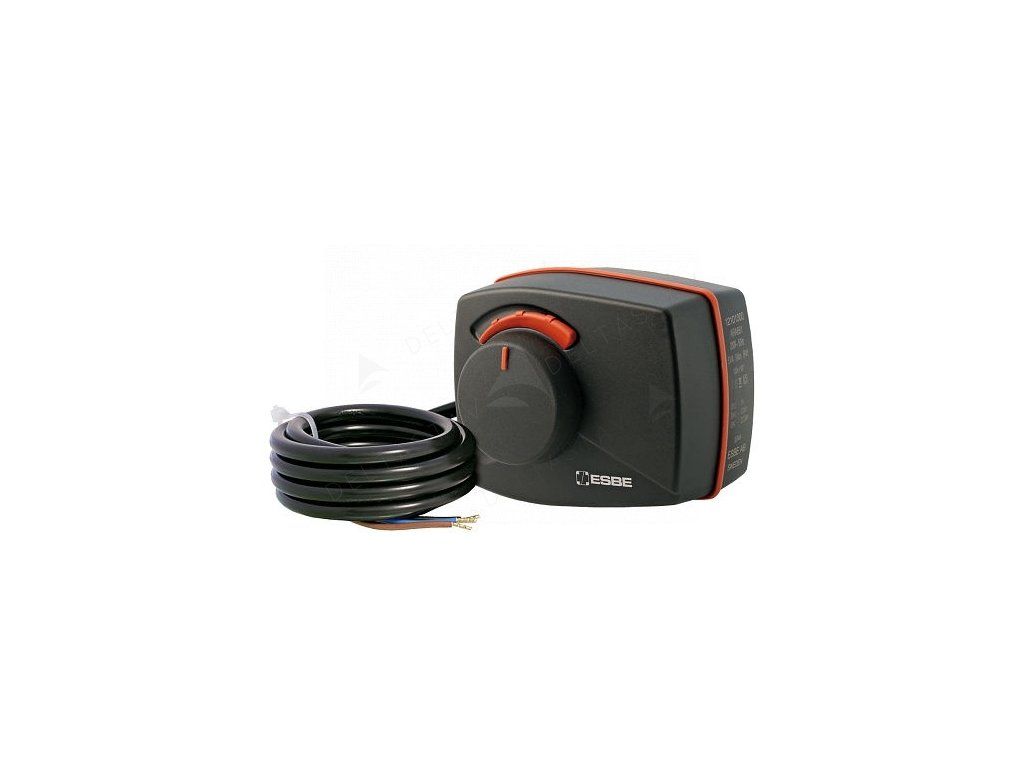

Servopohon ESBE ARA

Podrobný popis

Servo pohon ESBE ARA sa často používa v kúrení, vetraní a sanitárnych systémoch, kde je potrebná presná regulácia zmiešavacích ventilov. Inštaluje sa do obytných, obchodných a priemyselných budov na reguláciu toku v 3- alebo 4-cestných systémoch. Inštalatéri ho bežne integrujú do centrálnych kúrení, systémov teplej vody a podlahového kúrenia. Zariadenie zabezpečuje presné nastavenie ventilu na udržanie požadovanej teploty a tokovej podmienky.

Jeho kompaktný dizajn a nízka hmotnosť ho činí vhodným pre úzke priestory a prenášanie. IP41 chráni pred prachom a kvapkami vody, čo ho činí vhodným pre vnitorné prostredia. Počas výberu miesta inštalácie je potrebné zohľadniť maximálnu teplotu okolia +55°C, aby sa predišlo prehrievaniu.

Technické parametre

Dĺžka kábla	1,5 m
Stupeň ochrany	IP 41
Teplota okolia	max +55°C
Hmotnosť	0,4 kg
Kód	12100200
Značka	ESBE

Dĺžka kábla 1,5 m poskytuje flexibilitu pri umiestnení pohonu vzhľadom na riadiacu jednotku. IP41 znamená, že nie je vhodný pre vonkajšie alebo vysoko vlhnuté prostredia. Maximálna teplota okolia +55°C je kľúčovým faktorom pri určovaní vhodnosti pohonu pre konkrétne aplikácie, najmä v kotolniach alebo v blízkosti zdrojov tepla.

Inštalácia a pripojenie

ARA servo pohon je priamo namontovaný na tyč ventilu pomocou štandardného spojky. Inštalácia vyžaduje čistú, suchú plochu a pevné pripevnenie, aby sa predišlo výskumom a nesprávnemu zaradeniu. 1,5 m kábel by mal byť umiestnený mimo zdrojov tepla a ostrých hrán, aby sa predišlo poškodeniu. Inštalatéri musia overiť, že ventil je plne kompatibilný s vybranou variantou ARA a že pohon je správne zaradený k tyči ventilu pred zatiahnutím spojky. Bežnou chybou je nedostatočné zapnutie manuálnej prevahy po inštalácii, čo môže spôsobiť problémy počas prevádzky.

Kompatibilita a príslušenstvo

ARA pohon je kompatibilný s 3-cestnými (VRG 131) a 4-cestnými (VRG 141) zmiešavacími ventily ESBE. Podporuje riadiace signály 24V alebo 230V a je dostupný v variantách s rôznymi časmi zdvihu a typmi riadenia (3-bodové alebo 0–10V). Pri objednávke je potrebné overiť, že vybraný pohon zodpovedá typu ventilu, riadiacej sústave a napájaniu. Na plnú integráciu systému môže byť potrebné pridať ďalšie komponenty, ako sú riadiace panely alebo senzory, v závislosti od aplikácie.

Technický pozadie pre projektantov

ARA pohon pracuje pomocou elektrického motoru, ktorý otáča tyč ventilu v 90° oblúku. Je vyrobený z odolných materiálov, aby vydržal mechanické stresy opakovaného pohybu. Moment 6 Nm je dostatočný pre väčšinu zmiešavacích ventilov v danom rozsahu DN. Riadiace vstupy (24V, 230V alebo 0–10V) určujú, ako pohon reaguje na signály z termostatu alebo budového manažmentového systému. IP41 a teplotný limit sú dôležité pre zabezpečenie dlhodobej spolehlivosti v určenom prostredí.

Servis a prevádzka

ARA pohon vyžaduje minimálny servis vďaka svojmu uzavretému dizajnu. Pravidelné vizuálne kontroly by mali zahŕňať hľadanie znakov mechanického opotrebenia alebo poškodenia kábla. Manuálna prevaha by mala byť pravidelne testovaná, aby fungovala hladko. Žiadne konkrétne servisné intervaly nie sú uvedené v technickej dokumentácii, ale akékoľvek nezvyčajné zvuky alebo nedostatok reakcie na riadiace signály by mali byť vyriešené okamžite.

Často kladené otázky

Môže byť ARA pohon použitý s 0–10V riadiacim signálom?
Áno, isté varianty, ako ARA 639 a ARA 659, podporujú 0–10V riadenie okrem 24V.

Je ARA pohon kompatibilný s 3- a 4-cestnými ventily?
Áno, je špecificky navrhnutý na použitie s 3-cestnými (VRG 131) a 4-cestnými (VRG 141) zmiešavacími ventily.

Môže byť pohon prevádzkovaný manuálne?
Áno, vytiahnuté tlačidlo na prednej strane umožňuje manuálne riadenie ventilu v prípade výpadku elektriny alebo údržby.

Aká je maximálna teplota okolia pre ARA pohon?
Maximálna teplota okolia je +55°C, nad týmto limitom pohon nemusí správne fungovať.

Dokumenty na stiahnutie

• ARA_pohony_11.pdf - Príručka používateľa
