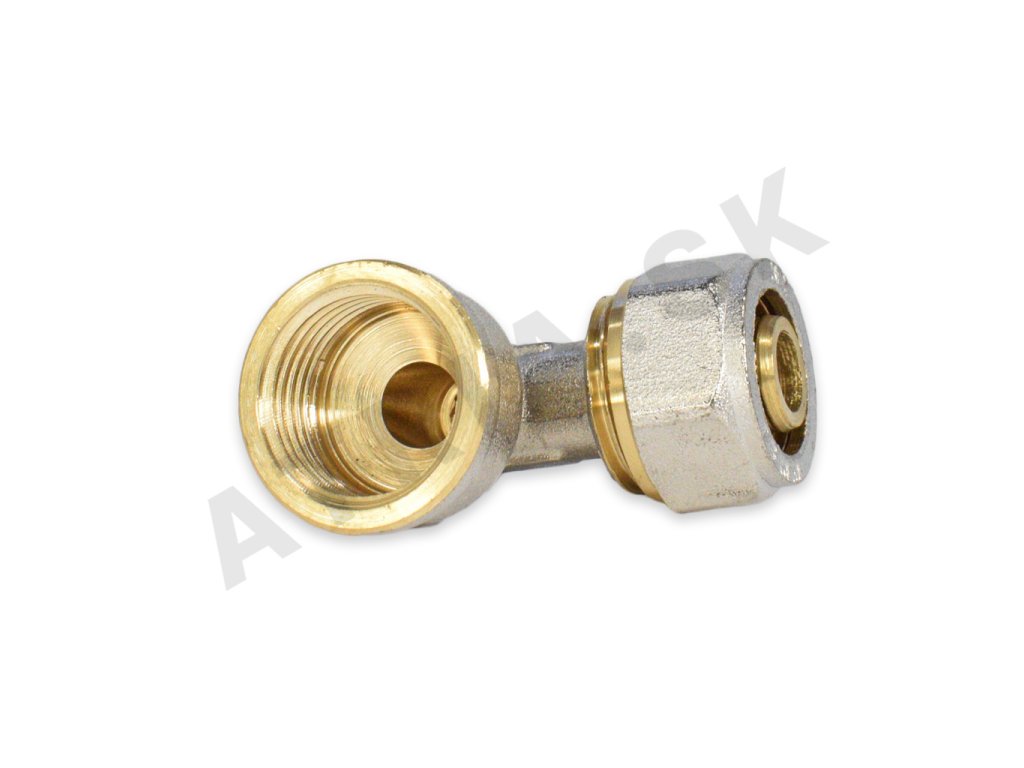

Skrutkované koleno 1/2x16 s vnútorným závitom

Podrobný popis

Zatavené ohyby sa často používajú v obytných a komerčných budovách na prepojenie plastovo-kovového potrubia v vodovodných a vykurovacích systémoch. Inštalatéri používajú tieto prípojky na vytvorenie ohybov a zmeny smeru v potrubie. V systémoch podlahového vytápľania takéto ohyby pomáhajú rovnomerne distribuovať teplú vodu. V centrálnych vykurovacích systémoch prepojujú radiátory a potrubie. Tieto prípojky sa používajú aj v domových vodovodných systémoch, najmä tam, kde priestorové obmedzenia nedovoľujú použiť stlačovacie alebo klietkové prípojky.

Zatavený ohyb umožňuje inštaláciu pomocou základných nástrojov, ako je kľučka, čo eliminuje potrebu drahých stlačovacích kleští alebo špecializovaného vybavenia. To z neho robí ideálny pre renováciu alebo menšie inštalácie. Prípojka je navrhnutá tak, aby vydržala dlhodobé tepelné a hydraulické záťaže, čo z nej robí vhodný pre nízko-temperačné vykurovacie systémy aj bežné domové vodovodné aplikácie. Mosadzné telo zabezpečuje trvanlivosť a odolnosť proti korózií, zatiaľ čo EPDM tesnenia poskytujú spoľahlivé tesné spojenie.

Technické parametre

Materiál matice a tela	Posmrdená mosadz
Materiál tesniaceho kruhu	Teflon
Materiál kruhového tesnenia	Mosadz
Maximálna kontinuálna teplota	95°C
Maximálný kontinuálny tlak	10 bar
Odporúčané potrubie	PEX-AL-PEX 16 x 2
Odporúčané rozdeľovače	Nerezové rozdeľovače
Počet tesniacich kruhov	2
Aplikácia	Podlahové vytápľanie, distribúcia pitnej vody, radiátory
Pre veľkosť potrubia	16x2 mm
Rozmery a závit zataveného priechodu	Zatavený ohyb 1/2x16 s vnitorným závitom
Spôsob zabalenia	Bez obalu
Spôsob utiahnutia	Kľučka
Tesnenie	EPDM
Typy kompatibilných potrubie	PEX-AL-PEX, PE-RT-AL-PE-RT, PERT Frankische, Giacomini, Barbi, HPW, Viessmann a iné
Vhodné pre plyn	Nie
Zemepisné pôvodie	EU
EAN	5900308747872
Hmotnosť	0,1 kg
Kód	PEX.K.GW16X1/2

Maximálna kontinuálna teplota 95°C znamená, že ohyb je vhodný pre vykurovacie systémy s teplou vodou do tejto teploty. Hladina pracovného tlaku 10 bar je dostatočná pre bežné domové a menšie komerčné aplikácie. Odporúčaná veľkosť potrubia 16x2 mm zabezpečuje kompatibilitu so štandardným PEX-AL-PEX potrubím používaným v podlahovom vytápľaní a distribúcii teplej vody. Prítomnosť dvoch EPDM tesnení a mosadzného kruhového tesnenia zabezpečuje bezpečné, netekúce spojenie pri správnom utiahnutí.

Inštalácia a prepojenie

Na inštaláciu zataveného ohybu najskôr vložte pripravené PEX-AL-PEX potrubie 16x2 mm do prípojky, kým nedosiahne zastavovací bod. Uistite sa, že je potrubie úplne vložené a bez skrivení alebo poškodení. Naskrutkujte ohyb na potrubie pomocou kľučky, až kým nedosiahnete určený moment. Hýbajte sa opatrné, aby ste nezvýšili moment, čo by mohlo poškodiť tesnenia alebo deformovať mosadzné telo. Prípojka by mala byť inštalovaná v mieste, ktoré umožňuje ľahký prístup počas údržby. Bežné chyby inštalácie zahŕňajú použitie nesprávnej veľkosti potrubia, nesprávne zaradenie závitov alebo nedostatok čistenia koncov potrubia pred montážou. Vždy overte, či je potrubie priamo rezané a bez hrboľov, aby ste zabránili únikom.

Kompatibilita a príslušenstvo

Tento zatavený ohyb je kompatibilný s PEX-AL-PEX, PE-RT-AL-PE-RT a inými viacvrstvovými plastovo-kovovými potrubiami bežne používanými v vykurovacích a teplou vodou systémoch. Dobre funguje s nerezovými rozdeľovačmi a môže byť použitý ako alternatíva k klietkovým prípojkám v systémoch, kde nie sú k dispozícii klietkové kleštie. Pre úplné prepojenie sa uistite, že je potrubie rezané na správnu dĺžku a že sú k dispozícii vhodné nástroje pre závitovanie. Súvisiacim produktom je zatavený ohyb 1/2x16 s vonkajším závitom, ktorý sa dá použiť v systémoch vyžadujúcich vonkajší závit pre špecifické aplikácie.

Technický pozadie pre projektantov

Zatavený ohyb funguje tak, že zabezpečí potrubie v prípojke pomocou kombinácie mechanického pripevnenia a tesnenia. Mosadzné telo poskytuje konštrukčnú pevnosť a odolnosť proti tepelnej expanzii, zatiaľ čo EPDM tesnenia zabezpečujú tesný priechod medzi potrubím a prípojkou. Návrh umožňuje flexibilitu pri inštalácii, najmä v úzkom priestore alebo kde sú časté úpravy potrebné. Pri integrácii do väčšieho systému prispieva ohyb k celkovému hydraulickému vyváženiu tým, že udržiava konzistentný prietok a minimalizuje stratu tlaku. Dlhodobá výkonnosť závisí od správnej inštalácie, kvality materiálu potrubia a pravidelného prehliadku na známky opotrebenia alebo úniku.

Služba a prevádzka

Počas prevádzky vyžaduje prípojka minimálnu údržbu. Je však dôležité pravidelne preverovať spojenie na známky úniku, najmä po období vysokého využitia alebo teplotných kolísaní. Ak sa zistí únik, prípojka by mala byť rozmontovaná a preverená na poškodené tesnenia alebo koróziu. Výmena EPDM tesnení a zabezpečenie, že je potrubie čisté a nepoškodené, obnoví integritu spojenia. Pre túto prípojku nie sú stanovené konkrétne intervaly údržby, ale odporúča sa preveriť spojenia počas bežných prehliadok systému.

Často kladené otázky

Môže byť tento ohyb použitý s PE-RT-AL-PE-RT potrubím?
Áno, je kompatibilný s PE-RT-AL-PE-RT, PEX-AL-PEX a inými podobnými viacvrstvovými potrubiami, ako sú uvedené v špecifikáciách.

Je táto prípojka vhodná pre plynové aplikácie?
Nie, nie je schválená pre plyn. Návrh a materiály sú určené len pre vodovodné a vykurovacie systémy.

Koľko tesniacich kruhov je zahrnutých?
Prípojka obsahuje dve EPDM tesnenia a jedno mosadzné kruhové tesnenie, aby zabezpečila bezpečné a netekúce spojenie.

Ktorý nástroj je potrebný pre utiahnutie?
Na utiahnutie prípojky sa používa bežná kľučka. Hýbajte sa opatrné, aby ste nezvýšili silu, čo by mohlo poškodiť tesnenia alebo mosadzné telo.

Dokumenty na stiahnutie

• Hygienicky certifikované mosadzné prípojky pre systém PEX-AL-PEX (PDF)
