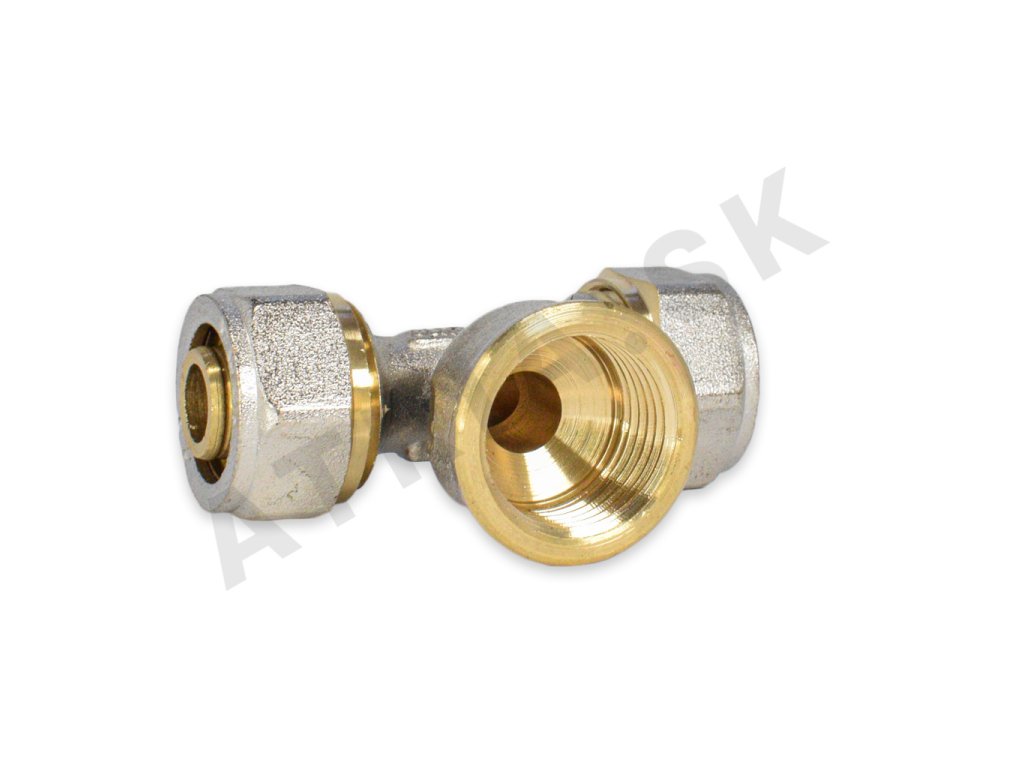

Skrutkovaný t-kus 16x3/4x16 so závitom vnútorným

Podrobný popis

Tento zatavený T-kus sa používa v obytných a komerčných budovách pre vodné a vykurovacie systémy. Často sa vyskytuje v podlahovom vykurovaní, radiátorových obvodoch a distribúcii pitnej vody. Inštalatéri pracujúci s kompozitnými plastovými potrubiami profitujú z jednoduchého montáže tohto komponentu bez potreby stlačovacích nástrojov. Návrh umožňuje bezpečné pripojenie pomocou bežných kľúčov, čo z neho robí vhodný pre modernizáciu alebo nové inštalácie, kde nie sú k dispozícii stlačovacie zariadenia.

Produkt je ideálny pre aplikácie, kde je potrebná flexibilita v rozložení a rýchla inštalácia. Podporuje obojstranné systémy vody a je kompatibilný s rôznymi typmi kompozitných potrubie. Použitie EPDM tesniacich kruhov zabezpečuje odolnosť proti termickej expanzii a kontrakcii, udržiava tesný tesnenie v čase. To robí z komponentu zvlášť užitočný v prostredí s kolísavými teplotami, ako sú domáce vykurovacie systémy.

Technické parametre

Materiál matice a tela	Niklom pokrytá mosadz
Materiál tesniaceho kruhu	Teflon
Materiál stlačovacieho kruhu	Mosadz
Maximálna dlhodobá teplota	95°C
Maximálny dlhodobý tlak	10 bar
Odporúčané potrubie	PEX-AL-PEX potrubie 16 x 2
Odporúčané rozdeľovače	Nerezové rozdeľovače
Počet tesniacich kruhov	2
Aplikácia	Podlahové vykurovanie, distribúcia pitnej vody, radiátorové obvody
Pre veľkosť potrubia	16x2 mm
Rozmery a závit zataveného spojenia	Zatavený T-kus 16x3/4x16 s vnitrným závitom
Spôsob balenia	Volne
Spôsob zatkania	S kľúčom
Tesnenie	EPDM
Typy kompatibilných potrubie	PEX-AL-PEX, PE-RT-AL-PE-RT, PERT Frankische, Giacomini, Barbi, HPW, Viessmann a iné
Vhodný pre plyn	Nie
Zemina výroby	EU
EAN	5900308748053
Hmotnosť	0,1 kg
Kód	PEX.T.GW16X3/4

Maximálna prevádzková teplota a tlak sú špecifikované pre dlhodobé použitie a musia byť zohľadnené pri výbere komponentov pre konkrétne aplikácie. Odporúčaná veľkosť potrubia zabezpečuje správne sedenie a výkon. Materiál tesnenia a typ závitu sú dôležité pre zabezpečenie kompatibility s ostatnými systémovými komponentmi a vyhýbanie sa únikom.

Inštalácia a pripojenie

Na inštaláciu T-kusu sa uistite, že koncové časti potrubia sú čisté a bez nečistôt. Na závity naneste malé množstvo maziva na uľahčenie montáže. Použite kľúč na bezpečné zatkanie spojenia. Zatkanie by malo byť postupné, aby ste predišli poškodeniu tesniaceho kruhu. Skontrolujte zaradenie potrubia a adaptéru, aby ste predišli napätiam v spojení. Bežnou chybou počas inštalácie je preťaženie spojenia, čo môže poškodiť tesniaci kruh a spôsobiť úniky. Iná chyba je použitie nesprávnych nástrojov, napríklad prispôsobivých kľúčov, ktoré môžu zaokrúhliť šesťhranný tvar adaptéru. Vždy použite pevný kľúč pre presné aplikovanie momentu. Po inštalácii skontrolujte spojenie na príznaky úniku, najmä po zatlačení systému.

Kompatibilita a príslušenstvo

Tento T-kus je kompatibilný s PEX-AL-PEX, PE-RT-AL-PE-RT a inými typmi kompozitných potrubie. Vyžaduje použitie nerezových rozdeľovačov pre optimálny výkon. Pri montáži systému sa uistite, že všetky adaptéry sú z rovnakého výrobcu, aby ste udržali kompatibilitu. Ďalšie komponenty, ako sú spojky alebo adaptéry, môžu byť potrebné v závislosti od konfigurácie systému. Súvisiacim produktom je zatavený T-kus 20x16x20 pre plastový hliník, ktorý slúži podobnou funkciou, ale pre väčšie veľkosti potrubie. Vždy overte špecifikácie každého komponentu, aby ste zabezpečili správnu integráciu systému.

Technický pozadie pre projektantov

Tento T-kus funguje ako rozvetvenie v potrubnom systéme, čo umožňuje rozdeľovanie toku vody alebo vykurovacieho média do dvoch smerov. Telo z niklom pokrytej mosadze poskytuje odolnosť proti korózii a udržiava štruktúrnu integritu pri termickej cyklovanej. EPDM tesniaci kruh zabezpečuje vodotesné spojenie a akceptuje drobné odchýlky medzi potrubím a adaptérom. Návrh sa plynule integruje do systémov PEX-AL-PEX, podporuje obojstranné aplikácie. Výber materiálov a konštrukčný spôsob zabezpečuje dlhodobú spolehlivosť a minimálny servis. Vnitrný závit umožňuje priame pripojenie k bežným závitovým komponentom, čo zjednodušuje návrh systému a znižuje potrebu dodatočných adaptérov.

Servis a prevádzka

Počas prevádzky sa pravidelne kontrolujte systém na príznaky opotrebenia alebo únikov. Tesniaci kruh by mal byť skontrolovaný na degradáciu, najmä v prostredí s vysokými teplotami. Ak sa vyskytnú úniky, rozmontujte spojenie a v prípade potreby vymeňte tesniaci kruh. Predišlite používaniu agresívnych chemikálií na čistenie, keďže môžu degradovať EPDM materiál. Pre tento komponent nie sú špecifikované servisné intervaly. Odporúča sa však pravidelné vizuálne kontroly pre zabezpečenie pokračujúceho výkonu. V prípade podozrenia z poškodenia by mal byť adaptérový odstránený a skontrolovaný na trhliny alebo deformácie.

Často kladené otázky

Môže byť tento T-kus použitý s nerezovými rozdeľovačmi?
Áno, odporúča sa použiť nerezové rozdeľovače s týmto komponentom pre optimálny výkon a trvanlivosť.

Je tento T-kus vhodný pre systémy pitnej vody?
Áno, EPDM tesniaci materiál a konštrukcia z mosadze sú vhodné pre aplikácie s pitnou vodou.

Môže byť tento T-kus použitý s PE-RT-AL-PE-RT potrubím?
Áno, je kompatibilný s PE-RT-AL-PE-RT a inými typmi kompozitných potrubie uvedenými v technických špecifikáciách.

Je tento T-kus vyžaduje stlačovacie nástroje pre inštaláciu?
Nie, nie je potrebné použiť stlačovacie nástroje. Spojenie sa vykoná pomocou bežného kľúča alebo šraňového kľúča.

Dokumenty na stiahnutie

• Hygienicky schválený certifikát pre mosadzné adaptéry v systéme PEX-AL-PEX (PDF)
