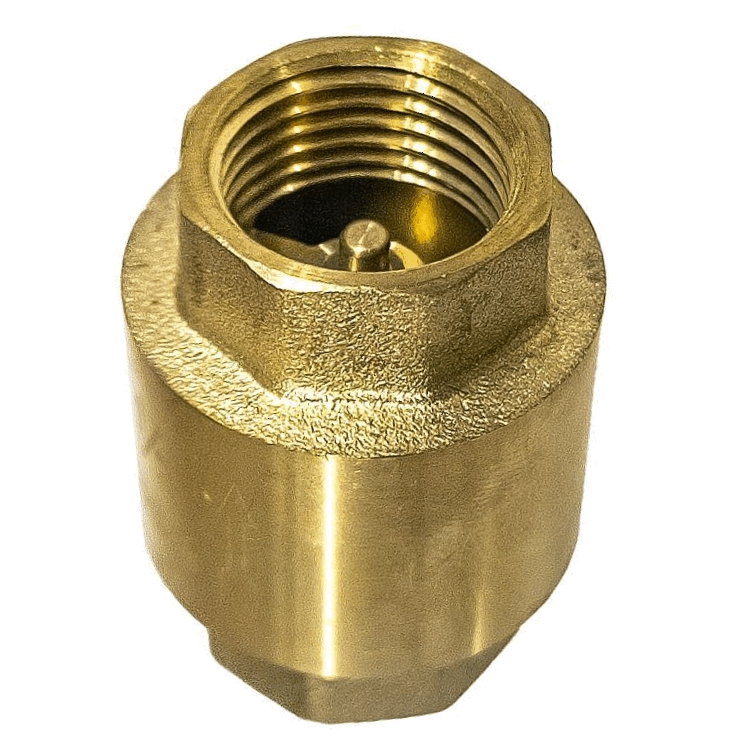

Spätná klapka univerzálna 1/2" celomosadz

Podrobný popis

Univerzálny uzáverový ventil je nevyhnutný v uzavretých systémoch, kde je potrebný jednosmerný tok na zabránenie tepelného syfonu alebo nerovnováhy tlakov. Tento model sa často používa v bytových a komerčných vykurovacích systémoch, vrátane podlahového vytápľania, radiátorov a obvodov teplej vody. Inštalatéri ho často integrujú do systémov so spätnými čerpadlami alebo expanznými nádobami na zabezpečenie jednosmernej cirkulácie a stability systému. Kompaktné rozmery a štandardný závit zaručujú vhodnosť pre úzke priestory a štandardné rozvody potrubie.

Pri výbere uzáverového ventilu pre konkrétnu aplikáciu je dôležité zvážiť pracovný tlak, rozsah teplôt a požadované tokové vlastnosti. Ventil musí byť kompatibilný s médiom a tlakovými podmienkami systému, aby zabezpečil dlhodobú výkonovosť. Tento model je navrhnutý pre systémy teplej vody s maximálnou teplotou 100°C a nominálnym tlakom 15 bar. Otvárací tlak 0,02 bar zabezpečuje minimálny odpor pre priamy tok, zároveň zabráni spätnému toku pri nízkom tlaku.

Technické parametre

Parametre definujú vhodnosť ventilu pre systémy teplej vody. PN15 označuje maximálny povolený pracovný tlak pri 100°C, zatiaľ čo otvárací tlak 0,02 bar zabezpečuje efektívnu kontrolu toku. Vnútorný závit umožňuje priame pripojenie k štandardným medeným alebo plastovým potrubiam bez dodatočných príslušenstiev.

Inštalácia a pripojenie

Inštalácia vyžaduje potrubie 1/2 palca s vnútorným závitom. Ventil by mal byť orientovaný tak, aby šípka na telesu súhlasila s požadovaným smerom toku. Pred zatiahnutím sa uistite, že tesniace plochy sú čisté a bez nečistôt. Bežné chyby pri inštalácii zahŕňajú nesprávnu orientáciu, čo môže viesť k nesprávnemu tesneniu, alebo preťaženie, ktoré môže poškodiť teleso ventilu alebo tesniace komponenty. Vždy overte systémový tlak a teplotu pred spustením systému.

Kompatibilita a príslušenstvo

Tento uzáverový ventil je kompatibilný so štandardnými medenými, PPR a oceľovými potrubiami s 1/2 palcovým vnútorným závitom. Často sa používa v kombinácii so spätnými čerpadlami, expanznými nádobami a termostatickými mixérovými ventilmi v systémoch teplej vody. Pre štandardnú inštaláciu nie sú potrebné žiadne dodatočné príslušenstvá. Súvisiace produkty zahŕňajú podobné uzáverové ventily pre iné tlakové alebo teplotné rozsahy.

Technický pozadie pre projektantov

Ventil funguje na jednoduchom princípe: pod priamym tokom sa otvorí pôsobením pružiny alebo zátky a pri spätnom toku sa zatvorí. Materiál mosadze OT 58 ponúka dobrú odolnosť proti korózií a mechanickú pevnosť pri vyšších teplotách. Vnútorný závit zabezpečuje bezpečné pripojenie do systému. Výkon ventilu je ovplyvnený tokovou rýchlosťou systému, tlakovými kolísaniami a prítomnosťou nečistôt vo vode. Správne rozmery a orientácia sú nevyhnutné na zabránenie obmedzeniam toku alebo predčasnému opotrebeniu.

Servis a prevádzka

Doporučuje sa pravidelná kontrola, aby sa uistilo, že ventil je bez nečistôt a funguje správne. V technických údajoch nie sú špecifikované plánované intervaly servisu. Pri údržbe skontrolujte známky korózií alebo opotrebenia na tesniacej ploche a v prípade potreby ich vymeňte. Ventil by mal byť odstránený a skontrolovaný, ak systém zažíva neočakávané poklesy tlaku alebo problémy s tokom.

Často kladené otázky

Môže sa tento uzáverový ventil použiť v systéme cirkulácie teplej vody?
Áno, je vhodný pre systémy teplej vody s maximálnou teplotou 100°C a nominálnym tlakom 15 bar.

Je ventil kompatibilný s PPR potrubiami?
Áno, vnútorný závit umožňuje priame pripojenie k PPR potrubiam s veľkosťou 1/2 palca.

Aký je minimálny pracovný tlak pre fungovanie ventilu?
Otvárací tlak je 0,02 bar, čo zabezpečuje minimálny odpor pre priamy tok.

Môže byť ventil nainštalovaný vo vertikálnej polohe?
Áno, za predpokladu, že sa dodrží smer toku uvedený na telesu ventilu.
