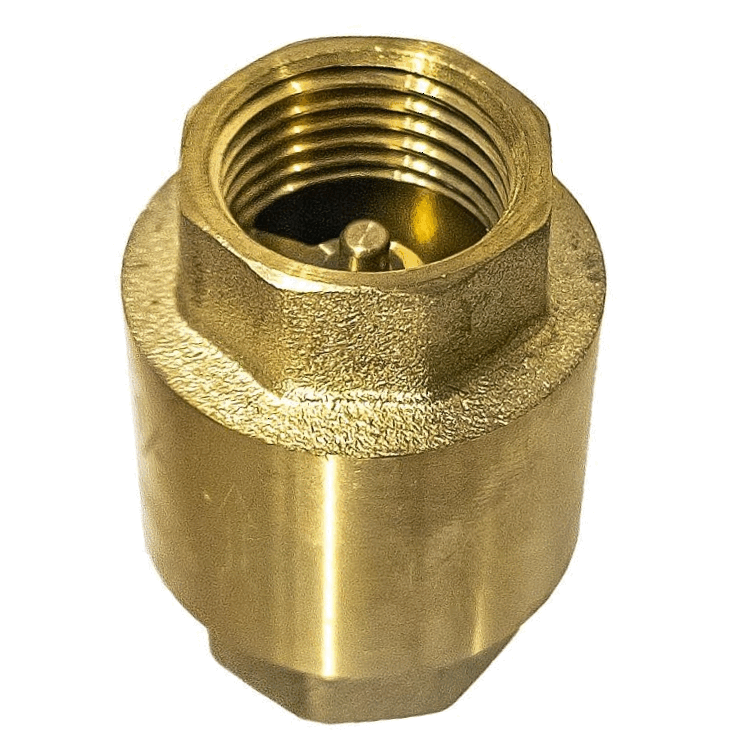

Spätná klapka univerzálna 3/4" celomosadz

Podrobný popis

Univerzálny uzáverový ventil je neoddeliteľnou súčasťou kúrenia a vodoinštalácií, kde je potrebné udržiavať smer toku, aby sa zabránilo spätnému toku. Často sa používa v obvodoch teplej vody, v rozdeľovačoch podlahového kúrenia a v obiehacích kruhoch v byte aj v komerčných budovách. Inštalatéri narazia na tieto ventily pri práci na systémoch, ktoré vyžadujú funkciu nevrátenia, aby ochránili čerpadlá, výmenníky tepla a nádrže. Kompaktné rozmery 4,8x3,7 cm robia z tohto modelu vhodný pre úzke priestory v strojárňových miestnostiach alebo za stenovými panelmi.

Ventil umožňuje tok tekutiny v jednom smere a automaticky sa zatvorí, aby zabránil spätnému toku. Tým zabezpečuje integritu systému a chráni dolný komponent pred poškodením spôsobeným siphonovaním alebo nežiaducim spätnými tokmi. Jeho dizajn je zvlášť užitočný v systémoch s intermitentným provozom alebo s viacerými vetvami, kde je potrebné izolovať tok.

Technické parametre

EAN	8594013122511
Rozmery Výška x Šírka x Hĺbka (cm)	4,8x3,7
Kód	PR_1609
Značka	ITAP SpA

Tieto parametre sú kritické pre správne rozmery a výber. Tlaková trieda PN15 ukazuje vhodnosť pre nízkonapäťové systémy. Otvárací tlak 0,02 bar zabezpečuje minimálny odpor toku, zatiaľ čo udržiava funkciu. Testovací tlak 40 bar potvrdzuje štruktúrnu integritu v extrémnych podmienkach. Rozmery pomáhajú určiť priestorové požiadavky počas plánovania rozloženia.

Inštalácia a pripojenie

Na inštaláciu ventilu sa uistite, že systém je vyrovný a smer toku je v súlade s šípkou vyznačenou na telesu. Vnútorné závitovanie vyžaduje zhodu vonkajšieho závitu na potrubie. Na zabránenie únikov použite PTFE pásku alebo schválený závitový tesniac. Skontrolujte, či je ventil úplne pripevnený k potrubiu a či je tesniaca plocha nepoškodená. Bežné chyby zahŕňajú nesprávnu orientáciu, ktorá zabráni normálnemu prevádzke, a preťaženie, ktoré môže zdeformovať telo alebo tesniacu plochu.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný so štandardnými medenými alebo oceľovými potrubiami s 3/4 palca vnútorným závitom. V systémoch vyžadujúcich dodatočnú kontrolu môže byť kombinovaný s termostatickými mixérovými ventilmi alebo prúdometami. Pri inštalácii do nových systémov sa uistite, že susedné komponenty, ako sú filter alebo sieťky, sú správne rozmerné, aby sa zabránilo obmedzeniu toku. Na základnú inštaláciu nie sú potrebné žiadne špecifické príslušenstvo.

Technický pozadie pre projektantov

Ventil pracuje na jednoduchom princípe membrány alebo klapky, ktorá sa otvorí pri priamej toku a zatvorí pri opačnom toku. Mosadzná zliatina OT 58 poskytuje dobrú odolnosť proti korózii a termálnu stabilitu do 100°C. Je vhodný pre systémy pitnej aj nepitnej vody. Projektanti by mali zvážiť minimálny tlakový pokles ventilu a uistiť sa, že celkový systémový tlak nepresiahne PN15. Trvanlivosť je ovplyvnená kvalitou vody, prítomnosťou suspenzovaných častíc a teplotnými kolísaniami.

Servis a prevádzka

Pravidelná kontrola by mala zahŕňať vyhľadávanie znakov úniku okolo závitov a zabezpečenie, že ventil sa voľne pohybuje bez zatkania. V dokumentácii nie sú špecifikované plánované intervaly údržby. Ak ventil nedokáže správne zatvoriť alebo ukazuje znaky erozie, by mal byť vymenený. Pri ručnej kontrole ventilu sa vyhýbajte nadmernému síle.

Často kladené otázky

Môže byť tento ventil použitý v uzavretom kúrení?
Áno, ak systém pracuje v rámci PN15 tlakového ratingu a maximálnej teploty 100°C.

Je vhodný pre inštaláciu v zvislej polohe?
Áno, ak je smer toku v súlade so šípkou na telesu a ventil je podporený, aby sa zabránilo prehýbaniu.

Aký je minimálny prúdový prúd potrebný na otvorenie ventilu?
Nie je špecifikovaný minimálny prúdový prúd; ventil sa otvorí na základe rozdielu tlakov namiesto objemového prúdu.

Môže byť použitý s chemickými prídatnými látkami vo vode?
Je vhodný pre vodu so štandardnými prídatnými látkami, ale kompatibilita s agresívnymi chemikáliami by mala byť potvrdená podľa technickej špecifikácie výrobcu.
