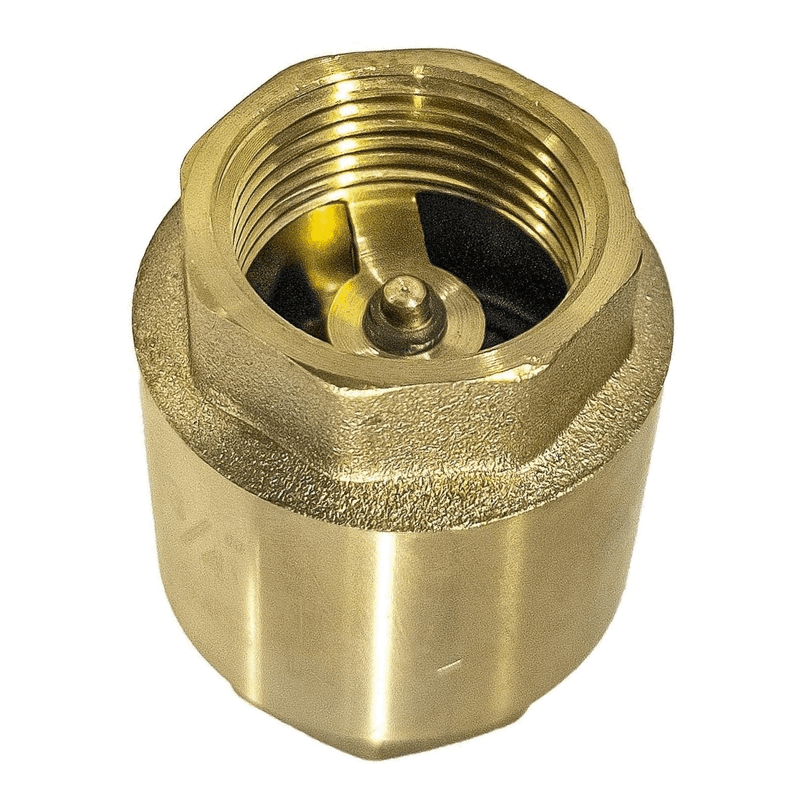

Spätná klapka univerzálna 5/4" celomosadz

Podrobný popis

Tento univerzálny uzáverový ventil sa často používa v domácom a priemyselnom teplom vodnom systéme, kde je potrebné riadenie jednosmerného toku. Inštalatéri ho bežne používajú v centrálnych vykurovacích okruhoch, cirkulačných smyčkách a doplnkových vodovodných liniách, aby zabránili spätnému toku a zabezpečili integritu systému. Návrh mu umožňuje spracovať tepelné rozťahovanie a skrátenie typické pre vykurované systémy, pričom udržiava spoľahlivé tesnenie za kolísavých podmienok.

Kompaktná veľkosť z neho robí vhodný pre úzke priestory, ako sú strojové miestnosti a priestory pod podlahou. Často sa integruje s čerpadlami, tepelnými výmenníkmi a distribučnými rozdeľovačmi v obytných aj komerčných budovách. Správna orientácia počas inštalácie zabezpečuje správne fungovanie a minimalizuje riziko predčasného poškodenia spôsobeného opačným tokom.

Technické parametre

Inštalácia a pripojenie

Správna inštalácia zahŕňa umiestnenie ventilu tak, že označený smer toku sa zhoduje s predpísaným pohybom médiu. Má vnútorný závit pre pripojenie k potrubiu. Pred zatiahnutím sa uistite, že tesniaci zmes je rovnomerne rozložená okolo závitov, aby sa zabránilo únikom. Bežné chyby zahŕňajú nesprávnu orientáciu, čo vedie k nesprávnemu sedeniu disku, a preťaženie, čo môže poškodiť teleso ventilu alebo ohrozíť tesnenie.

Inštalatéri by mali overiť, že koncovky potrubia sú čisté a bez nečistôt, aby sa zabránilo poškodeniu vnútorných komponentov počas pripojenia. Pri použitie s závitovým potrubím sa musí závitová frekvencia a profil zhodovať s špecifikáciami ventilu. Vždy vykonajte vizuálny prehľad po inštalácii, aby ste potvrdili, že neexistujú žiadne nesprávne zaradenia alebo miesta stresu v spojení.

Kompatibilita a príslušenstvo

Tento uzáverový ventil je kompatibilný so štandardnými medenými a oceľovými potrubnými systémami, ktoré pracujú v rámci špecifikovaných tlakových a teplotných limitov. Na dokončenie inštalácie môže byť potrebné spárovať ho s uzávermi, potrubnými klieštiami alebo prúdometami v závislosti od konfigurácie systému. Ak systém zahŕňa neštandardné trasy alebo prechody medzi rôznymi veľkosťami potrubia, môžu byť potrebné ďalšie príslušenstvo, ako sú kolena alebo adaptéry.

Technický pozadie pre projektantov

Valček ventilu je vybavený pružinou, ktorá sa otvorí, keď dopredu pôsobiace tlak presiahne 0,02 bar a zatvorí sa, aby zabránil spätnému toku. Látové teleso vyrobené z legórie OT 58 poskytuje dobrú odolnosť proti korózii a termickú stabilitu. Návrh mu umožňuje hladko sa integrovať do uzavretých systémov, kde je konzistentný smer toku kritický pre výkon. Trvanlivosť komponentu závisí od kvality inštalácie a absencie častíc v médiu, ktoré by mohli spôsobiť opotrebenie tesniacich ploch alebo ovplyvniť pohyb disku.

Služba a prevádzka

Pravidelné kontroly by sa mali sústreďovať na to, aby sa ventil správne sedel a aby nedochádzalo k únikom za prevádzkových podmienok. Pre tento model nie sú špecifikované plánované servisné intervaly a rozmontovanie sa zvyčajne nepožaduje, pokiaľ nie je podozrivý chyba. Akékoľvek známky vibrácií alebo nezvyčajného hluku by mali vyvolať opätovnú kontrolu inštalácie a okolitého potrubia.

Často kladené otázky

Môže byť tento uzáverový ventil inštalovaný v zvislých potrubie?
Áno, pokiaľ smer toku súhlasí s označením na telese ventilu. Zvislá inštalácia neovplyvňuje funkčnosť, pokiaľ cestový tok zostáva nezakázaný.

Je tento model vhodný pre parné aplikácie?
Nie, maximálna prevádzková teplota je špecifikovaná ako 100°C. Parové aplikácie vyžadujú ventily špecificky navrhnuté pre vyššie teploty a spracovanie kondenzátu.

Pre aké typy médiu je tento ventil certifikovaný?
Technický list nešpecifikuje typy médiu mimo obecných vodných systémov. Pre potvrdenie kompatibility so špecifickými kvapalinami sa odkazuje na dokumentáciu výrobcu.

Koroduje látové teleso v kyslých vodných podmienkach?
Lát OT 58 ponúka strednú odolnosť proti korózii v neutrálne až mierne alkalických podmienkach. Dlhodobé vystavenie veľmi kyslým vodám môže viesť k degradácii v čase.
