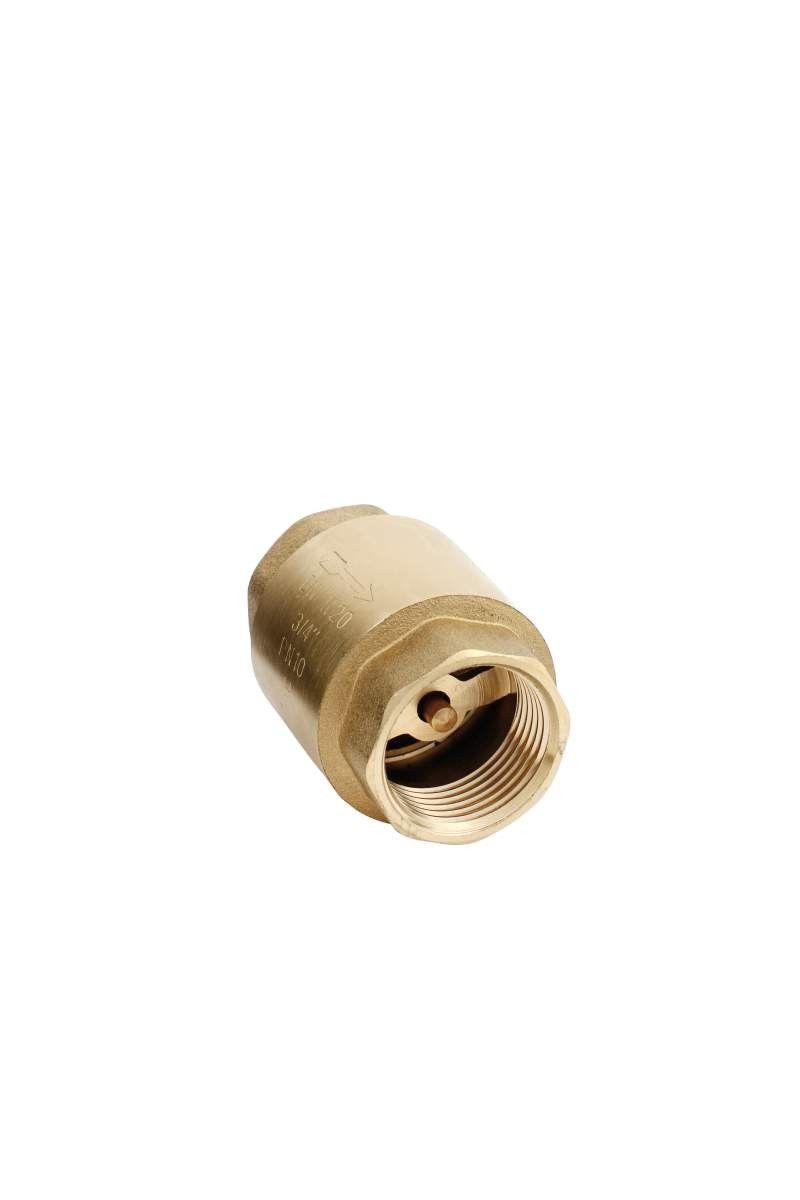

Spätný ventil s mosadzným vretenom 5/4"

Podrobný popis

Tento uzávierací ventil sa často používa v väčších vykurovacích a vodoinštalačných systémoch, kde sú viac radiátorov alebo bytov napájaných z jednej distribučnej siete. Zvyčajne sa inštaluje do centrálnych vykurovacích systémov, najmä v viacbytových budovách alebo obchodných objektoch, kde je potrebné udržiavať tok vody v jednom smere, aby sa zabránilo spätnému toku a udržiava sa účinnosť systému. Inštalatéri pracujúci na takýchto systémoch nájdu tento model vhodný na použitie v novostavbách aj pri rekonštrukciách systémov.

Vo väčšej distribučnej sieti ventil zabezpečuje, že voda tečie v požadovanom smere, zabráni spätnému toku, ktorý by mohol narušiť vyváženie systému alebo spôsobiť neefektívnosť. Návrh medeného tyčového materiálu umožňuje plynulé fungovanie a rýchlu reakciu na zmeny toku, čo z neho robí ideálny pre aplikácie, kde je potrebné konzistentné a spolehlivé riadenie toku.

Technické parametre

Inštalácia a pripojenie

Inštalácia by mala byť vykonaná podľa štandardných pokynov pre vodoinštalačné a vykurovacie systémy. Ventil sa pripája pomocou samorozvití G5/4, ktoré musia byť úplne utiahnuté, aby sa zabezpečilo beznetkané a tesné pripojenie. Pred inštaláciou by systém mal byť vyrovnávaný a ventil prekontrolovaný na prípadné výrobné chyby alebo poškodenie.

Bežné chyby pri inštalácii zahŕňajú nesprávnu orientáciu ventilu (musí byť inštalovaný v správnom smere toku), nedostatočné utiahnutie rozvití a nedostatočné vyčistenie rozvití pred montážou. Inštalatéri by mali tiež zabezpečiť, že ventil nie je vystavený nadmernému ohybu alebo bočným silám, ktoré by mohli ovplyvniť jeho fungovanie alebo spôsobiť predčasné opotrebenie.

Kompatibilita a príslušenstvo

Tento uzávierací ventil je kompatibilný so štandardnými vykurovacími a vodoinštalačnými systémami, ktoré používajú rozvitie G5/4. Je vhodný na použitie s medenými, oceľovými alebo PPR potrubiami, pokiaľ je systém navrhnutý pre špecifikované tlakové a teplotné hodnoty. Na inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, hoci sa môžu použiť štandardné tesniace materiály, ako je PTFE páskový materiál, aby sa zabezpečilo vodotesné pripojenie.

Technický pozadie pre projektantov

Ventil funguje pomocou medeného tyčového materiálu, ktorý riadi pohyb disku, ktorý sa otvára a zatvára v reakcii na smer toku. Keď voda tečie v požadovanom smere, disk sa lehko zdvihne, aby umožnil tok, a keď sa tok obráti, disk sa rýchlo zatvorí, aby zabránil spätnému toku. Konštrukcia z medeného tyčového materiálu poskytuje dobrú odolnosť proti korózií a mechanickú pevnosť, čo z neho robí vhodný pre dlhodobé použitie v vykurovacích a vodoinštalačných systémoch.

Incorporácia do systému vyžaduje zváženie prietoku a tlakového poklesu cez ventil. Maximálna pracovná teplota 100 °C z neho robí vhodný pre štandardné vykurovacie aplikácie, ale nie pre vysokoteplotné priemyselné systémy. Dlhovekosť a účinnosť ventilu sú ovplyvnené kvalitou inštalácie, čistotou systému a absenciou nadmerných vibrácií alebo tlakových rázov.

Služba a prevádzka

Doprava vizuálnych kontrol sa odporúča na kontrolu príznakov opotrebenia, korózií alebo únikov. V produktových informáciách nie sú uvedené konkrétne intervaly údržby, ale ventil by mal byť vymenený, ak ukazuje známky zníženej výkonnosti alebo poškodenia. Počas prevádzky je dôležité zabezpečiť, že systém zostáva v rámci špecifikovaných tlakových a teplotných limitov, aby sa zabránilo predčasnému poškodeniu.

Často kladené otázky

Môže sa tento uzávierací ventil použiť v centrálnom vykurovacom systéme s viacerými radiátormi?
Áno, je navrhnutý pre väčšie systémy a je vhodný na použitie v viacradiátorových obvodoch, kde je potrebné jednosmerové riadenie toku.

Je kompatibilný s PPR potrubím?
Áno, pokiaľ systém používa rozvitie G5/4 a pracuje v rámci špecifikovaných tlakových a teplotných limitov.

Môže byť inštalovaný vo vertikálnej polohe?
Áno, pokiaľ sa udržiava smer toku a ventil je inštalovaný podľa pokynov výrobcu.

Aká je maximálna teplota, ktorú vydrží?
Je hodnotený pre maximálnu pracovnú teplotu 100 °C, čo z neho robí vhodný pre štandardné vykurovacie systémy.
