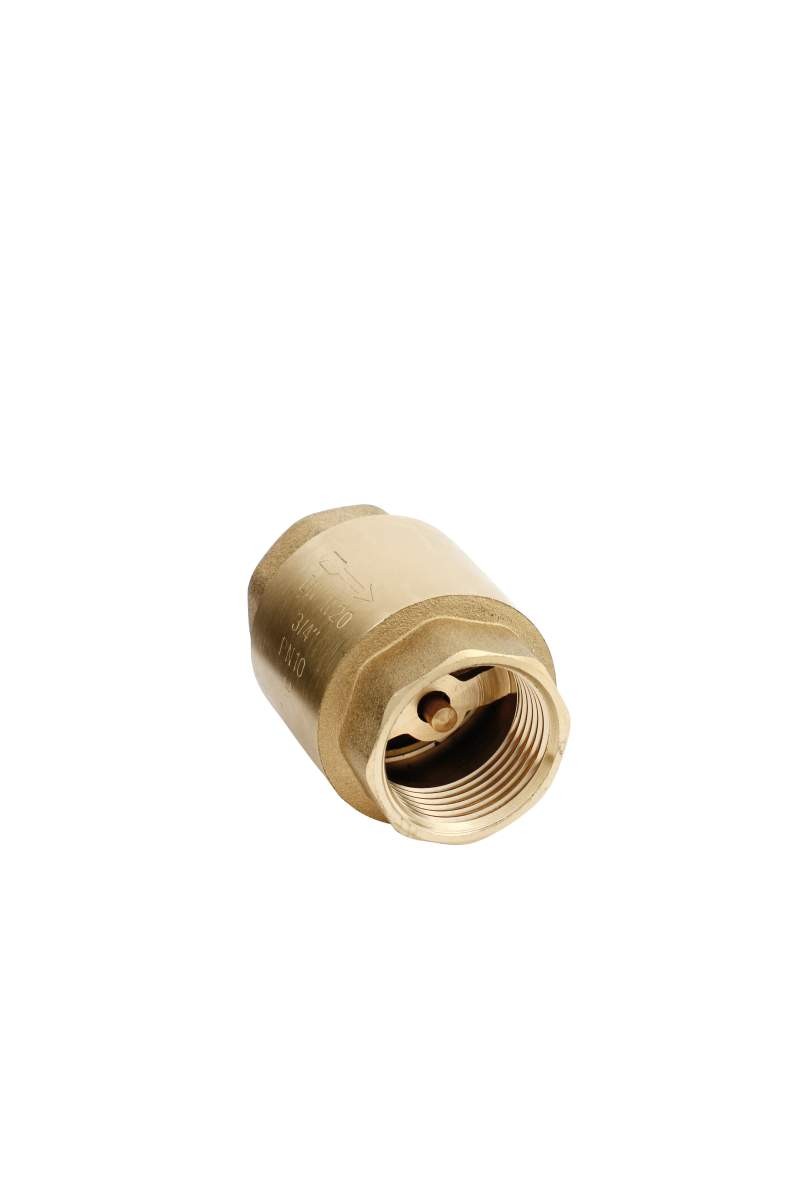

Spätný ventil s mosadzným vretenom 6/4"

Podrobný popis

Tento zákaznícky ventil sa často používa v rozvodných sústavách budov, výpustných liniách čerpadiel a priemyselných procesových liniách. Je navrhnutý tak, aby zabránil spätnému toku a chránil čerpadlá a hlavné potrubia pred opačným tokom. Ventil je zostavený z medeného tyča, ktorý vodič disk otvorí s prietokom vpred a okamžite zatvorí pri spätnom toku. Je vhodný na inštaláciu do systémov, kde musí byť smer toku striktne kontrolovaný.

Typické aplikácie zahŕňajú vodovody, výpustné potrubia čerpadiel a priemyselné procesové potrubia. Ventil je zvlášť užitočný v systémoch, kde riziko spätného toku by mohlo poškodiť zariadenia alebo ohrozit integritu systému. Nie je obvykle používaný pre jednotlivé vetvy, ale spíše pre väčšie systémové komponenty ako svislé potrubia alebo výpustné otvory čerpadiel.

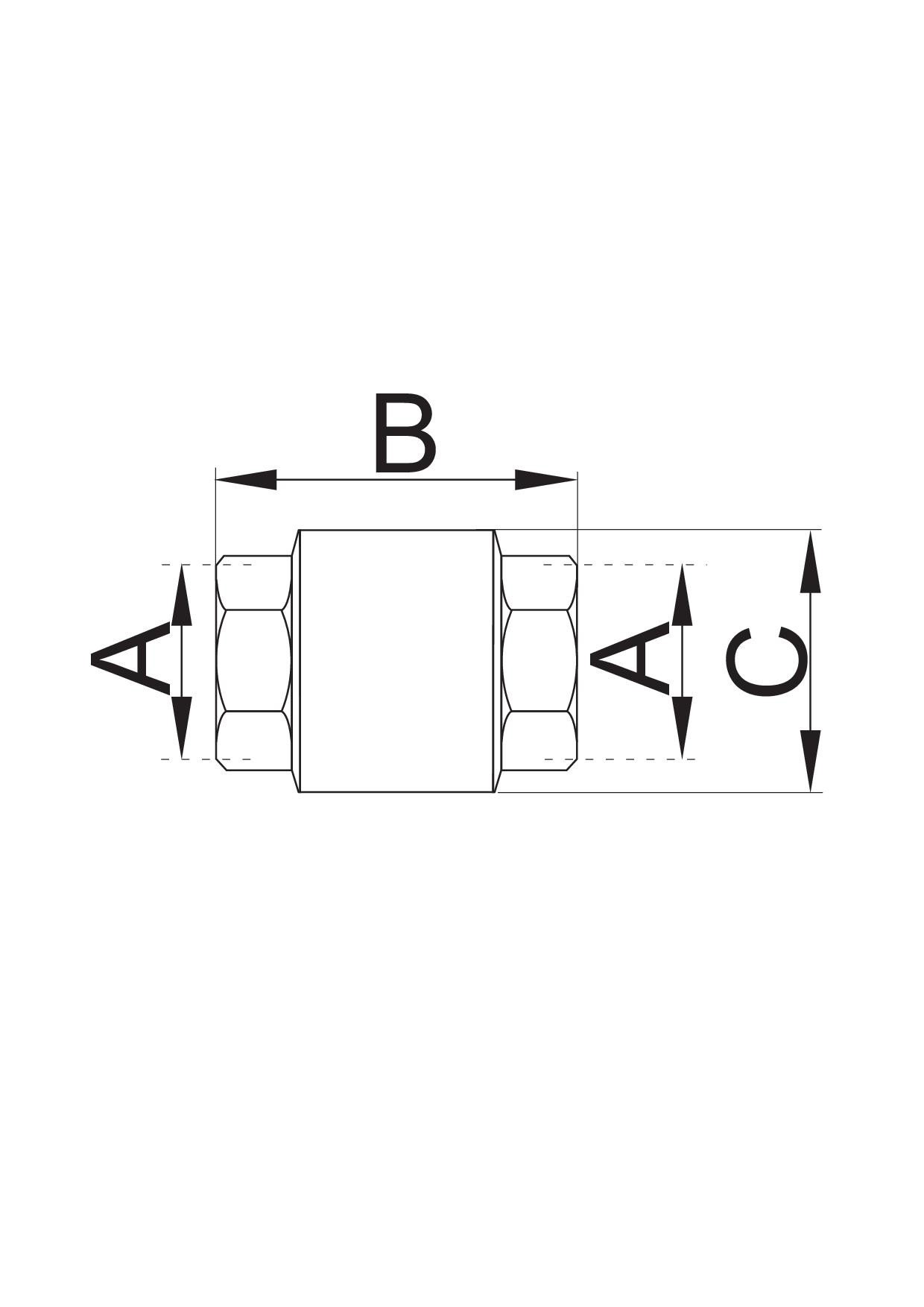

Technické parametre

Inštalácia a pripojenie

Inštalácia by mala byť vykonaná podľa štandardných sanitárnych praxí. Ventil sa pripája pomocou závitu G6/4, ktorý musí byť správne utiahnutý páskou na závit alebo tesniacou pastou, aby sa zabránilo únikom. Je dôležité zabezpečiť, že ventil je inštalovaný v správnej orientácii, so smerom toku uvedeným na telesu. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu, čo môže viesť k nedostatočnému tesneniu a nezvládnutiu spätného toku. Vždy overte smer toku pred utiahnutím pripojení.

Kompatibilita a príslušenstvo

Tento zákaznícky ventil je kompatibilný so štandardnými systémami potrubie so závitom G6/4. Zvyčajne sa používa spolu s čerpadlami, tlakovými nádobami a inými systémovými komponentmi, ktoré vyžadujú prevenciu spätného toku. Na štandardnú inštaláciu nie sú potrebné žiadne dodatočné príslušenstvo, ale odporúča sa mať tesniace materiály ako PTFE pásku alebo potrubnú tesniacu pastu pripravené. Pre túto verziu nie sú špecifikované žiadne súvisiace produkty.

Technický pozadie pre projektantov

Princíp fungovania tohto zákazníckeho ventilu je založený na disku vedenom medeným tyčom. Keď je tok v správnom smere, disk sa otvorí, aby umožnil prechod médiu. Ak sa tok obráti, disk sa rýchlo zatvorí, aby zabránil spätnému toku. Použitie meďa zabezpečuje dobrú odolnosť proti korózii a mechanickú pevnosť, čo robí ventil vhodný pre širokú škálu aplikácií. Ventil je navrhnutý tak, aby sa integroval do systémov, kde je kontrola toku a ochrana pred opačným tokom nevyhnutná. Trvanlivosť a účinnosť ventilu sú ovplyvnené prevádzkovými podmienkami, najmä teplotou a tlakom. Pravidelné prehliadky a údržba môžu pomôcť zabezpečiť dlhodobé fungovanie.

Servis a prevádzka

Odporúča sa pravidelná kontrola, aby sa zabezpečilo, že ventil nadáľ funguje správne. Skontrolujte príznaky opotrebenia, koróziu alebo úniky okolo závitov a tesniacich povrchov. Ak sa zistia akékoľvek problémy, ventil by mal byť rozmontovaný a skontrolovaný na poškodenie. Naozaj nie sú poskytované konkrétne intervaly údržby, ale údržba by mala byť vykonaná podľa potreby v závislosti od výkonu systému a prevádzkových podmienok. Ventil je pokrytý dvojročnou zárukou výrobcu.

Často kladené otázky

Môže byť tento ventil použitý v systémoch teplej vody?
Áno, ventil je vhodný pre systémy teplej vody s maximálnou prevádzkovou teplotou 100 °C.

Je tento ventil kompatibilný s inými značkami potrubných systémov?
Pokiaľ systém používa závit G6/4, ventil by mal byť kompatibilný s inými značkami potrubných systémov.

Aký je maximálny tlak, ktorý ventil dokáže vydržať?
Ventil má nominálny tlak 10 bar (1,0 MPa), čo je maximálny tlak, ktorý dokáže vydržať za normálnych prevádzkových podmienok.

Môže byť tento ventil použitý v priemyselných aplikáciách?
Áno, ventil je vhodný pre použitie v malých priemyselných aplikáciách, kde je potrebná prevencia spätného toku.
