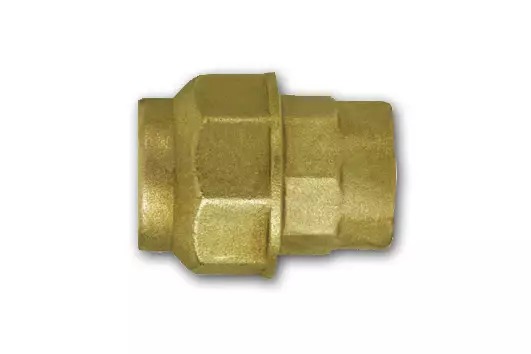

Šróbenie priame - potrubie/vnútorný závit - 32x1"; PE/vonkajší závit

Podrobný popis

Toto priame spojenie sa často používa v obytných a komerčných inštaláciách a vykurovacích systémoch na prepojenie polyetylénového (PE) potrubia na vonkajší závit. Ideálne sa hodí na aplikácie, kde je potrebné bezpečné, netekúce spojenie medzi flexibilným PE potrubím a pevnými závitovými komponentmi. Inštalatéri pracujúci na centrálnom vykurovaní, distribúcii teplej a studenej vody a zavlažovacích systémoch nájdu toto spojenie vhodné pre nové inštalácie aj opravy systému. Spojenie zabezpečuje kompatibilitu medzi rôznymi materiálmi potrubia a typmi spojení, čím sa stáva všestranným komponentom v systémoch s viacerými materiálmi.

Typické prípady inštalácie zahŕňajú prepojenie PE distribučných ciest na ventily, pohonné jednotky alebo iné závitové spojenia v vykurovacích a vodovodných systémoch. Spojenie je navrhnuté na použitie v prostredí, kde sa pracovná teplota pohybuje od -20 °C do +90 °C, čím je vhodné pre aplikácie s teplou aj studenou vodou. PN 16 tlaková trieda zaručuje, že je schopné vydržať štandardné domáce a lehko komerčné systémové tlaky bez deformácie alebo poruchy.

Technické parametre

Materiál	Teleso: mosadzné CW617N podľa EN 12165
Pracovná teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	I07710100
Značka	IVAR

Trieda PN 16 znamená, že spojenie je vhodné pre systémy pracujúce pri maximálnom tlaku 16 bar pri 20 °C. Rozsah pracovnej teploty od -20 °C do +90 °C znamená, že je použiteľné v systémoch so studenou aj teplou vodou. Tieto parametre sú zásadné pre zabezpečenie správneho rozmerného a výberového prístupu k určenej aplikácii a systémovým podmienkam.

Inštalácia a prepojenie

Spojenie prepojí 32 mm PE potrubie na 1 palca vonkajší závit. PE potrubie je vložené do telesa spojenia a zabezpečené kruhom a O-rincom. Vonkajší závit je potom utiahnutý, aby sa zabezpečilo bezpečné spojenie. Je dôležité overiť, že PE potrubie je čisté a bez hrboľov pred vložením. Kruh musí byť správne nastavený, aby sa zabránilo únikom a zabezpečilo tesné spojenie. Bežné chyby inštalácie zahŕňajú preťaženie vonkajšieho závitu, čo môže poškodiť teleso spojenia alebo deformovať PE potrubie. Inštalatéri by mali tiež skontrolovať, či je O-rin v dobrom stave a správne nastavený pred utiahnutím spojenia.

Kompatibilita a príslušenstvo

Toto spojenie je kompatibilné so štandardným 32 mm PE potrubím a 1 palca vonkajším závitovým komponentmi. Je vhodné na použitie s mosadznými a oceľovými závitovými spojmi a ventilmi. Na inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo. Pri výmene alebo oprave systému sa uistite, že existujúce PE potrubie a závitové komponenty sú kompatibilné s rozmiermi a špecifikáciami spojenia.

Technický pozadie pre projektantov

Spojenie funguje vytváraním mechanického a tesného spojenia medzi PE potrubím a vonkajším závitom. Mosadzné CW617N teleso poskytuje pevnosť a odolnosť proti koróziu, zatiaľ čo kruh a O-rin zabezpečujú tesné spojenie. Trieda PN 16 zaručuje, že spojenie môže vydržať štandardné systémové tlaky bez deformácie. Rozsah pracovnej teploty je ovplyvnený vlastnosťami materiálu O-rinu (NBR) a termálnej expanzie PE potrubia. Projektanti by mali zvážiť pracovné podmienky systému a uistiť sa, že spojenie je vhodné pre určenú aplikáciu a prostredie.

Servis a prevádzka

Odporúča sa pravidelná kontrola spojenia, aby sa zabezpečilo, že spojenie zostáva bezpečné a bez únikov. Skontrolujte príznaky opotrebenia, koróziu alebo deformáciu telesa spojenia a kruhu. O-rin by mal byť skontrolovaný na trhliny alebo tvrdnutie, čo môže ovplyvniť tesnenie. Ak sa zistí akákoľvek poškodenie, spojenie by malo byť vymenené. V technických údajoch nie sú uvedené konkrétne intervaly servisu, ale pravidelné kontroly sú odporúčané v systémoch s vysokým využitím alebo vysokým tlakom.

Často kladené otázky

Môže sa toto spojenie použiť s PE potrubím rôznych priemerov?
Nie, spojenie je špecificky navrhnuté pre 32 mm PE potrubie. Použitie iného priemeru môže viesť k nekvalitnému tesneniu alebo mechanickému poškodeniu.

Je vhodné na použitie v systémoch s vysokým tlakom?
Áno, trieda PN 16 znamená, že môže vydržať tlak až 16 bar pri 20 °C. Je však potrebné držať sa tohto limitu, aby sa zabránilo poškodeniu.

Môže sa použiť v systémoch s teplotami vyššími ako 90 °C?
Nie, maximálna pracovná teplota je +90 °C. Prekročenie tejto hodnoty môže spôsobiť degradáciu O-rinu a poruchu spojenia.

Je kompatibilné so závitovými oceľovými komponentami?
Áno, 1 palca vonkajší závit je kompatibilný so štandardnými závitovými oceľovými spojmi a ventilmi.
