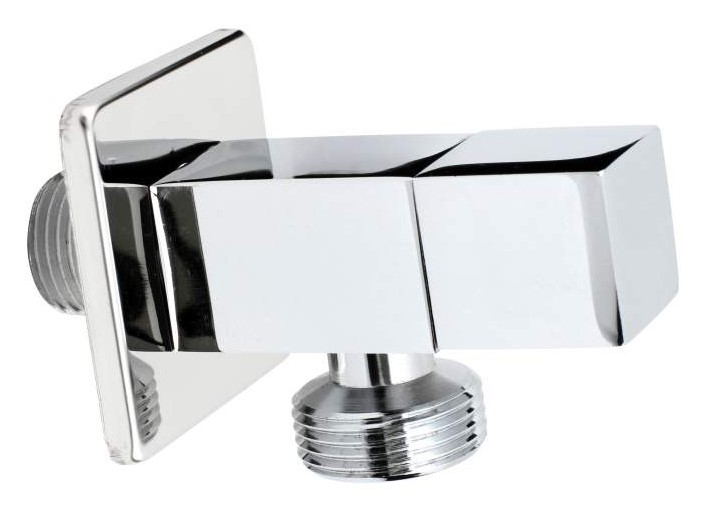

Štvorcový rohový ventil s keramickou hlavou 1/2"x3/8"

Podrobný popis

Tento uholový ventil sa často používa v moderných kúpeľňových a sanitárnych inštaláciách, kde sú potrebné uhlové spojenia medzi prívodnými vodovodnými trubami a štvorcovo tvarovanými kohútikmi alebo príslušenstvom. Uhlová konfigurácia umožňuje efektívne vedenie vodovodných trubiek v kompaktných priestoroch, napríklad pod umývadlami, za stenovo montovanými zariadeniami alebo v pomocných miestnostiach. Keramická tyčinka zabezpečuje beznetokový provoz s hladkým otočením o štvrtinu otáčky, čo ho činí vhodným pre obytné aj komerčné aplikácie. Chromovaná mosadzná konštrukcia poskytuje odolnosť proti opotrebeniu a korózií, zatiaľ čo uhlová geometria sa približuje k súčasným dizajnovým trendom v štvorcovo tvarovaných príslušenstvách.

Ventil sa typicky inštaluje do systémov, kde sa používajú štvorcovo tvarované kohútiky alebo príslušenstvo, ako sú stenovo montované umývadlá, štvorcovo tvarované sprchovacie systémy alebo modulárne kúpeľňové jednotky. Je dôležité overiť orientáciu vstupných a výstupných závitov vzhľadom na existujúce potrubie pred inštaláciou. Tento ventil je určený na použitie s prívodmi studenej alebo teplej vody, pokiaľ pracovné podmienky zostávajú v rámci špecifikovaných limitov tlaku a teploty.

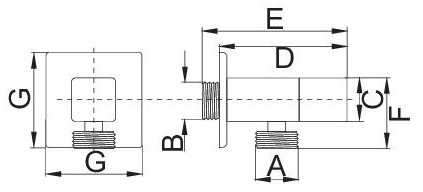

Technické parametre

Inštalácia a pripojenie

Inštalácia začína vypnutím prívodu vody a vyčistením systému. Ventil by mal byť umiestnený tak, aby vstup (G3/8 palca) bol pripojený k prívodnej trubke a výstup (G1/2 palca) smeroval k armatúre alebo kohútiku. Závitové pripojenia vyžadujú použitie PTFE pásky alebo tesniaceho zmesi, aby sa zabezpečila hermetická tesnosť. Dôležitým je vyhýbať sa preťaženiu, ktoré môže poškodiť keramickú tyčinku alebo deformovať mosadzné telo. Po inštalácii skontrolujte netoky pomalým obnovením prívodu vody a prehliadkou všetkých spojov na úniky alebo netoky.

Bežnou chybou je obrátenie vstupu a výstupu, čo môže spôsobiť slabý prúd alebo mechanické napätie na ventilu. Inou potenciálnou významnou chybou je použitie nesprávneho typu alebo veľkosti závitov, najmä pri pripojení k nestandardným armatúram. Vždy overte smer otáčania pri zatváraní závitových pripojení, aby sa predišlo prekríženiu závitov. Pri práci s viacerými ventilmi v systéme je dobrým zvykom označiť každý z nich, aby sa predišlo zmätku počas rekonštrukcie.

Kompatibilita a príslušenstvo

Tento uholový ventil je kompatibilný so štvorcovo tvarovanými kohútikmi a príslušenstvom, ktoré vyžadujú uhlové vedenie prívodu vody. Často sa používa v kombinácii so štvorcovo tvarovanými mixérovými kohútikmi, stenovo montovanými umývadlami alebo integrovanými sanitárnymi systémami. Pre inštalácie vyžadujúce väčšie prúdové množstvá alebo iné veľkosti pripojení môžu byť vhodnejšie alternatívne modely, ako je Uholový ventil s keramickou hlavicou 1/2 palca x 1/2 palca alebo 1/2 palca x 3/4 palca. Prípadné položky, ktoré môžu byť potrebné objednať, zahŕňajú tesniace zmesi, PTFE pásky alebo montážne závesy v závislosti od spôsobu inštalácie.

Technický pozadie pre projektantov

Ventil funguje pomocou mechanizmu keramických tyčinkov, ktorý umožňuje presnú kontrolu prúdu s minimálnym opotrebením. Keramické disky poskytujú odolnú tesniacu plochu, ktorá odoláva erozii a udržiava pevné uzavretie aj po mnohých cykloch. Mosadzné telo poskytuje vysokú pevnosť a tepelnú vodivosť, zatiaľ čo chromové povlaky zabránia oxidácii a zabezpečujú dlhú životnosť. Uhlová konfigurácia je zvlášť užitočná v systémoch, kde priame vedenie nie je praktické kvôli priestorovým obmedzeniam alebo architektonickému dizajnu.

Pri návrhu systému je dôležité zvážiť pokles tlaku cez ventil a jeho dopad na celkový výkon systému. Uhlový dizajn môže spôsobiť lehký odpor v prúde v porovnaní s priamymi konfiguráciami, preto by sa mal zohľadniť v hydraulických výpočtoch. Maximálna pracovná teplota 100°C tiež obmedzuje jeho použitie v systémoch s vysokou teplotou, ako sú parné alebo priemyselné kúrenie. Pre optimálne výkony sa uistite, že ventil je inštalovaný v mieste s dostatočným priestorom pre údržbu a kontrolu.

Údržba a prevádzka

Pravidelné vizuálne kontroly by mali byť vykonané na overenie príznakov korózie, netokov alebo mechanických poškodení. Keramická tyčinka by mala byť testovaná na reakciu a pevné uzavretie, aby sa uistilo, že žiadna voda neuniká, keď je ventil úplne uzavretý. Ak ventil ukazuje známky zníženého výkonu alebo ťažkostí v prevádzke, môže byť potrebné ho rozmontovať a vyčistiť. Žiadne konkrétne intervaly údržby nie sú uvedené v popise, ale akákoľvek údržba by mala byť vykonaná podľa pokynov výrobcu.

Počas prevádzky sa uistite, že teplota vody nepresiahne 100°C a že tlak v systéme zostáva v špecifikovanom rozsahu. Hýbajte ventilom bez nadmerného sílania, keďže to môže zrýchliť opotrebenie keramických komponentov. Ak je ventil súčasťou väčšieho systému, by mal byť izolovaný počas údržby, aby sa predišlo nekontrolovanému prúdu vody alebo strate tlaku v iných častiach siete.

Často kladené otázky

Môže sa tento ventil použiť v systémoch s teplou vodou?
Áno, ventil je vhodný pre systémy s teplou vodou s maximálnou pracovnou teplotou 100°C.

Aký je rozdiel medzi týmto modelom a štandardným uholovým ventilom?
Tento model má štvorcovú keramickú hlavicu, ktorá je špecificky navrhnutá tak, aby sa zhodovala so štvorcovo tvarovanými kohútikmi a príslušenstvom, zatiaľ čo štandardné uholové ventily majú zvyčajne kruhové alebo oválne hlavice.

Môžu byť vstup a výstup vymenené počas inštalácie?
Nie, vstup je G3/8 palca a výstup je G1/2 palca, preto musia byť pripojené v správnej orientácii, aby sa predišlo nesprávnemu zaradeniu alebo nesprávnemu fungovaniu.

Je potrebné použiť tesniaci zmes pre závitové pripojenia?
Áno, PTFE pásku alebo vhodnú tesniacu zmes by bolo potrebné použiť, aby sa zabezpečila hermetická tesnosť závitových pripojení.
