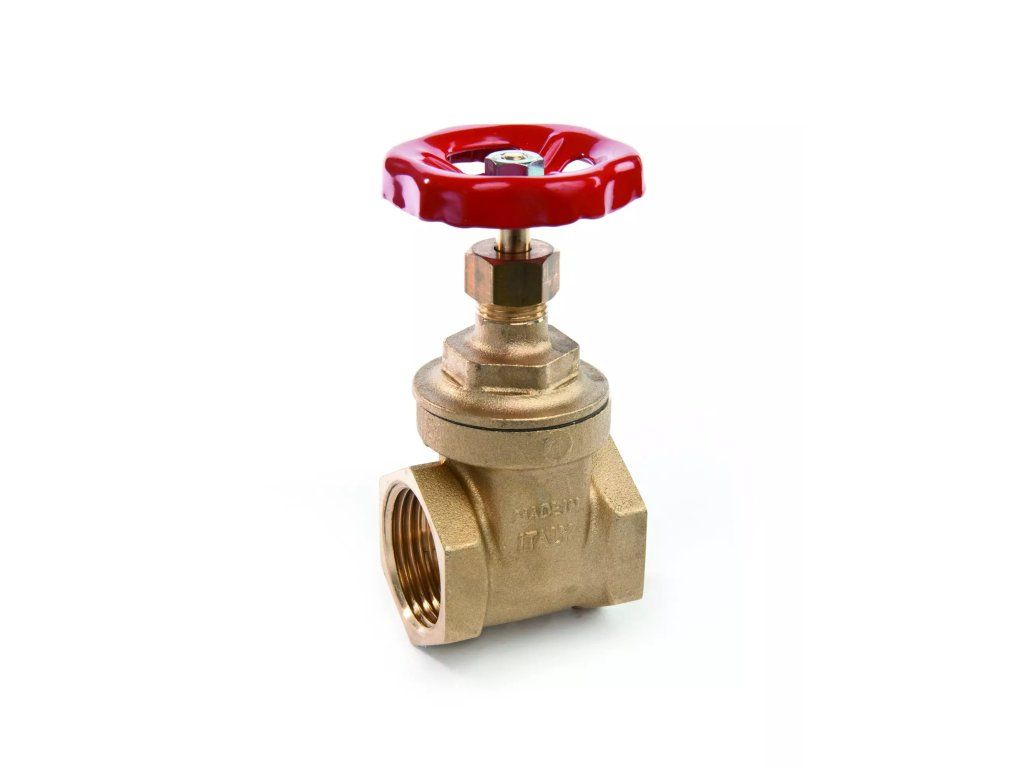

Šupátko - 1/2"FF

Podrobný popis

Toto šróbenie sa často používa v obytných a komerčných kúrení a vodovodných systémoch na reguláciu prúdenia vody v vypínacích aplikáciách. Je bežne inštalované v miestach, kde je potrebné spoľahlivé a odolné armatúra pre údržbu alebo izoláciu v prípade nouhy. Kompaktný dizajn a odolná konštrukcia z nej robia vhodnú pre rôzne typy budov, vrátane novostavieb a rekonštrukcií. Inštalatéri by mali zabezpečiť, že podmienky systému zodpovedajú prevádzkovým parametrom zariadenia, aby sa zabezpečila dlhodobá výkonnosť.

Šróbenie sa často nachádza v systémoch, kde je voda hlavným médiom, napríklad v obytných teplovodných okruhoch, kúrení a vodovodných inštaláciách. Jej vnútorný závitový dizajn umožňuje jednoduchú integráciu so štandardnými potrubnými systémami, čím sa zníži potreba dodatočných adaptérov alebo príslušenstva. Limit prevádzkovej teploty a tlaku sú kritické pre zabezpečenie bezpečnej a efektívnej funkcie zariadenia v určenom systéme.

Technické parametre

Materiál	Mosadzný CW617N
Prevádzková teplota	+80 °C
Nominálny tlak	PN 16
Kód	I08016012
Značka	IVAR

Nominálny tlakový rating PN16 znamená, že zariadenie je vhodné pre systémy pracujúce pri maximálne 16 bar. Maximálna prevádzková teplota +80 °C znamená, že je vhodné pre použitie v teplovodných systémoch, ale nie v parových alebo vysokoteplotných aplikáciách. Materiál, mosadzný CW617N, je vybraný pre svoju odolnosť proti korózií a mechanickú pevnosť, čím je vhodný pre dlhodobé použitie v vodných systémoch. Tieto parametre sú esenciálne pre správne rozmery a výber, aby sa zabezpečila kompatibilita s hydraulickými a termálnymi podmienkami systému.

Inštalácia a pripojenie

Šróbenie má vnútorný 1/2 palca FF závit, ktorý je kompatibilný so štandardnými potrubnými príslušenstvami v kúrení a vodovode. Počas inštalácie je dôležité zabezpečiť, že závit je čistý a bez nečistôt pred zatiahnutím pripojenia. Na závity sa môže použiť tesniaci zmes alebo PTFE pásku na zabránenie úniku. Zariadenie by malo byť inštalované v pozícii, ktorá umožňuje jednoduchý prístup počas prevádzky a údržby. Bežné chyby inštalácie zahŕňajú preťaženie pripojenia, čo môže poškodiť závity, a nedostatočné zaradenie armatúry, čo môže spôsobiť nerovnomerné napätie a potenciálny únik.

Kompatibilita a príslušenstvo

Toto šróbenie je kompatibilné so štandardnými vodnými systémami, ktoré používajú 1/2 palca FF závitové pripojenie. Je bežne používané v kombinácii s inými komponentmi, ako sú potrubné príslušenstvo, tesniace materiály a tesniace zmesi. Pre kompletnú inštaláciu môže byť potrebné objednať dodatočné komponenty, ako sú tesniace pásky alebo potrubné príslušenstvo, v závislosti od konfigurácie systému. Žiadne špecifické príbuzné produkty nie sú pre túto verziu vyžadované, ale inštalatéri by vždy mali overiť kompatibilitu všetkých komponentov, aby sa zabezpečil bezúnikový a efektívny systém.

Technický pozadie pre projektantov

Šróbenie funguje tým, že sa otáča tyč, aby sa otvorila alebo zatvorila cesta prúdenia, čím sa umožní regulované vypnutie vody. Mosadzný CW617N materiál je vybraný pre svoju odolnosť a odolnosť proti korózií v vodných prostrediach. PN16 rating zabezpečuje, že zariadenie môže vydržať typické tlaky v obytných a komerčných vodných systémoch. Limit prevádzkovej teploty +80 °C je vhodný pre teplovodné aplikácie, ale by nemal byť prekročený, aby sa zabránilo degradácii materiálu. Integrácia tohto zariadenia do systému by mala zohľadniť prúdový výkon a tlakový pokles, aby sa zabezpečilo, že neobmedzuje výkon systému. Trvanlivosť zariadenia je ovplyvnená kvalitou inštalácie, čistotou systému a absenciou nečistôt, ktoré by mohli spôsobiť opotrebenie alebo koróziu.

Údržba a prevádzka

Šróbenie vyžaduje minimálnu údržbu vďaka svojej odolnej konštrukcii a odolným materiálom. Pravidelné vizuálne kontroly by mali byť vykonané na kontrolu príznakov úniku, korózií alebo mechanického poškodenia. Ak sa zistia akékoľvek problémy, zariadenie by malo byť odizolované a ďalej preverené. Pre túto verziu nie sú špecifikované intervaly údržby, ale odporúča sa kontrolovať integritu pripojenia a stav tesniaceho materiálu počas bežnej údržby systému. V prípade úniku by zariadenie malo byť odstránené a preverené na poškodenie závitov alebo opotrebenie.

Často kladené otázky

Môže byť toto šróbenie použité v parových systémoch?
Nie, maximálna prevádzková teplota +80 °C z nej robí nevhodnú pre parové alebo vysokoteplotné aplikácie.

Je potrebné použiť tesniacu zmes pri inštalácii?
Tesniaca zmes alebo PTFE pásku sa odporúča na zabezpečenie bezúnikového pripojenia, najmä v systémoch s vysokým tlakom.

Môže byť táto verzia použitá v chlazených vodných systémoch?
Áno, rozsah prevádzkovej teploty zahŕňa bežné a chlazené vodné podmienky, pokiaľ teplota nepresiahne +80 °C.

Aký je maximálny tlakový rating pre toto šróbenie?
Zariadenie má nominálny tlak PN16, čo zodpovedá maximálnemu prevádzkovému tlaku 16 bar pri +80 °C.
