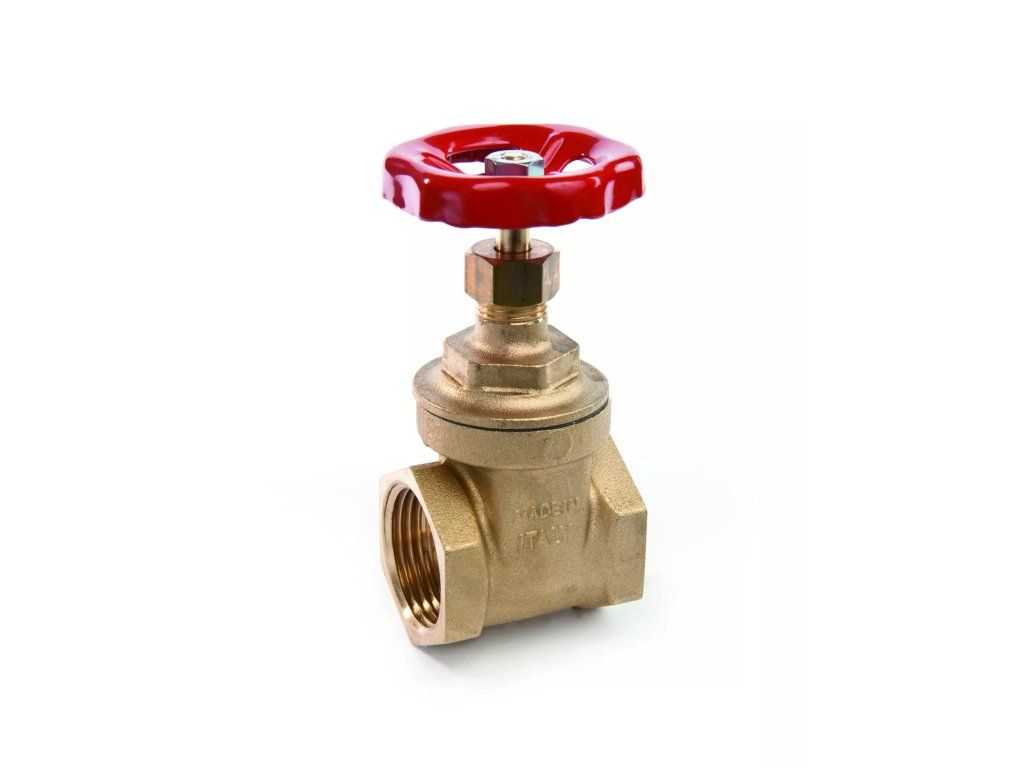

Šupátko - 1"FF

Podrobný popis

Guľové klapky sú základné súčasti v vykurovacích, vodoinštalačných a sanitárnych systémoch. Používajú sa na izoláciu častí systému pre údržbu alebo opravy. Klapka IVAR Scuttle - 1 palca FF sa často inštaluje v obytných a komerčných budovách, vrátane bytových domov, priemyselných zariadení a komerčných vykurovacích systémov. Často sa používa v obvodoch teplej vody, centrálnych vykurovacích systémoch a v pumpy a obiehacích systémoch, kde je potrebná spoľahlivá izolácia. Inštalatéri by mali zabezpečiť, že klapka je správne rozmerná a vybraná pre prevádzkové podmienky systému, aby sa zabránilo únikom alebo chybám.

Správne vybratie guľových klapiek je kritické pre výkon systému. Klapka musí byť kompatibilná s tlakom a rozsahom teplôt systému a typ pripojenia musí zodpovedať potrubiu. V systémoch s vysokou tepelnou expanziou je potrebné zabezpečiť správne zaradenie a podporu, aby sa predišlo napätiam na tele klapky. Klapka IVAR Scuttle - 1 palca FF je vhodná na použitie v systémoch, kde prevádzková teplota nepresahuje +80 °C a nominálny tlak je do PN 16. Často sa používa spolu s inými komponentmi, ako sú redukčné klapky, expanzné nádoby a obiehacie pumpy.

Technické parametre

Materiál	Hliník CW617N
Prevádzková teplota	+80 °C
Nominálny tlak	PN 16
Kód	I08016100
Značka	IVAR

Hranica prevádzkovej teploty +80 °C znamená, že klapka je vhodná pre systémy teplej vody, ale nie pre parné alebo vysokoteplotné aplikácie. Nominálny tlak PN 16 ukazuje, že klapka dokáže vydržať až 16 barov systémového tlaku, čo z nej robí vhodnú pre väčšinu domových a komerčných vykurovacích systémov. Materiál, hliník CW617N, je bezolovnatá zliatina s dobrým odolnosťou proti korózii a mechanickou pevnosťou, vhodná pre pitnú vodu a vykurovacie systémy.

Inštalácia a pripojenie

Klapka IVAR Scuttle - 1 palca FF je navrhnutá pre inštaláciu do systémov s pripojením 1 palca s vnitorným flancom (FF). Vnútorný flanec zabezpečuje bezpečné a netekúce pripojenie, keď je správne zaradený s protiľahlým flancom. Pred inštaláciou musia byť povrchy flancom čisté a bez nečistôt, aby sa zabezpečil správny tesnenie. Klapku by sa mala inštalovať do pozície, ktorá umožní ľahký prístup počas údržby. Bežné chyby inštalácie zahŕňajú nesprávne zaradenie povrchov flancom, nedostatočné utiahnutie skrutiek a inštaláciu v mieste, ktoré obmedzuje prístup pre budúce servisné práce. Je dôležité dodržiavať momentové špecifikácie výrobcu pre skrutky flancom, aby sa predišlo preťaženiu alebo nedostatočnému utiahnutiu.

Kompatibilita a príslušenstvo

Klapka IVAR Scuttle - 1 palca FF je kompatibilná so štandardnými flančovými potrubnými systémami 1 palca. Často sa používa s medenými, oceľovými alebo nehrdzavou oceľovými potrubiami, ktoré sú flančové, aby zodpovedali pripojeniu klapky. Pri inštalácii zabezpečte, že protiľahlý flanec má rovnaké rozmery a typ závitu. Na základnej inštalácii nie sú potrebné žiadne ďalšie príslušenstvo, ale tesniace kruhové alebo tesniace zmesi môžu byť použité na zlepšenie tesnenia, v závislosti od požiadaviek systému. Pre túto verziu nie sú špecifikované žiadne príbuzné produkty.

Technický pozadie pre projektantov

Klapka IVAR Scuttle - 1 palca FF funguje ako guľová klapka otáčaním disku alebo piestu, aby zablokovala alebo umožnila tok vody. Telo z hliníka CW617N poskytuje dobrú odolnosť proti korózii a mechanickému opotrebeniu, čo z nej robí vhodnú pre dlhodobé použitie v vykurovacích a vodoinštalačných systémoch. Vnútorný dizajn flancom zabezpečuje bezpečné pripojenie a minimalizuje riziko úniku. Výkon klapky je ovplyvnený tlakom a teplotou systému, ako aj kvalitou inštalácie. Aby sa zabezpečila dlhá životnosť, mala by byť inštalovaná v mieste, ktoré je voľné od vibrácií a tepelného stresu.

Servis a prevádzka

Klapka IVAR Scuttle - 1 palca FF vyžaduje minimálnu údržbu za normálnych prevádzkových podmienok. Odporúča sa však pravidelné prehliadky na kontrolu príznakov úniku, korózie alebo mechanického opotrebenia. Skrutky flancom by mali byť kontrolované na pevnosť a klapka by mala byť pravidelne otáčaná, aby sa zabezpečila hladká prevádzka izolačného mechanizmu. V technických údajoch nie sú špecifikované žiadne konkrétne intervaly údržby. V prípade úniku by mali byť kontrolované pripojenie flancom a pri potrebe utiahnuté. V prípade vnútorného úniku môže byť klapka potrebné rozmontovať na kontrolu alebo výmenu vnútorných komponentov.

Často kladené otázky

Môže byť klapka IVAR Scuttle - 1 palca FF použitá v systéme obiehajúcej teplej vody?
Áno, klapka je vhodná pre systémy teplej vody s maximálnou prevádzkovou teplotou +80 °C a nominálnym tlakom PN 16. Často sa používa v obvodoch teplej vody v domácnostiach.

Je klapka vhodná na použitie s medeným potrubím?
Áno, klapka je kompatibilná s medeným potrubím, ak je pripojenie vyrobené správnym typom flancom a povrchy sú správne zaradené.

Môže byť klapka inštalovaná vo vertikálnej polohe?
Áno, klapku je možné inštalovať v akomkoľvek smere, pokiaľ je pripojenie flancom správne zaradené a skrutky sú utiahnuté podľa špecifikácií výrobcu.

Čo by sa malo kontrolovať počas bežnej údržby?
Počas bežnej údržby by mali byť skrutky flancom kontrolované na pevnosť a klapka by mala byť otáčaná, aby sa zabezpečila hladká prevádzka. Akékoľvek príznaky úniku alebo korózie by mali byť vyriešené okamžite.
