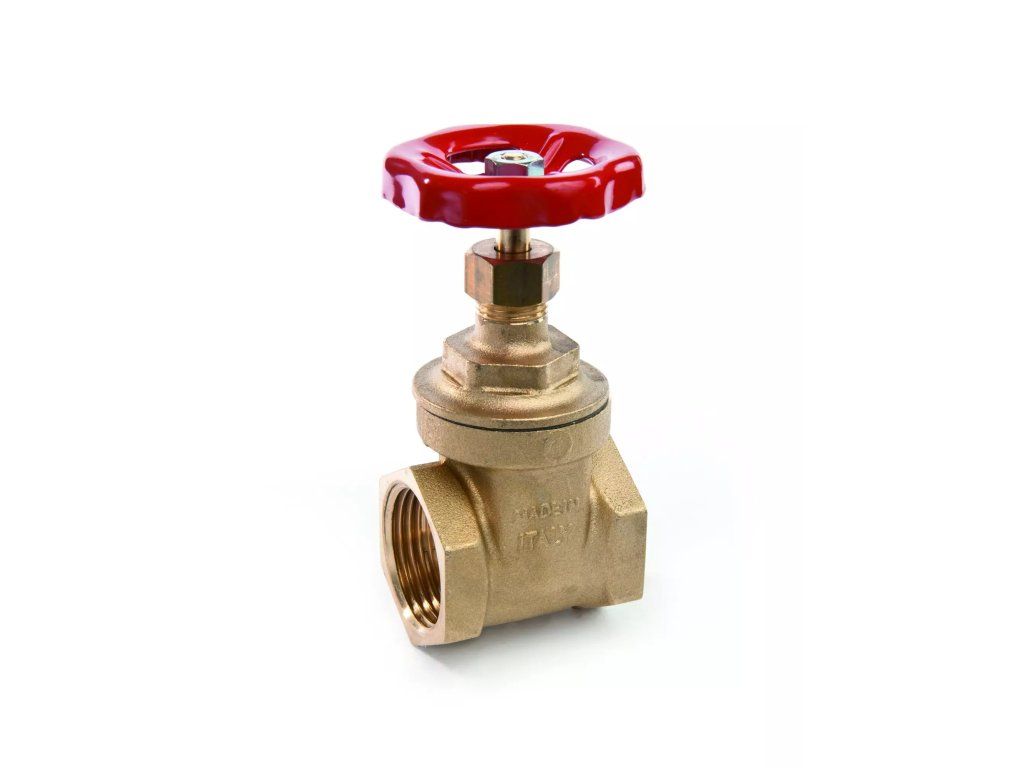

Šupátko - 5/4"FF
Kód: I08016114Súvisiaci tovar
Podrobný popis
Tento guľový ventil je vhodný na použitie v bytových a komerčných vykurovacích systémoch, vodoinštalčích obvodoch a distribučných sieťach. Často sa používa v centrálnych vykurovacích systémoch, podlahovom kúrení a vodovodných liniách. Inštalatéri a technici pracujúci s uzavretými vodnými systémami nájdu tento ventil ideálny na uzavretie a izoláciu. Ventil je navrhnutý pre jednoduché zapojenie do existujúcich potrubných systémov so závitovými spojmi.
Jeho PN 16 tlakové hodnotenie zabezpečuje kompatibilitu so stredotlakovými systémami, zatiaľ čo maximálna pracovná teplota +80°C znamená, že je vhodný pre aplikácie s teplou vodou. Ventil je špeciálne užitočný v systémoch, kde je často potrebné manuálne uzavretie pre údržbu alebo opravy.
Technické parametre
| Materiál | Mosadzná CW617N |
|---|---|
| Pracovná teplota | +80 °C |
| Jmenovitý tlak | PN 16 |
| Kód | I08016114 |
| Značka | IVAR |
Inštalácia a pripojenie
Tento guľový ventil je určený na inštaláciu do systémov so závitovými spojmi (FF). Pred inštaláciou sa uistite, že potrubie je čisté a bez nečistôt, aby sa zabránilo poškodeniu tesniacich ploch. Na závit potrubia použite vhodný tesniaci zmes alebo PTFE pásku, aby ste zabezpečili tesné spojenie. Ventil zatvorte opatrné, aby ste sa vyhli preťaženiu, ktoré by mohlo deformovať telo alebo poškodiť vnútorné komponenty. Bežnou chybou počas inštalácie je nesprávna orientácia telesa ventila vzhľadom na smer prúdenia. Vždy sa uistite, že ventil je správne orientovaný, aby umožnil hladké fungovanie. Ďalším potenciálnym problémom je použitie nekompatibilných tesniacich materiálov, ktoré môžu v čase degradovať a spôsobiť úniky. Vždy dodržujte pokyny výrobcu pre tesniace materiály a moment zatiahnutia.Kompatibilita a príslušenstvo
Tento ventil je kompatibilný so štandardnými medenými, oceľovými a plastovými potrubnými systémami, ktoré používajú závitové spojenia. Zvyčajne sa používa spolu s priamymi alebo uhlovými potrubnými príslušenstvami ako sú ohyby, križovatky a kúty. Pri inštalácii sa uistite, že systém obsahuje všetky potrebné príslušenstvá a ventil je umiestnený v prístupnom mieste pre budúcu údržbu.Technický pozadie pre projektantov
Ventil funguje prostredníctvom otáčajúceho sa guľového telesa s otvorom, ktorý zarovnáva alebo blokuje cestu prúdenia. Materiál mosadze CW617N poskytuje dobrú odolnosť proti korózii a mechanickú pevnosť, čo z neho robí vhodný pre dlhodobé použitie vo vodných systémoch. Vnútorný závitový dizajn umožňuje priame pripojenie k štandardným potrubiam bez potreby dodatočných adaptérov. Výkon ventila je ovplyvnený kvalitou tesniacej plochy, správnym použitím tesniacich materiálov a pracovnými podmienkami ako je teplota a tlak. Aby sa maximalizovala životnosť, vyhýbajte sa nadmerným tlakovým kolísaniam alebo teplotám mimo jeho jmenovitého limitu.Údržba a prevádzka
Pravidelná kontrola by mala zahŕňať vyhľadávanie príznakov úniku okolo telesa a zabezpečenie hladkého pohybu ovládacieho kohútika. Ak narazíte na odpor počas otáčania, môže to znamenať potrebu vyčistenia alebo mazania hriadeľového mechanizmu. Pre tento model nie sú určené pravidelné intervaly údržby; však akékoľvek viditeľné poškodenie alebo prevádzkové problémy by mali byť vyriešené okamžite.Často kladené otázky
Môže sa tento ventil použiť v systéme cyklovanej teplej vody?
Áno, ak systém nepresahuje maximálnu pracovnú teplotu +80°C a tlak zostáva v rámci limitu PN 16.
Je možné vymeniť tesniacu kruhovú podložku bez odstránenia ventila zo systému?
Nie, tesniaca kruhová podložka je integrovaná do telesa ventila a vyžaduje úplné odstránenie pre výmenu.
Ktorý tesniaci materiál sa odporúča pre závitové spojenie?
PTFE pásku alebo kompatibilnú tesniacu zmes vhodnú pre vodné systémy sa odporúča, aby sa zabezpečilo vodotesné spojenie.
Môže sa tento ventil použiť v parovom systéme?
Nie, tento model nie je hodnotený pre parové aplikácie. Je navrhnutý špecificky pre vodné systémy s maximálnou teplotou +80°C.
Dodatočné parametre
| Kategória: | šupátka |
|---|---|
| Hmotnosť: | 0.96 kg |
| Rozmer závitu: | 5/4" |
| Typ pripojenia: | vnútorný závit |
| Materiál: | meď / bronz |
| Materiál: | mosadz CW617N |
| Menovitý tlak: | PN 16 |
| Prevádzková teplota: | +80 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:12:57 |
Diskusia
Buďte prvý, kto napíše príspevok k tejto položke.
