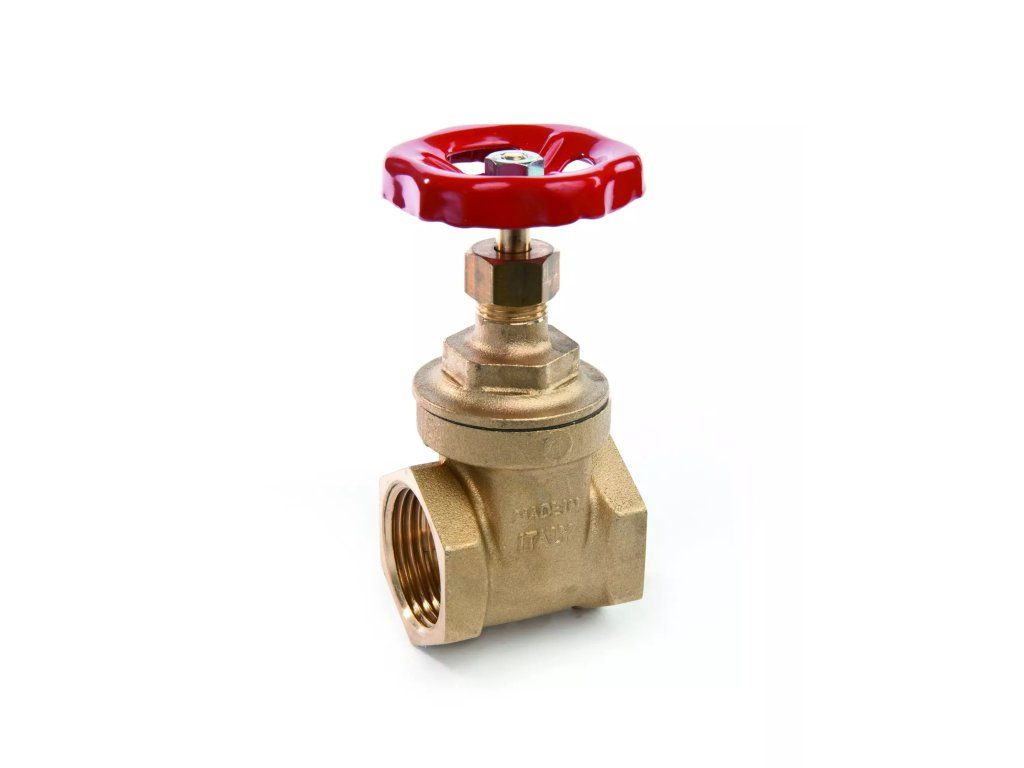

Šupátko - 6/4"FF

Podrobný popis

Ventil Slide - 6/4' FF sa často používa v obytných aj komerčných stavbách na oddelenie častí vodovodných ciest v systémoch vykurovania a vodoinstalácie. Je vhodný pre aplikácie vyžadujúce spoľahlivú funkciu vypnutia za normálne tepelných podmienok. Inštalatéri často stretávajú tento ventil v centrálnych vykurovacích okruhoch, systémoch teplej vody a v kombinácii s radiátormi alebo tepelnými výmenníkmi. Ventil je navrhnutý na použitie v uzatvorených systémoch, kde teplota médiá ostáva v rámci stanoveného limitu a hydraulická záťaž nepresahuje nominálny tlak.

Jeho kompaktný dizajn a vnútorný závitový pripoj sú ideálny pre úzke priestory a pre integráciu do predvyrábanych potrubných zosuvov. Ventil zabezpečuje tesný uzávier v zatvorenej polohe a hladký tok v otvorenej polohe, čím podporuje manuálne aj automatizované konfigurácie systémov. Často sa vyberá kvôli svojej trvanlivosti a kompatibility so štandardnými potrubnými materiálmi a príslušenstvom.

Technické parametre

Nominálny tlak PN 16 označuje, že ventil je vhodný pre systémy pracujúce pri tlaku do 16 bar pri referenčnej teplote. Maximálna pracovná teplota +80 °C definuje horný teplotný limit pre trvalú prevádzku. Materiál mosadz CW617N poskytuje odolnosť proti korózii a opotrebeniu vo vodových systémoch, čím je vhodný pre dlhodobú prevádzku za normálnych podmienok.

Inštalácia a pripojenie

Inštalácia vyžaduje pečlivé zaradenie ventilu do potrubia, aby boli zaručené správna orientácia a tesnenie. Ventil má vnútorný závit (intern FF) pre pripojenie ku vonkajším závitovým koncom potrubia. Pred inštaláciou by mali byť závity skontrolované na poškodenie a vyčistené zo znečistenia. Na zabezpečenie tesného pripojenia by mal byť použitý vhodný tesniaci látka alebo závitový pásik.

• Potvrďte, že veľkosť závitov sa zhoduje s komponentmi potrubia.
• Overte, že smer prúdenia uvedený na tele ventilu zodpovedá rozvodu systému.
• Avoid over-tightening the connection to prevent thread damage or deformation of the sealing surface.
• Skontrolujte správne sedenie po inštalácii otočením ventilu viackrát ručne.

Bežnou chybou počas inštalácie je nesprávna poloha ventilu, čo môže viesť k nerovnomernému stresu na tesniace plochy a ranému úniku. Ďalším častým problémom je nedbanlivé vyčistenie závitov pred montážou, čo zvyšuje riziko kontaminácie a následného úniku.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný so štandardnými medenými a oceľovými potrubiami s príslušnými závitmi. Určený je len pre vodné médiá. Pri integrovacom do systému zabezpečte, že všetky pripojené komponenty sú ohodnotené rovnakým nominálnym tlakom a rozsahom teplôt. Na základnú prevádzku nie sú potrebné ďalšie príslušenstvo, ale v zložitých systémoch sa môže použiť spolu s regulátormi tlaku alebo prístrojmi na reguláciu prúdenia.

Technický pozadie pre projektantov

Ventil Slide - 6/4' FF funguje prostredníctvom disku, ktorý sa pohybuje kolmo na smer prúdenia, čím umožňuje plné otvorenie alebo úplné uzavretie. Materiál mosadz CW617N ponúka dobrú mechanickú pevnosť a odolnosť proti dezincifikácii, čím je vhodný pre pitnú vodu a vykurovacie systémy. Vnútorný závit eliminuje potrebu externých adaptérov, čím zjednodušuje integráciu do predvyrábanych potrubných modulov. Výkon ventilu je ovplyvnený kvalitou tesniacej plochy a presnosťou zaradenia disku. Pravidelná kontrola týchto častí je esenciálna pre udržanie integrity systému.

Servis a prevádzka

Doporučuje sa pravidelná kontrola prevádzky ventilu, aby sa zabezpečilo hladké pohybovanie disku a absencia úniku. Počas pravidelnej údržby skontrolujte vonkajšiu plochu na známky korózie alebo mechanického poškodenia. Ak sa ventil stane tuhým alebo ťažko ovládateľným, vykonajte demontáž a vyčistenie vnútorných častí. V technickej dokumentácii nie sú špecifikované plánované termíny údržby.

Často kladené otázky

Môže byť ventil Slide - 6/4' FF použitý v parových systémoch?
Nie, ventil nie je vhodný pre parové aplikácie, keďže jeho maximálna pracovná teplota je obmedzená na +80 °C.

Je možné vymeniť tesniaci materiál po inštalácii?
Áno, tesniaca plocha je súčasťou tela ventilu a môže byť skontrolovaná alebo vymeňovaná počas údržby, ak sa zistí opotrebenie.

Môže byť ventil použitý v opačnom smere prúdenia?
Nie, ventil je navrhnutý pre jednosmerné prúdenie a musí byť inštalovaný podľa smeru uvedeného na tele.

Čo je odporúčaná metóda tesnenia závitov?
Naneste vhodnú tesniacu zmes alebo PTFE závitový pásik, aby ste zabezpečili vodotesné pripojenie bez poškodenia závitov.
