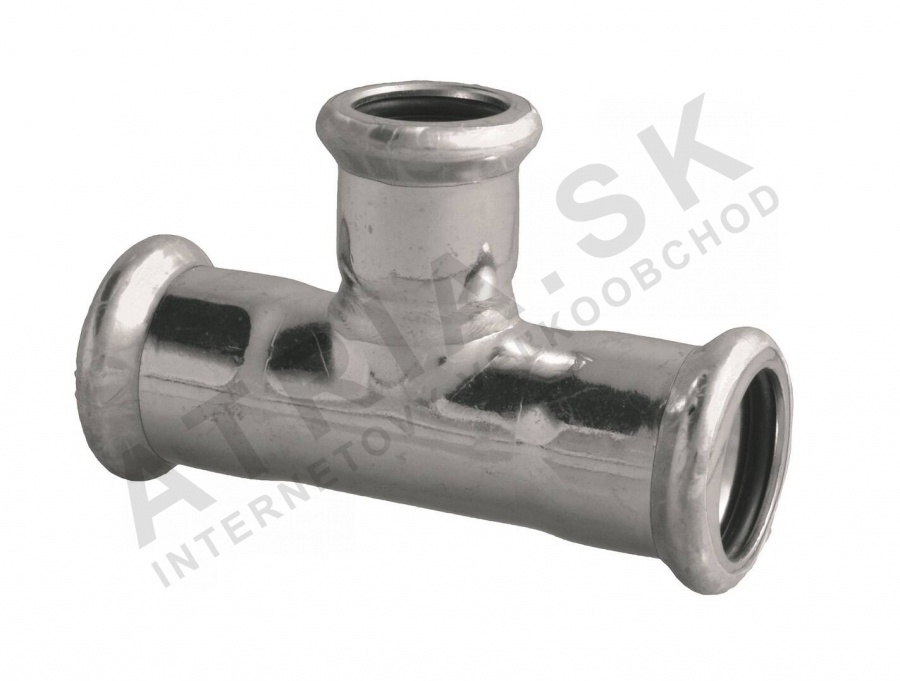

T-kus 108 x 28 x 108 IVAR.IVC41

Podrobný popis

Zmenšené T-členy sú základné súčiastky v systémoch potrubie pod tlakom pre vykurovanie, priemyselný vzduch a požiarnu ochranu. Umožňujú rozvetvenie toku v systémoch, kde priestorové obmedzenia vyžadujú kompaktný dizajn. Tento model je vhodný na použitie v centrálnych vykurovacích systémoch, požiarových vodovodných liniách, chladiacich kanáloch a klimatizačných inštaláciách. Inštalatéri pracujúci v obchodných a priemyselných budovách často stretávajú tieto súčiastky pri rozložení uzavretých systémov, kde je vyžadovaná vysoká odolnosť proti tlaku a termická stabilita.

T-člen je zvlášť užitočný v aplikáciách s suchým vzduchom, inertnými plygmami a systémami s nekonzumnou vodou. Nie je certifikovaný pre konzumnú vodu a nesmie byť použitý v takýchto systémoch. Materiál a vlastnosti tesnenia zaručujú vhodnosť pre prostredia s kolísavými teplotami a vysokým mechanickým stresom. Kompaktné rozmery a systém pripevnenia pri stlačení umožňujú rýchlu inštaláciu a znižujú potrebu dodatočných nástrojov alebo svarov.

Technické parametre

Inštalácia a pripojenie

Tento T-člen sa pripája pomocou stlačeného pripojenia a vyžaduje čelnice typu M pre inštaláciu. Rozmery pripojení sú 108 mm, 28 mm a 108 mm, čo umožňuje zmenšenie toku v jednej vetve systému. Pred inštaláciou overte, či majú pripojené potrubia správnu hrúbku steny a či ich vnútorné povrchy sú bez nečistôt alebo hrboľov, ktoré by mohli ovplyvniť tesnenie. Bežné chyby zahŕňajú nesprávne zaradenie čelnic, čo môže spôsobiť nerovnomerné stlačenie a úniky, a použitie nekompatibilných čelnic, ktoré môžu poškodiť EPDM kruh.

Po stlačení skontrolujte spoj na viditeľné známky poškodenia a potvrďte, či je indikátor formovania úplne zapnutý. Toto zabezpečuje, že pripojenie spĺňa požadované normy tlaku a tesnosti. Pre väčšie systémy sa odporúča vykonať tlakovú skúšku po inštalácii, aby sa overila integrity systému.

Kompatibilita a príslušenstvo

Tento T-člen je kompatibilný s ďalšími IVAR stlačenými súčiastkami a môže byť integrovaný do širokého rozsahu systémov potrubie. Nie sú potrebné žiadne dodatočné povlaky alebo povrchové úpravy. Pri montáži systému sa uistite, že všetky súčiastky sú z rovnakého výrobcu a série, aby sa zachovala kompatibilita a výkon. Príslušenstvo ako čelnice typu M je nevyhnutné pre inštaláciu a by malo byť zahrnuté v fáze plánovania projektu.

Technický pozadie pre projektantov

T-člen funguje ako trojcestný uzol v systéme pod tlakom. Jeho konštrukcia z čierneho oceľového plechu poskytuje vysokú mechanickú pevnosť a odolnosť proti korózií, čo zaručuje vhodnosť pre dlhodobé použitie v agresívnych prostredí. EPDM kruh zabezpečuje tesné tesnenie a flexibilitu na akceptovanie drobných nepresností počas inštalácie. Metóda stlačenia eliminuje potrebu závitov alebo svarov, čím sa zníži čas inštalácie a riziko chýb.

Pri návrhu systému zvážte termické rozťahovanie materiálu a dopad kolísania tlaku na integrity spoja. PN 16 znamená, že systém nesmie prekročiť tento tlak pri bežných pracovných podmienkach. Teplotný rozsah umožňuje použitie v oboch vykurovacích a chladiacich aplikáciách. Správne rozmery T-člena a podporných súčiastok sú kľúčové pre udržanie efektivity toku a trvanlivosti systému.

Služba a prevádzka

Počas prevádzky sledujte systém na známky úniku, najmä na nových spojoch. EPDM kruh by mal zostať pružný a nemal by ukazovať známky tvrdnutia alebo trhlin, ktoré by mohli naznačovať vystavenie nekompatibilným médiám alebo nadmerným teplotám. Pre túto súčiastku nie sú špecifikované plánované intervaly údržby. Odporúča sa však pravidelné vizuálne kontroly, najmä v prostredí s vysokou vibráciou alebo teplotou. Ak spoj ukáže známky opotrebenia alebo poruchy, mal by byť okamžite vymenený, aby sa predišlo ďalšiemu poškodeniu systému.

Často kladené otázky

Môže byť tento T-člen použitý v solárnom vykurovacom systéme?
Áno, je vhodný pre potrubie solárnych systémov, pokiaľ pracovné podmienky zostávajú v rámci špecifikovaných tlakových a teplotných rozsahov.

Je tento T-člen kompatibilný s medenými potrubiami?
Nie, je navrhnutý pre použitie s čírnymi oceľovými potrubiami a EPDM tesneniami. Použitie medených potrubie by vyžiadalo alternatívne súčiastky.

Môže byť T-člen použitý v systéme na požiarové hydranty?
Áno, je vhodný pre trvalo naplnené systémy na požiarovú ochranu, pokiaľ systém pracuje v rámci špecifikovaných tlakových a teplotných limít.

Ktorý typ čelnic je potrebný pre inštaláciu?
Pre správnu inštaláciu sú potrebné čelnice typu M. Použitie iných typov čelnic môže viesť k nesprávnemu stlačeniu a poruche spoja.
